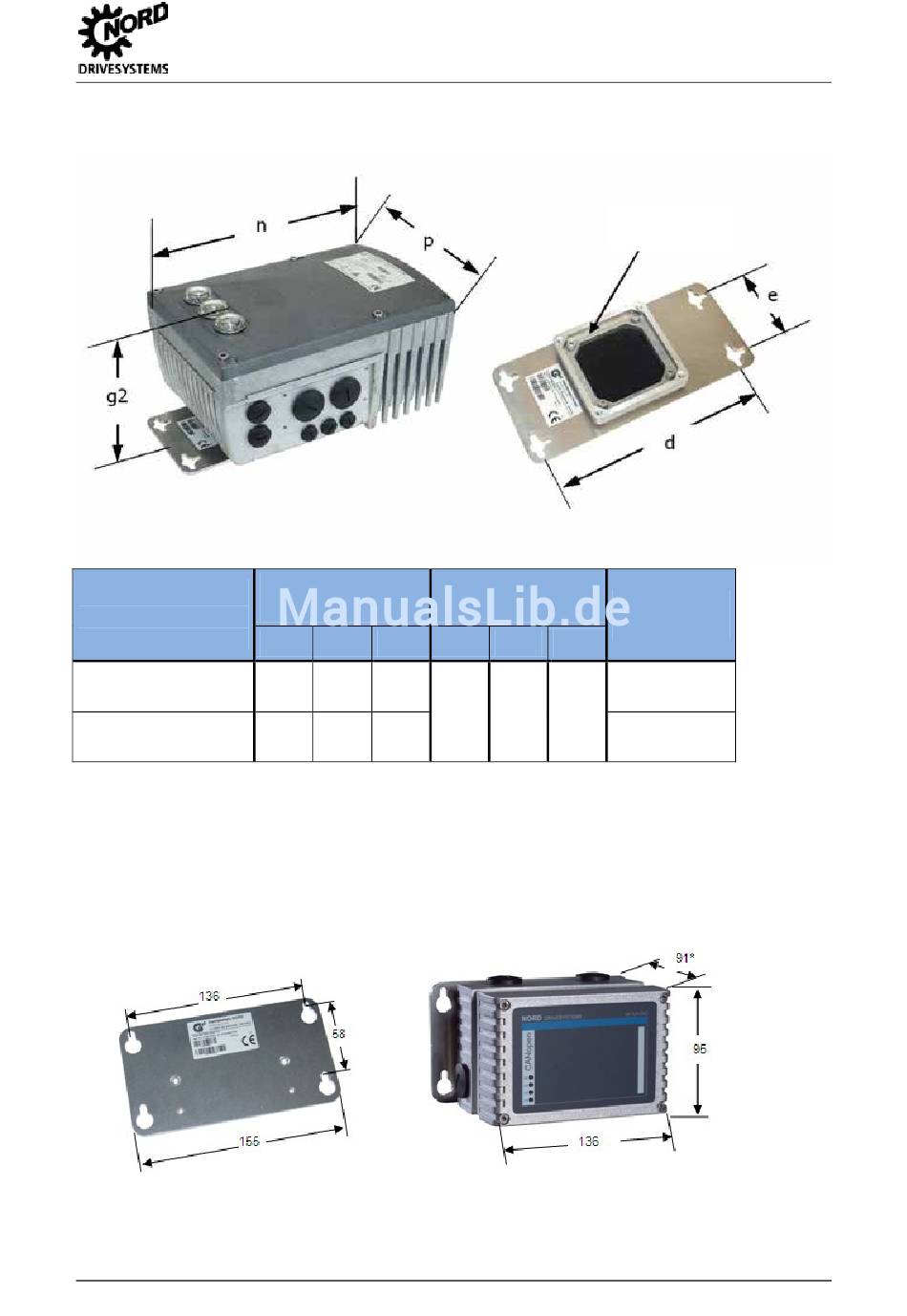

4.2.2 Frequenzumrichter SK 2xxE mit SK TIE4-WMK-1

Gerätetyp
Baugröße
Materialnummer
BG I à SK TIE4-WMK-1
275 274 000
BG II à SK TIE4-WMK-1
275 274 000

Tabelle 20: Abmessungen SK 2xxE wandmontiert

4.3 Optionen

4.3.1 Frequenzumrichter TechnologieBox (SK 2xxE )

Beim SK 2xxE kann an der rechten oder linken Seite an die Anschlusseinheit eine Technologieoption
montiert werden. Diese kann auch mittels eines Wandmontagehalters dezentral montiert werden.
Abbildung 24: Maße Wandmontagekit SK TIE4-WMK-TU und SK TU4-CAO-(C) Technologieoption
Migrationsleitfaden-DE-11.10.2012
Gehäuseabmessung
SK 2xxE
g2 n p
130.5 236 156
137.5 266 176
Wandmontagekit
SK TIE4-WMK-1
Æ
d e
180 64 5.5
Abmessungen
Adapterplatte
ges. Gewicht
ca. [kg]
3.5
4.6
alle Maße in [mm]
