Dezentrale Antriebstechnik - vom SK 300E zum SK 200E
SK 300E
Bezeichnung
SK BR3-xxx/xxx
M12 Systemverbinder
MA H10E

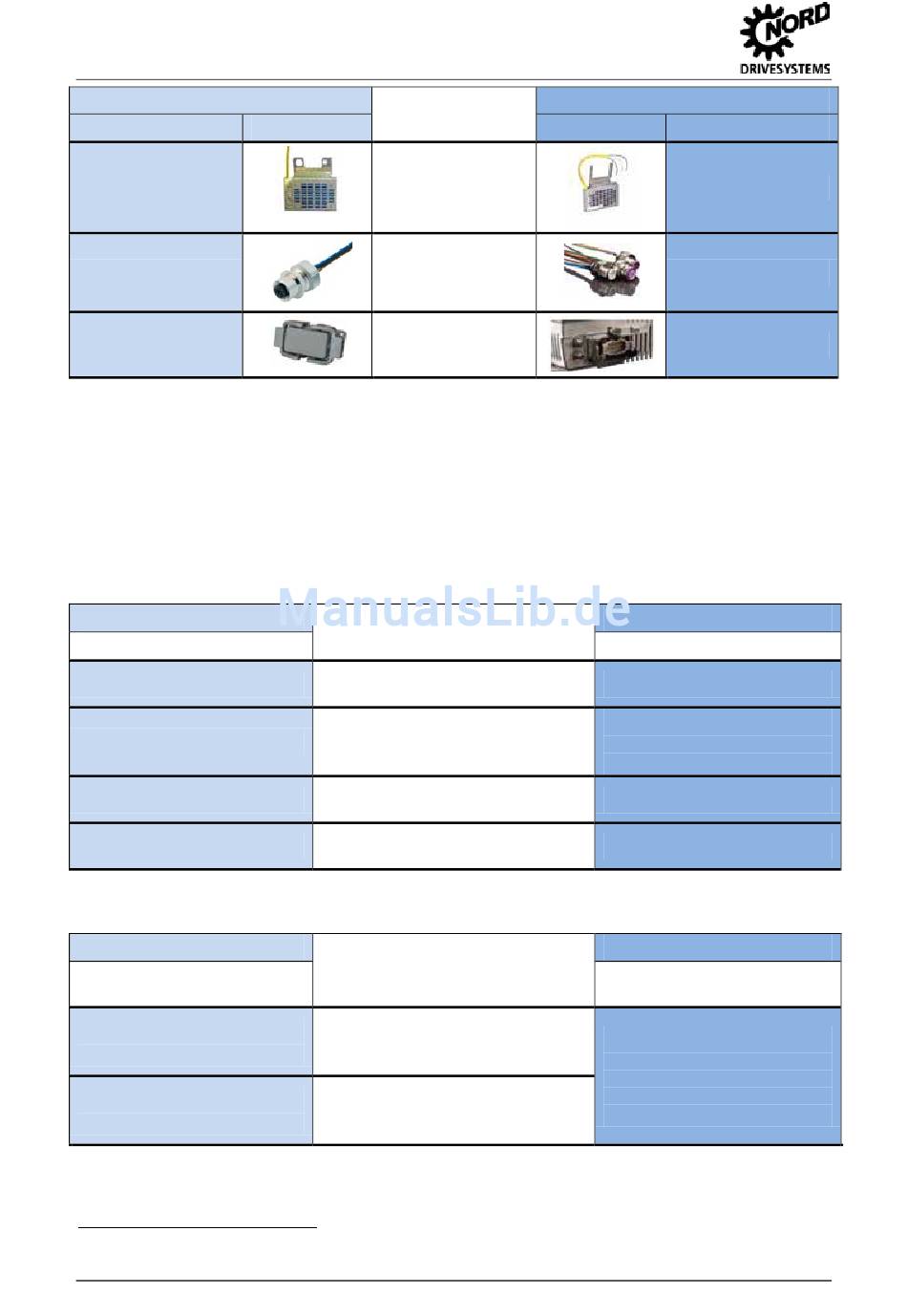

Tabelle 1: Komponentenübersicht
1.2 Überblick Frequenzumrichter
Die Zuordnung der Umrichterausführungen in Abhängigkeit von Versorgungsspannung und
Nennleistung der Geräte ist nachfolgend zusammengefasst. Dabei wird in Frequenzumrichter und
Anschlusseinheit unterschieden. Die Angaben für die IP 66 Varianten sind jeweils in Klammern
dargestellt.
SK 300E
Bezeichnung
SK 300E-xxx-323-B-(C)
SK 300E-xxx-323-B-(C)
SK 300E-xxx-323-B-(C)
SK 300E-xxx-340-B-(C)
Tabelle 2: Übersicht Frequenzumrichter - Leistungsstufen
SK 300E
Bezeichnung
Hinweis
a
SK TI0/1-230-(C)
b
SK TI0/1-400-(C)
a
SK TI0/2-230-(C)
b
SK TI0/2-400-(C)
a
b
für alle 230V – Umrichter;
für alle 400V – Umrichter
Tabelle 3: Übersicht Anschlusseinheiten
1
größere Leistungen verfügbar (siehe Hinweis / Kapitel 2.1.2)
4
Komponenten
Abbildung
Bremswiderstand
Systemsteckverbinder
Motorsteckverbinder
Netzform
Leistungsstufe
1ph~ 230V / 240V
370W ... 550W / ½ ... ¾ hp
1ph~ 230V / 240V
750W ... 1,1kW / 1 ... 1 ½ hp
3ph~ 230V / 240V
370W ... 2,2kW / ½... 3 hp
3ph~ 400V / 480V
550W ... 4,0 kW / ¾... 5 hp
Information
Für Motoraufbau und Wandmontage.
Bietet Platz zum Einbau der
Kundenschnittstelle.
Zusätzlich:
Anbau von Systemsteckverbinder
(Motor- / Netzanschluss).
SK 200E
Abbildung
Bezeichnung
SK BRE4-x-x00-x00
SK TU4-xxx-M12
SK TIE4-HAN10E
SK 2xxE
Bezeichnung
SK 200E-xxx-123-A-(C)
SK 205E-xxx-123-A-(C)
Achtung: abweichende
Ausführung Frequenzumrichter!
SK 200E-xxx-323-A-(C)
SK 200E-xxx-340-A-(C)
SK 2xxE
Bezeichnung
Hinweis
SK TI4-x-2xx-x-(C)
Die Anschlusseinheiten sind den
Frequenzumrichter Ausführungen,
Netzformen und Leistungsstufen
unmittelbar zugeordnet.
Migrationsleitfaden-DE-11.10.2012
