AS-Interface SK TU2-ASx-(C) bzw. SK 22xE-...-(C)

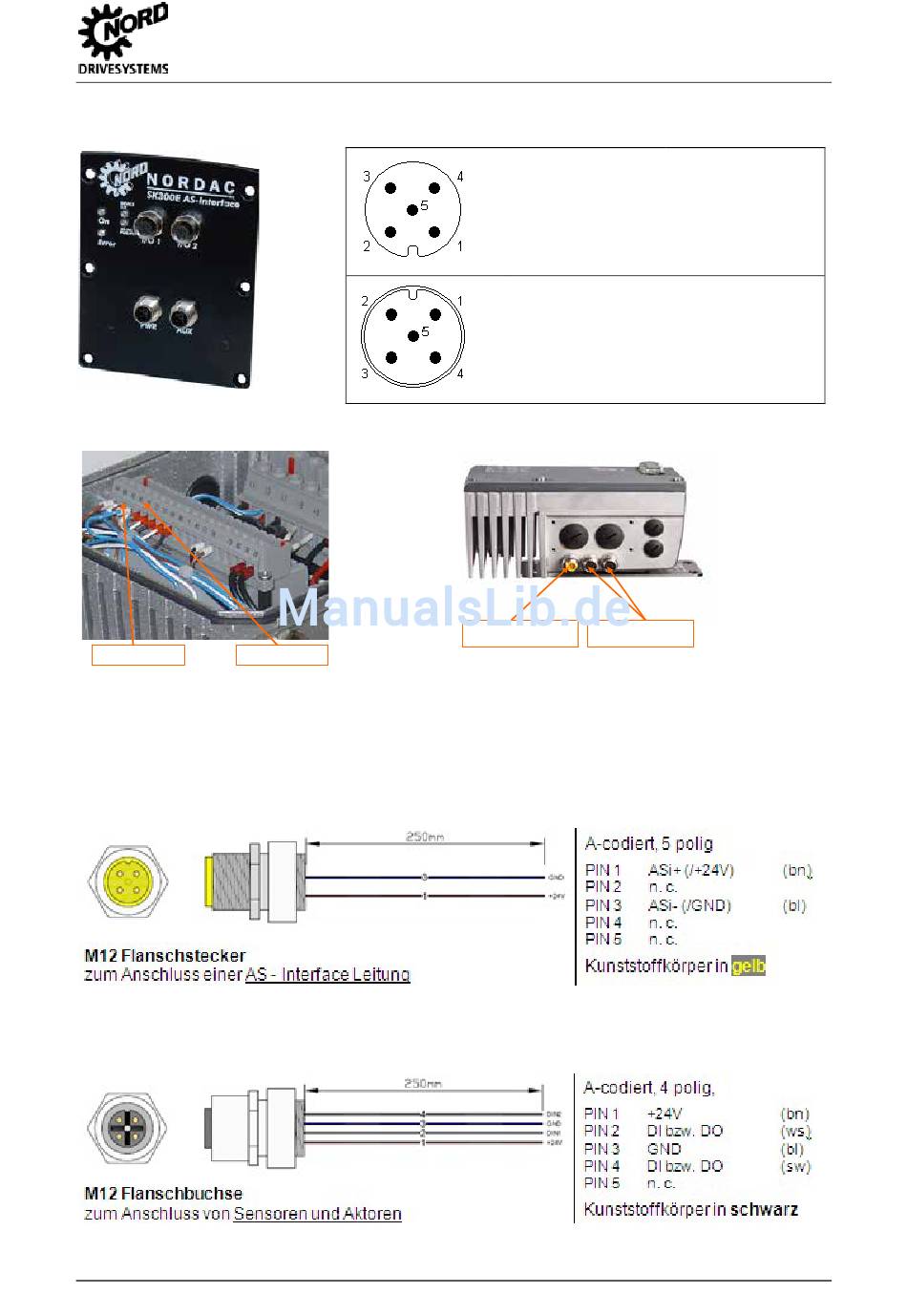

Abbildung 16: Technologieoption SK TU2-ASx-(C) vom SK 300E und Pinbelegung

Klemme 84 / AS + Klemme 85 / AS -
Abbildung 17: AS-Interface Anschluss vom SK 22xE-...-(C)
Für den Anschluss der AS-Interface Leitung (gelbes Kabel) an die Klemmen der Steuerklemmenleiste
vom SK 22xE steht ein M12 Flanschstecker Typ SK TIE4-M12-AS1 / Materialnummer 275274502 zur
Verfügung.
Für den Anschluss der Sensoren und Aktoren an die Klemmen 84 und 85 der Steuerklemmenleiste
vom SK 22xE stehen die M12 Flanschbuchsen Typ SK TIE4-M12-INI / Materialnummer 275274503
zur Verfügung.
Migrationsleitfaden-DE-11.10.2012
Leistungs-
und Steuerklemmenanschluss
Buchse I/O 1
1 AUX 24V
2 Dig In 1
3 AUX GND
4 Dig Out 1
5 Dig In 3
Stecker PWR
1 AS-i (+)
2 AUX GND
3 AS-i (-)
4 AUX 24V
5 n.c.
Option: AS-Interface Option: Sensor/Aktor
M12-Flanschstecker M12- Flanschkupplung
Buchse I/O 2
1 AUX 24V
2 Dig In 2
3 AUX GND
4 Dig Out 2
5 Dig In 4
Stecker AUX
1 AUX 24V
2 n.c.
3 AUX GND
4 n.c.
5 n.c.
25
