Dezentrale Antriebstechnik - vom SK 300E zum SK 200E

3.2.2 Details Steuerklemmen der Technologieoptionen

I/O-Erweiterung SK TU4-IOE-(C)
Diese Technologieoption kann bei den SK 2xxE Anwendungen für den Anschluss von zusätzlichen
digitalen und analogen IO-Signalen verwendet und mittels einer zusätzlichen Anschlusseinheit am
Frequenzumrichter montiert werden.

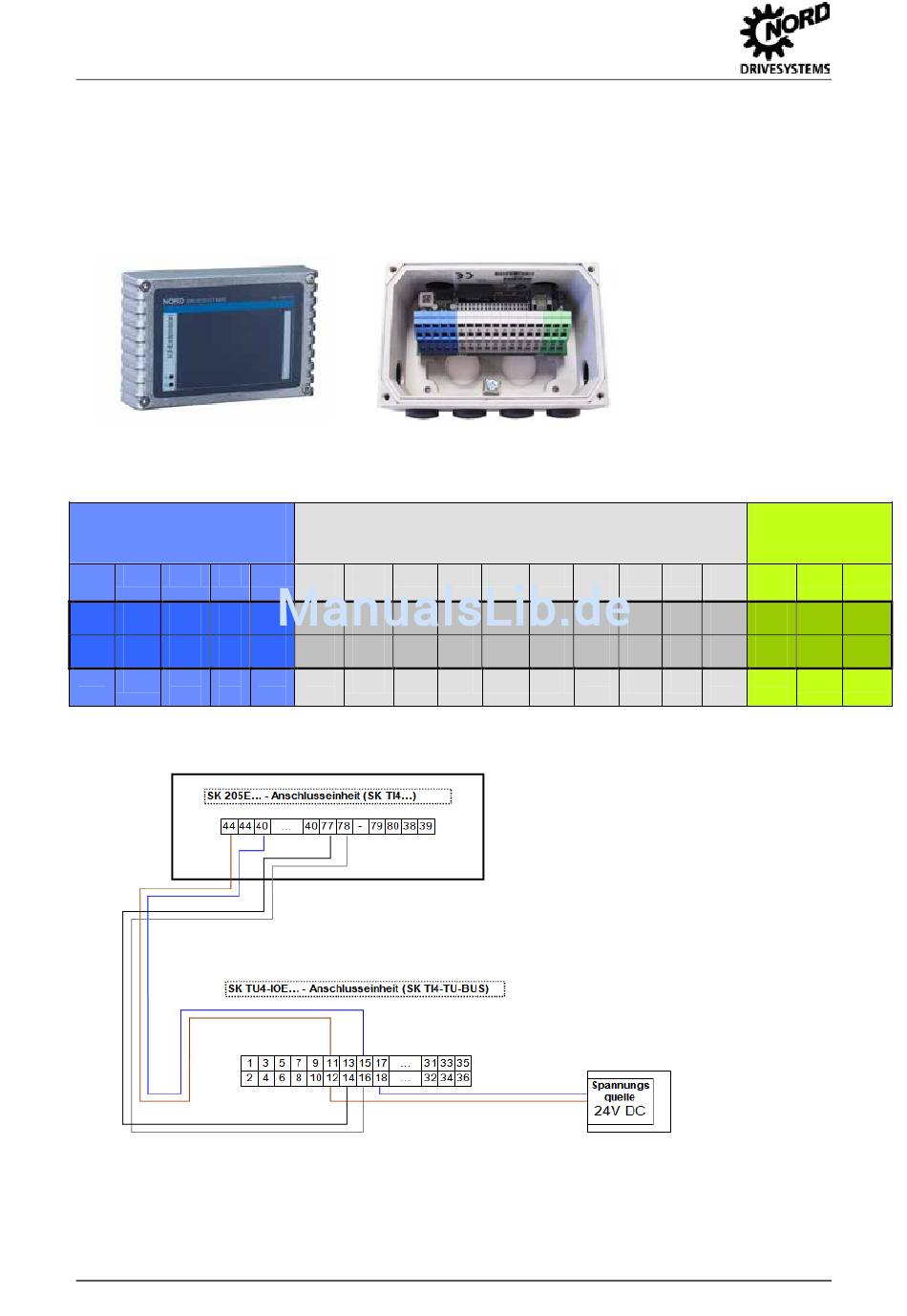

Abbildung 13: Technologieoption SK TU4-IOE-(C) und SK TI4-TU-BUS vom SK 2xxE

Potentialebene: Analog I/O
Analog IOs
10V-A
AIN1+ AIN1- 0V-A
1 3 5 7
2 4 6 8
10V-A AIN2+ AIN2- 0V-A

Abbildung 14: Steuerklemmen Technologieoption SK TU4-IOE-(C) vom SK 2xxE

Abbildung 15: Anschlussbeispiel Technologieoption SK TU4-IOE-(C) vom SK 2xxE

24
Systembusebene und Digitaleingänge
24V 24V
AOUT 0V
(wie11)
9 11 13 15
10 12 14 16
PE 24V Sys + Sys -
(wie11)
Potentialebene: Systembus
24V
0V DIN 1 0V
(wie11)
17 19 21 23
18 20 22 24
0V DIN 3 0V 24V
(wie11)
Migrationsleitfaden-DE-11.10.2012
Potentialebene: DOs
Digitalausgänge
24V 24V 2
DIN 2 0V
(wie11)
25 27 29 31
26 28 30 32
DIN 4 0V 24V 0V 2
(wie11)
DO 1 0V 2
33 35
34 36
DO 2 0V 2
