3. Leistungs- und Steuerklemmenanschluss

3.1 Leistungsanschluss

PE- Buchse = 3~ 400V Gerät
PE- Stecker = 3~ 230V Gerät
Option
Kundenschnittstelle
L1 L2 L3
U V
Motor
PE L1 L2 L3
3~
1
( PE L N - )
2 ( PE - N L )
Netzspannung:
3~ 400V / 3~ 230V
1
) 1~ 230V, 0,37-0,75kW
2
) 1~ 230V, 1,1kW

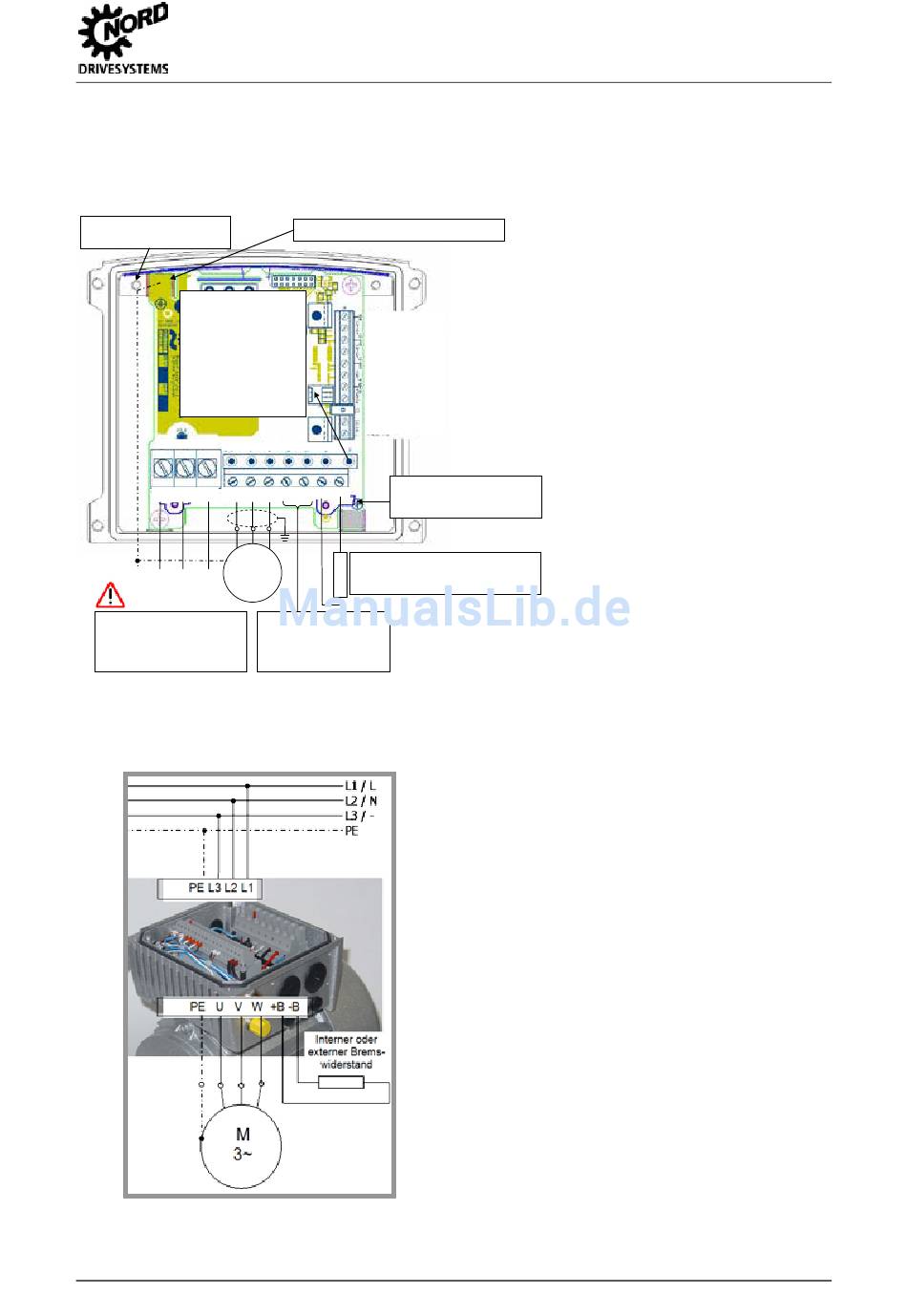

Abbildung 1: Belegung Anschlusseinheit SK TI 0/x-(C) vom SK 300E

Abbildung 2: Belegung Anschlusseinheit SK TI4-x-2xx-x-(C) vom SK 2xxE

Migrationsleitfaden-DE-11.10.2012
Erde „PE"
(Anschluss der Netzleitung)
Erde „PE"
W -Br +Br -B +B
(Zusätzliche PE- Klemme, z.B. für
Steuerleitung, Bremswiderstand)
externer Bremswiderstand
Auf die Polarität muss
nicht geachtet werden.
Mechanische Bremse
Leistungs-
und Steuerklemmenanschluss
Anschluss der elektromechanischen Bremse
SK 2x0E
Klemmen 79 (MB+) und 80 (MB-) der
Kundenschnittstelle SK CU4-MBR
SK 2x5E
Klemmen 79 (MB+) und 80 (MB-) der
Steuerklemmenleiste des Frequenzumrichters
15
