2. Busaufbau
Pos : 17 /Anl eitungen/Elektroni k/Bus s ysteme/3. Bus aufbau/POWERLINK [BU 2200]/T opologi e @ 4\mod_1378469144151_6.doc x @ 93560 @ 2 @ 1
2.1 Topologie
In ein POWERLINK Netzwerk lassen sich bis zu 239 NORD Busbaugruppen einbinden. Das Netzwerk
kann dabei in Stern- bzw. Baum- Topologie, als linearer Bus oder als eine Mischung aus diesen
Varianten aufgebaut werden. Werden Stern-, oder Baumstrukturen verwendet sind Hubs oder
Switches erforderlich. Diese müssen speziell den Anforderungen von POWERLINK entsprechen. Der
Leitungsabstand zwischen zwei benachbarten Geräten darf 100 m nicht überschreiten.
Detaillierte Informationen zu den Busbaugruppen sind in den jeweiligen Technischen Informationen /
Datenblättern zusammengefasst.
Pos : 18 /Anl eitungen/Elektroni k/Bus s ysteme/3. Bus aufbau/Leitungsführ ung und Sc hir mung (EM V- Maß nahmen) @ 1\mod_1335520188525_6.doc x @ 24381 @ 2 @ 1
2.2 Leitungsführung und Schirmung (EMV- Maßnahmen)
Hochfrequente Störungen, die im Wesentlichen durch Schaltvorgänge oder durch Blitzschlag
hervorgerufen werden, haben ohne EMV- Maßnahmen zur Folge, dass elektronische Bauteile in den
Busteilnehmern gestört werden und somit ein störungsfreier Betrieb nicht mehr gewährleistet ist.
Eine fachgerechte Schirmung des Buskabels dämpft die elektrischen Einstreuungen, die in
industrieller Umgebung auftreten können.
Mit den folgenden Maßnahmen erreichen Sie die besten Schirmungseigenschaften:
•
Kabelverbindung zwischen Busteilnehmern nicht kürzer als 1 m ausführen
•
Lange Verbindungen zwischen Busteilnehmer vermeiden
•
Schirmung der Busleitung beidseitig und großflächig über das Steckergehäuse auflegen
•
Stichleitungen vermeiden
•
Verlängerung von Busleitungen über Steckverbinder vermeiden
Busleitungen sollten in einem Mindestabstand von 20 cm zu anderen Leitungen verlegt werden, wenn
diese eine größere Spannung als 60 V führen. Dies gilt für eine Leitungsführung innerhalb als auch
außerhalb von Schaltschränken.

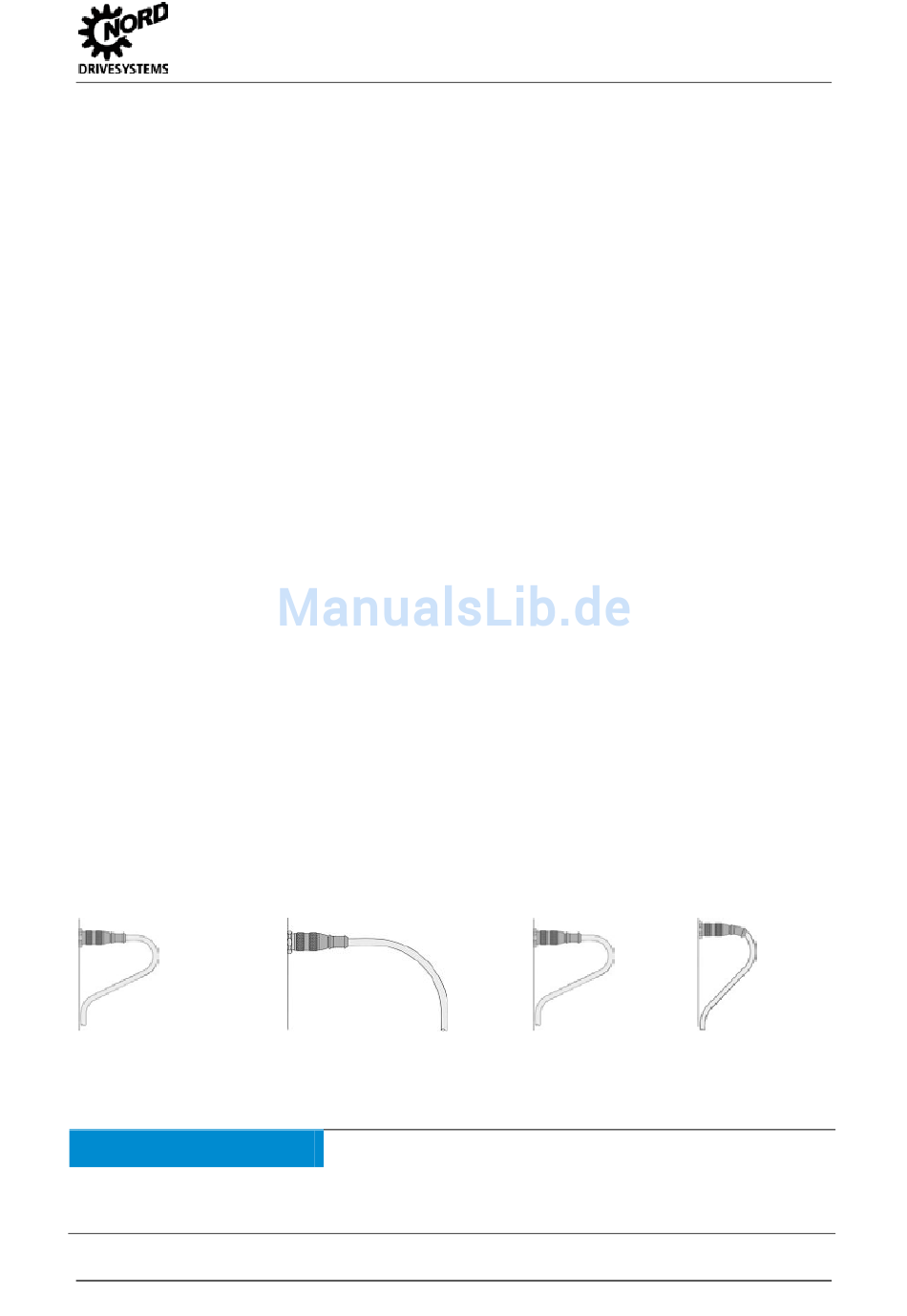

Besonderes Augenmerk gilt der Einhaltung der Biegeradien:
fest verlegte Leitung
Mindestradius
5 x Kabeldurchmesser
Abbildung 1: Installations- und Leitungsverlege- Hinweise
ACHTUNG
Bei unterschiedlichen Erdpotentialen kann über den beidseitig angeschlossenen Schirm ein Ausgleichsstrom
fließen, der für elektronische Bauteile eine Gefahr darstellen. Potentialunterschiede müssen durch einen
ausreichenden Potentialausgleich reduziert werden.
Pos : 19 /Anl eitungen/Elektroni k/Bus s ysteme/3a. Konfiguration i m Buss ystem/!Konfiguration i m Buss ystem @ 3\mod_1368541681722_6.doc x @ 64998 @ 1 @ 1
BU 2200 DE-3813
frei verlegte Leitung
Mindestradius
10 x Kabeldurchmesser
Biegeradius der Leitung
richtig
Potentialausgleich
2 Busaufbau
falsch
