6.14.11.3 Applikationsbeispiel Lokaler STO

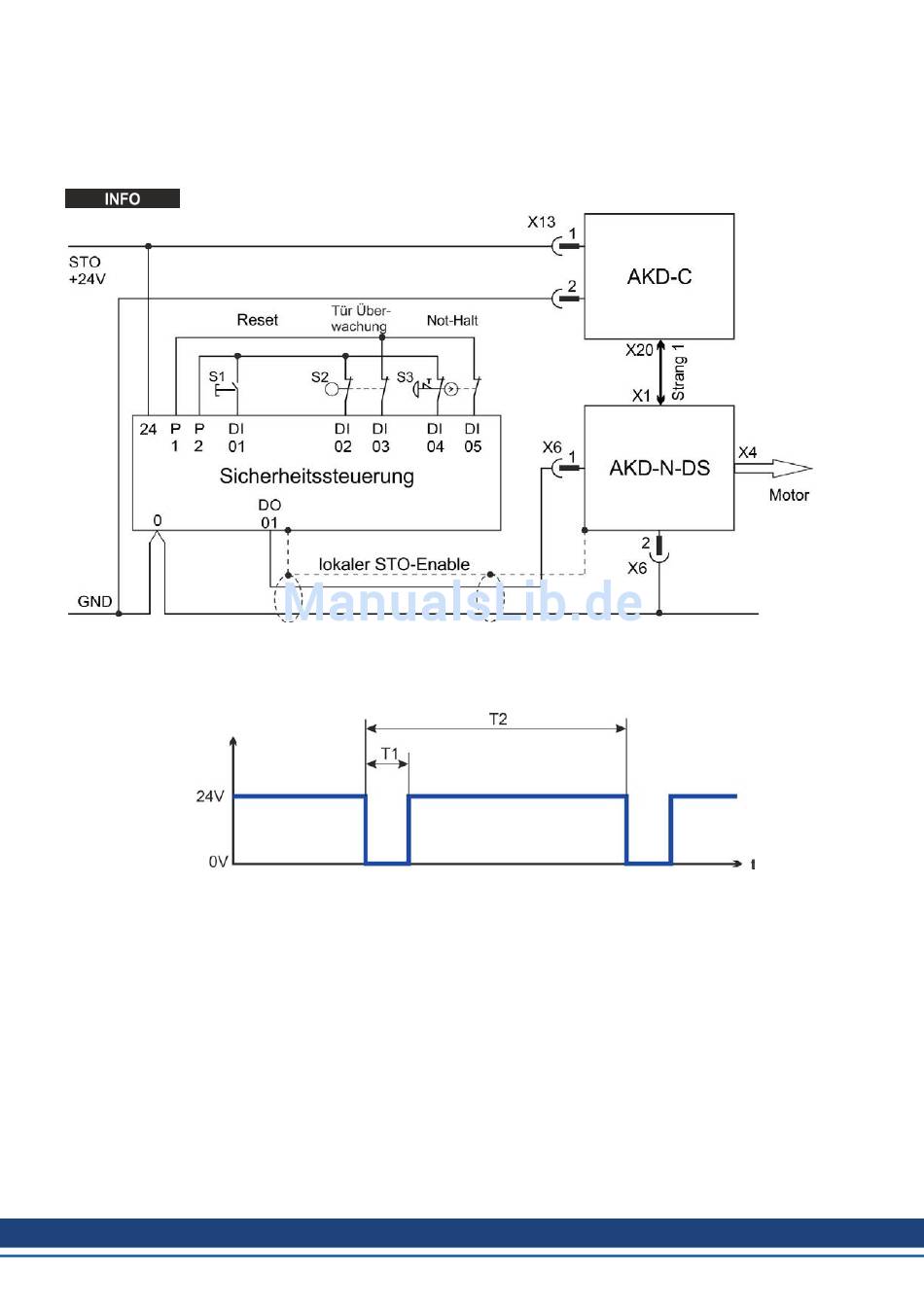

Die Beispielapplikation unten zeigt eine Tür-Überwachung und den Not-Halt, wobei der
lokale STO-Enable Eingang eines AKD-N-DS gemäß SIL2 / PLd von einer Sicher-
heitssteuerung angesteuert wird.
Kollmorgen KSM Module können nicht verwendet werden.

6.14.11.4 OSSD Testpulse

Sicherheitssteuerungen prüfen ihre Ausgänge periodisch während des normalen Betriebs.
Diese Testprozeduren erzeugen Pulse am STO-Enable Eingang des AKD-N-DS.
Testpulse mit T1 < 300 µs und T2 > 200 ms haben keinen Einfluss auf die sicher-
heitsrelevante STO Funktion. Testpulse außerhalb dieser Spezifikation lösen die STO Funk-
tion aus, führen aber nicht zu einer gefährlichen Situation.
