INSTALLATION
3

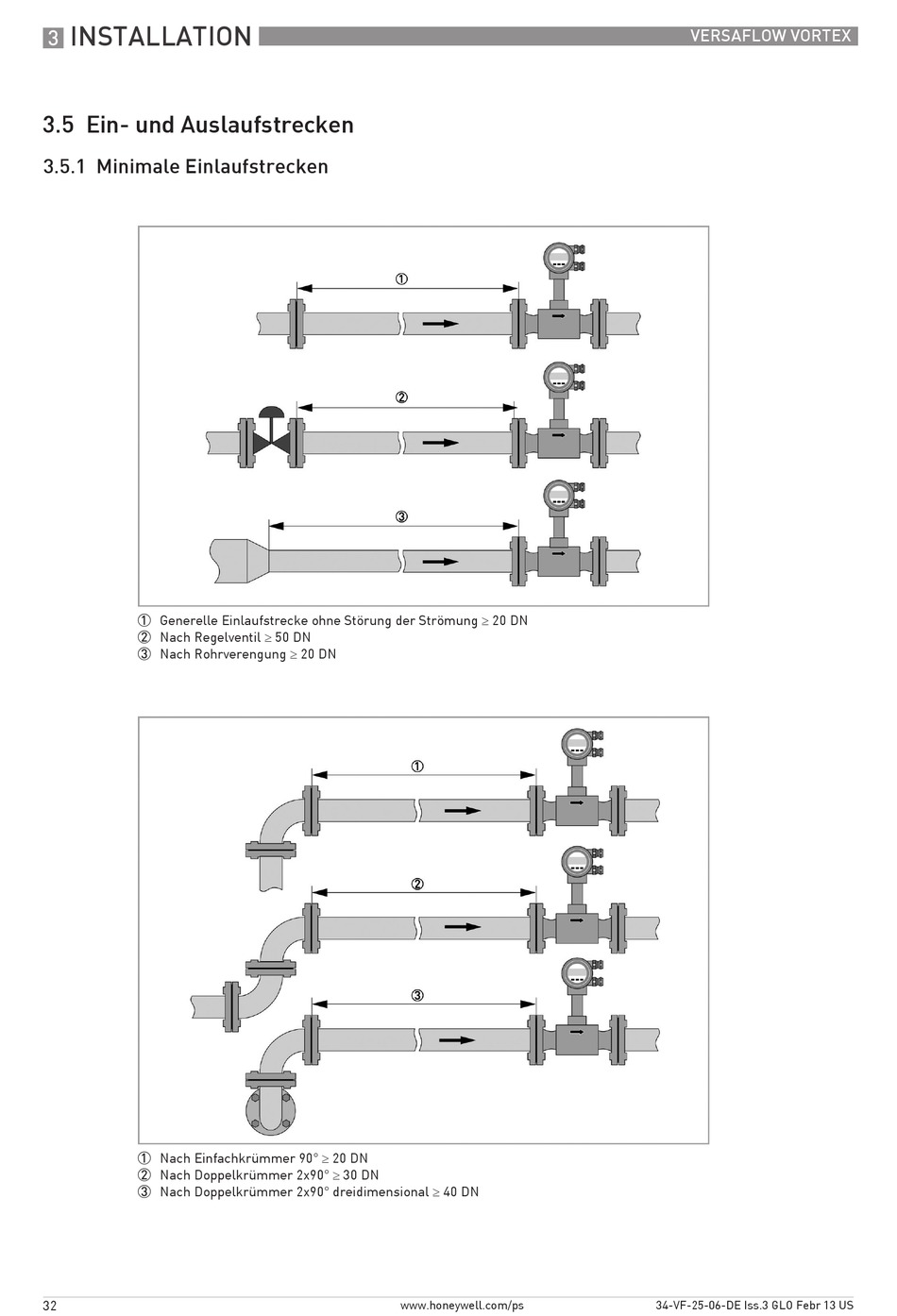

3.5 Ein- und Auslaufstrecken

3.5.1 Minimale Einlaufstrecken

1 Generelle Einlaufstrecke ohne Störung der Strömung ≥ 20 DN
2 Nach Regelventil ≥ 50 DN
3 Nach Rohrverengung ≥ 20 DN
1 Nach Einfachkrümmer 90° ≥ 20 DN
2 Nach Doppelkrümmer 2x90° ≥ 30 DN
3 Nach Doppelkrümmer 2x90° dreidimensional ≥ 40 DN
