INSTALLATION
3

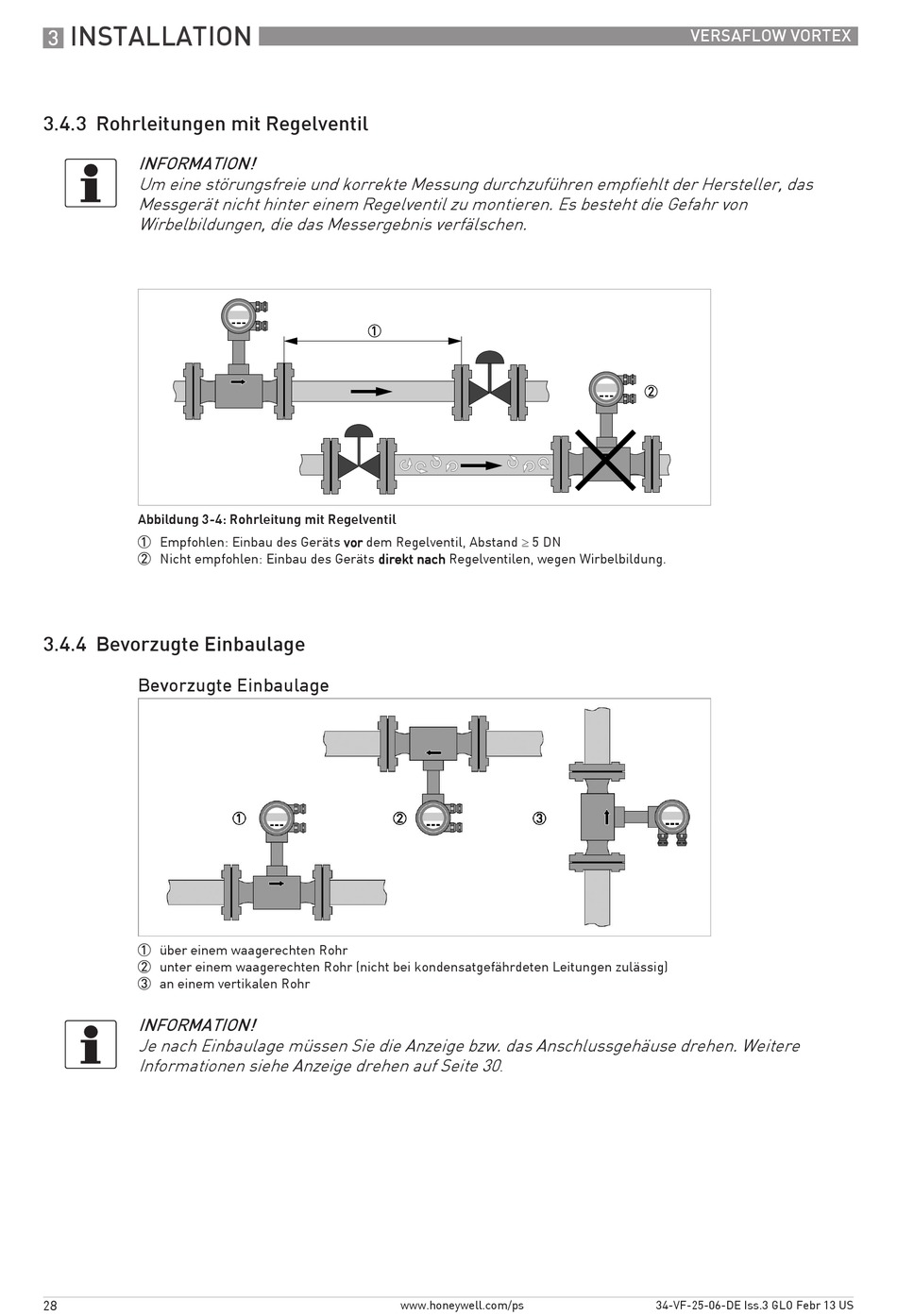

3.4.3 Rohrleitungen mit Regelventil

INFORMATION!
Um eine störungsfreie und korrekte Messung durchzuführen empfiehlt der Hersteller, das
Messgerät nicht hinter einem Regelventil zu montieren. Es besteht die Gefahr von
Wirbelbildungen, die das Messergebnis verfälschen.
Abbildung 3-4: Rohrleitung mit Regelventil
1 Empfohlen: Einbau des Geräts vor
2 Nicht empfohlen: Einbau des Geräts direkt nach

3.4.4 Bevorzugte Einbaulage

Bevorzugte Einbaulage
1 über einem waagerechten Rohr
2 unter einem waagerechten Rohr (nicht bei kondensatgefährdeten Leitungen zulässig)
3 an einem vertikalen Rohr
INFORMATION!
Je nach Einbaulage müssen Sie die Anzeige bzw. das Anschlussgehäuse drehen. Weitere
Informationen siehe Anzeige drehen auf Seite 30
28
vor dem Regelventil, Abstand ≥ 5 DN
vor
vor
direkt nach Regelventilen, wegen Wirbelbildung.
direkt nach
direkt nach
.
www.honeywell.com/ps
VERSAFLOW VORTEX
34-VF-25-06-DE Iss.3 GLO Febr 13 US
