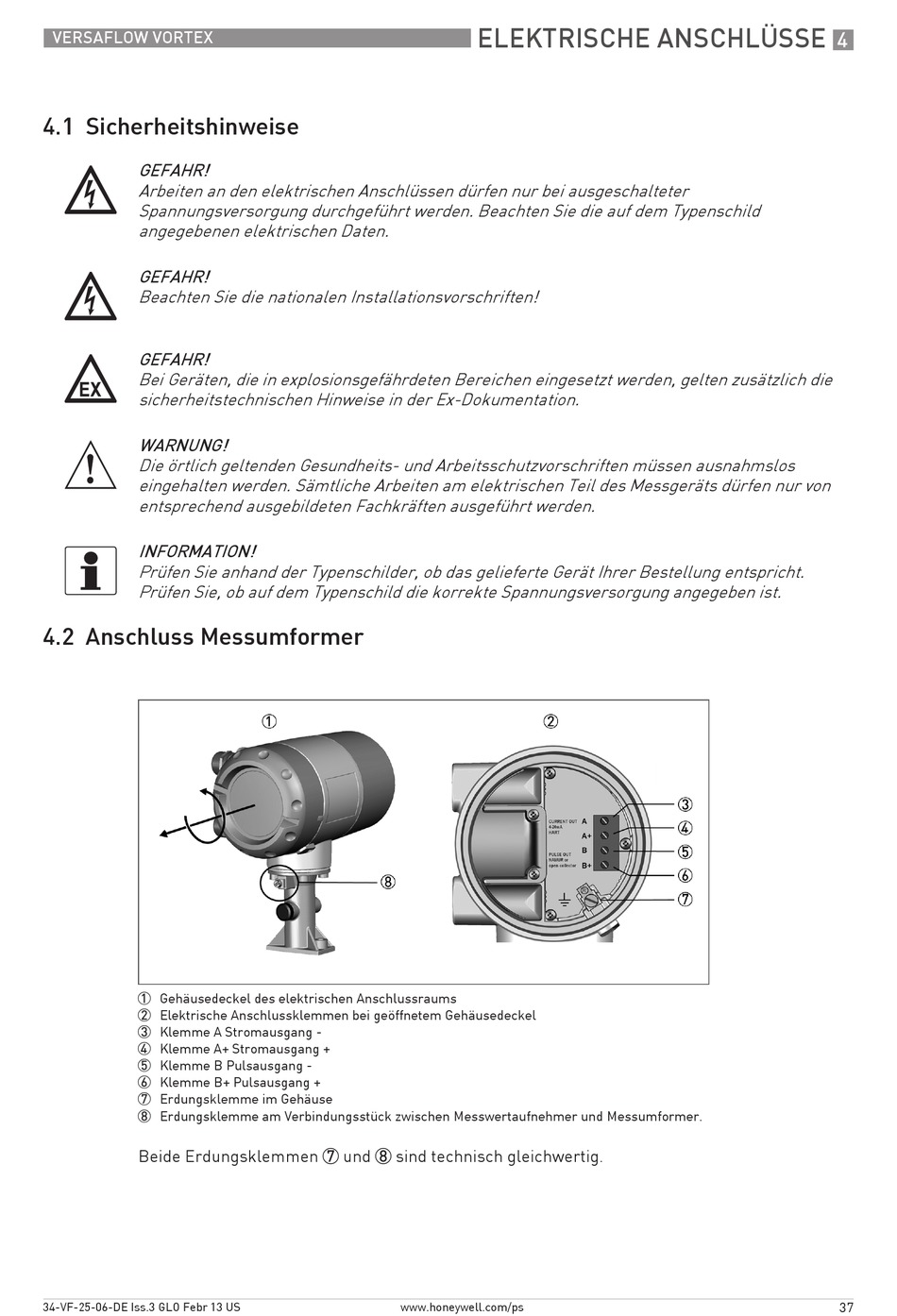

VERSAFLOW VORTEX
4.1 Sicherheitshinweise
GEFAHR!
Arbeiten an den elektrischen Anschlüssen dürfen nur bei ausgeschalteter
Spannungsversorgung durchgeführt werden. Beachten Sie die auf dem Typenschild
angegebenen elektrischen Daten.
GEFAHR!
Beachten Sie die nationalen Installationsvorschriften!
GEFAHR!
Bei Geräten, die in explosionsgefährdeten Bereichen eingesetzt werden, gelten zusätzlich die
sicherheitstechnischen Hinweise in der Ex-Dokumentation.
WARNUNG!
Die örtlich geltenden Gesundheits- und Arbeitsschutzvorschriften müssen ausnahmslos
eingehalten werden. Sämtliche Arbeiten am elektrischen Teil des Messgeräts dürfen nur von
entsprechend ausgebildeten Fachkräften ausgeführt werden.
INFORMATION!
Prüfen Sie anhand der Typenschilder, ob das gelieferte Gerät Ihrer Bestellung entspricht.
Prüfen Sie, ob auf dem Typenschild die korrekte Spannungsversorgung angegeben ist.
4.2 Anschluss Messumformer
1 Gehäusedeckel des elektrischen Anschlussraums
2 Elektrische Anschlussklemmen bei geöffnetem Gehäusedeckel
3 Klemme A Stromausgang -
4 Klemme A+ Stromausgang +
5 Klemme B Pulsausgang -
6 Klemme B+ Pulsausgang +
7 Erdungsklemme im Gehäuse
8 Erdungsklemme am Verbindungsstück zwischen Messwertaufnehmer und Messumformer.
Beide Erdungsklemmen 7 und 8 sind technisch gleichwertig.
34-VF-25-06-DE Iss.3 GLO Febr 13 US
ELEKTRISCHE ANSCHLÜSSE
www.honeywell.com/ps
4
37
