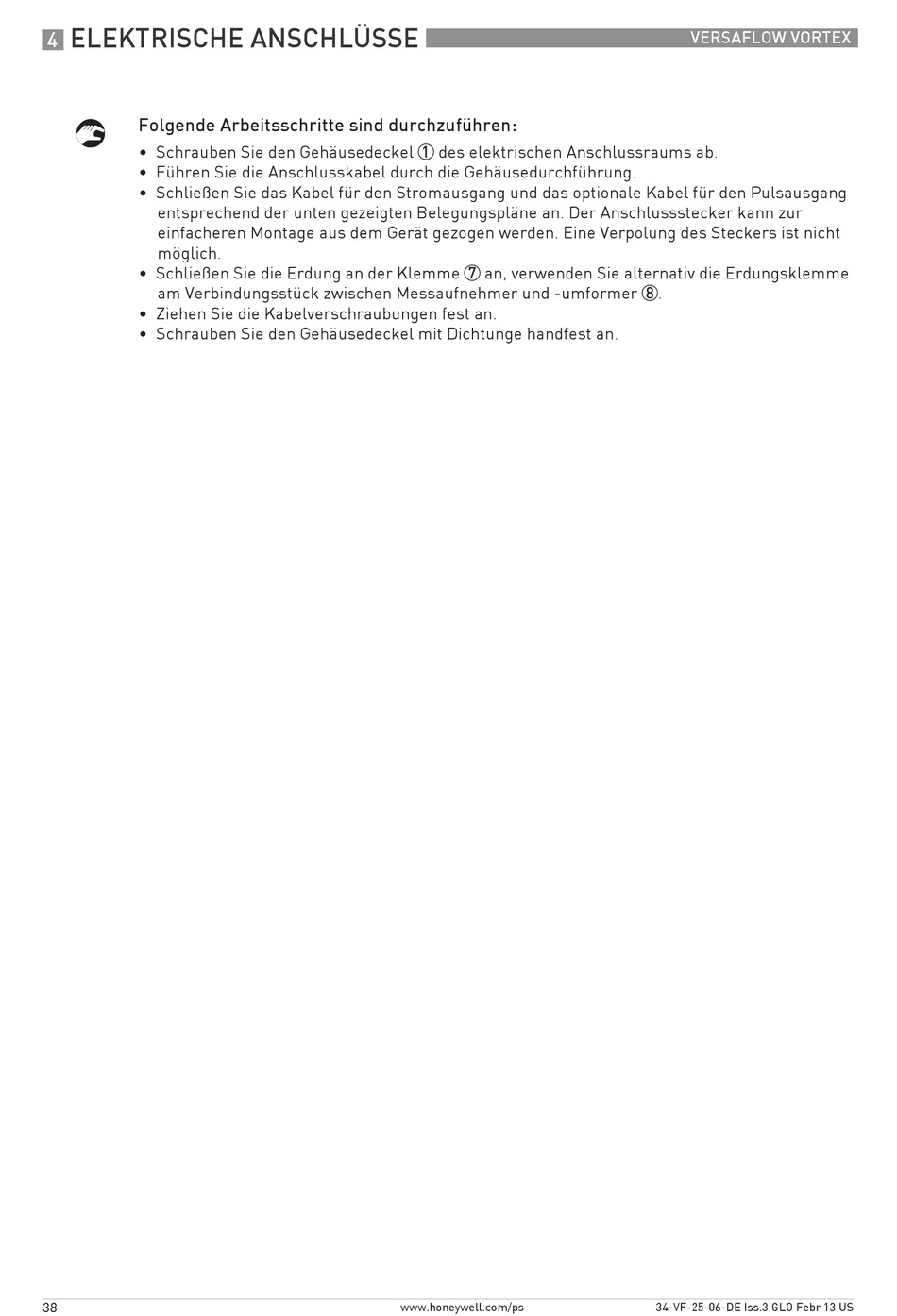

ELEKTRISCHE ANSCHLÜSSE
4
Folgende Arbeitsschritte sind durchzuführen:
• Schrauben Sie den Gehäusedeckel 1 des elektrischen Anschlussraums ab.
• Führen Sie die Anschlusskabel durch die Gehäusedurchführung.
• Schließen Sie das Kabel für den Stromausgang und das optionale Kabel für den Pulsausgang
entsprechend der unten gezeigten Belegungspläne an. Der Anschlussstecker kann zur
einfacheren Montage aus dem Gerät gezogen werden. Eine Verpolung des Steckers ist nicht
möglich.
• Schließen Sie die Erdung an der Klemme 7 an, verwenden Sie alternativ die Erdungsklemme
am Verbindungsstück zwischen Messaufnehmer und -umformer 8.
• Ziehen Sie die Kabelverschraubungen fest an.
• Schrauben Sie den Gehäusedeckel mit Dichtunge handfest an.
38
www.honeywell.com/ps
VERSAFLOW VORTEX
34-VF-25-06-DE Iss.3 GLO Febr 13 US
