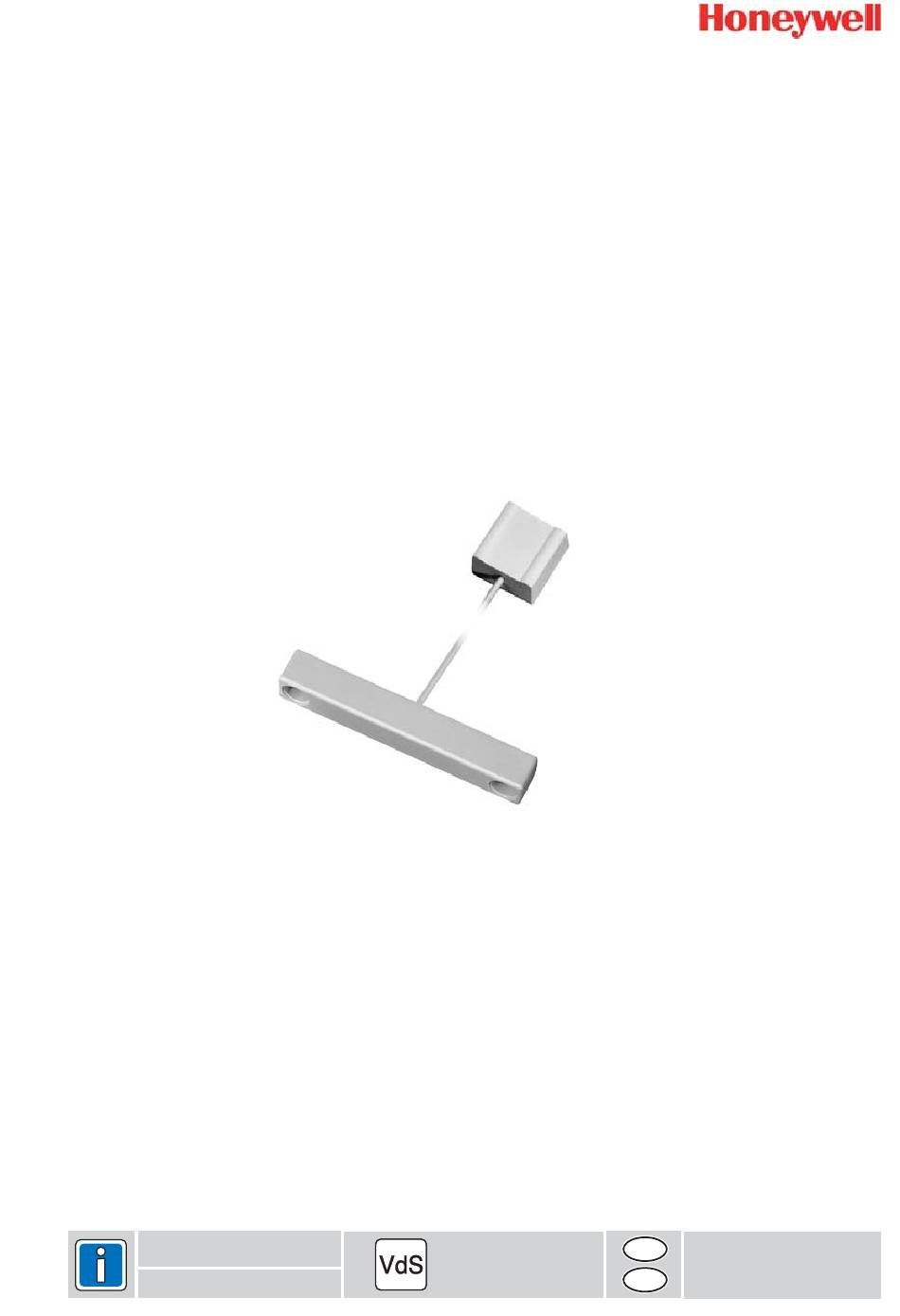

Montage-Anschluss-Anleitung
IDENTLOC Passiver Glasbruchsensor
Art.-Nr. 032230.17
Übertragungseinheit
mit Antenne
Inhalt
1.
Anwendung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
2.
3.
Funktionsbeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
4.
Einsatzgebiet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
5.
Überwachungsbereich . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
6.
Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
6.1
Wichtige Hinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
6.2
Abmessungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
6.3
Richtlinien. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
6.4
Reichweite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
6.5
Montage Sensor und Übertragungseinheit . . . . . . . . . . . . . . . . . . . . . . . . . . 6
7.
Lernmode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
8.
Funktionskontrolle des Glasbruchsensors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
9.
Endmontage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
10.
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
P01223-10-002-05
2011-04-20
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Glasbruchsensor mit
Identifikationsträger
-Anerkennung
G199509
Seite
D
Änderungen
vorbehalten
GB
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Honeywell IDENTLOC
Inhaltszusammenfassung für Honeywell IDENTLOC
-
Seite 1: Inhaltsverzeichnis
Montage-Anschluss-Anleitung IDENTLOC Passiver Glasbruchsensor Art.-Nr. 032230.17 Glasbruchsensor mit Identifikationsträger Übertragungseinheit mit Antenne Inhalt Seite Anwendung ............2 Systemaufbau . -
Seite 2: Anwendung
Montage-Anschluss-Anleitung IDENTLOC-Glasbruchsensor Anwendung Der IDENTLOC-Glasbruchsensor erfüllt gleichzeitig mehrere Funktionen Öffnungsüberwachung von Fenstern und Türen Fenstergriff-Verschlussüberwachung (Option) Überwachung auf Glasbruch (passiver Glasbruchsensor) Leistungsmerkmale: Einfache Montage , auch nachträglich problemlos möglich Kein Kabelübergang zwischen dem feststehenden und dem beweglichen Teil Die Auswerteeinheit unterscheidet zwischen Glasbruch Öffnungsüberwachung... -
Seite 3: Funktionsbeschreibung
Montage-Anschluss-Anleitung IDENTLOC-Glasbruchsensor Funktionsbeschreibung Übertragungseinheit In der Übertragungseinheit befindet sich eine Antenne für die Energie- und Datenübertragung zwischen Sendeeinheit und Sensor. Die Übertragungseinheit wird am beweglichen Teil montiert. Öffnungsüberwachung In jedem Sensor ist ein einmalig vergebener Datencode abgespeichert (Unikat). Dieser Code wird von der Auswerteeinheit (AWE) über die Sendeeinheit permanent abgefragt und ausgewertet. -
Seite 4: Überwachungsbereich
Montage-Anschluss-Anleitung IDENTLOC-Glasbruchsensor Überwachungsbereich Ein geeigneter Montageort kann nur unter Berücksichtigung des Überwachungsbereiches des Glasbruchsensors festgelegt werden. Je nach Größe der zu überwachenden Scheibe sind ggf. mehrere Sensoren anzubringen. Eine "hängende" Montage (Kabel von oben) ist nicht zulässig! 2cm min. 2cm min. -
Seite 5: Abmessungen
Montage-Anschluss-Anleitung IDENTLOC-Glasbruchsensor Abmessungen (in mm) Übertragungseinheit 22,5 250 mm max. Glasbruch- Sensor 2,5 m max. Verschlussüberwachung mit Verbindungskabel 032232 Kabel dürfen gekürzt, aber nicht verlängert werden! Richtlinien Überprüfen Sie die folgenden Punkte sorgfältig, bevor Sie den Sensor und die Sendeein- heit einbauen. -
Seite 6: Reichweite
Hohlraum zur Verfügung steht (wie z.B. bei Holzkonstruktionen), kann die Kabelreserve in einer vergrößerten Kabelbohrung untergebracht werden. 6.5.1 Glasbruchsensor an die Übertragungseinheit anschließen Diese IDENTLOC-Glasbruchsensoren sind mit einem anderen Chip ausgestattet als die frühere Version mit der Artikelnummer 032230 (ohne Index). -
Seite 7: Verschlussüberwachung (Option)
Montage-Anschluss-Anleitung IDENTLOC-Glasbruchsensor 6.5.2 Verschlussüberwachung (Option) Fenster-/Türgriff Kabel Art.-Nr. 032232 erforderlich. Für die Verschlussüberwachung kann ein Griff geöffnet, Kontakt geschlossen Kontakt herangezogen werden, der sich z.B. an einem Fenster- oder Türgriff befindet. Der Kontakt muss dabei so angeschlossen werden, dass er... -
Seite 8: Kabelführung
Montage-Anschluss-Anleitung IDENTLOC-Glasbruchsensor 6.5.4 Kabelführung Ansicht von unten versiegelte Lötstelle Je nach Montageart können die Kabel auch nach unten wegge- führt werden. (anstelle der seitlichen Kabel- durchführungen) mögliche Kabeldurchführungen (bei Bedarf ausbrechen) 6.5.5 Sensor auf die Scheibe kleben Der Glasbruchsensor wird auf die Innenseite der zu über- wachenden Scheibe geklebt. -
Seite 9: Lernmode
Montage-Anschluss-Anleitung IDENTLOC-Glasbruchsensor Lernmode Da jeder Sensor einen individuellen Datencode besitzt, muss dieser Code der AWE im Lern- mode mitgeteilt werden. Dies bedeutet, dass nach jeder Neuinstallation oder Sensor-Änderung die Codes der Sensoren von der AWE im Lernmode neu eingelesen werden müssen. - Seite 10 Honeywell Security Group Novar GmbH Johannes-Mauthe-Straße 14 P01223-10-002-05 D-72458 Albstadt 2011-04-20 www.honeywell.com/security/de © 2011 Novar GmbH...
