INSTALLATION
3

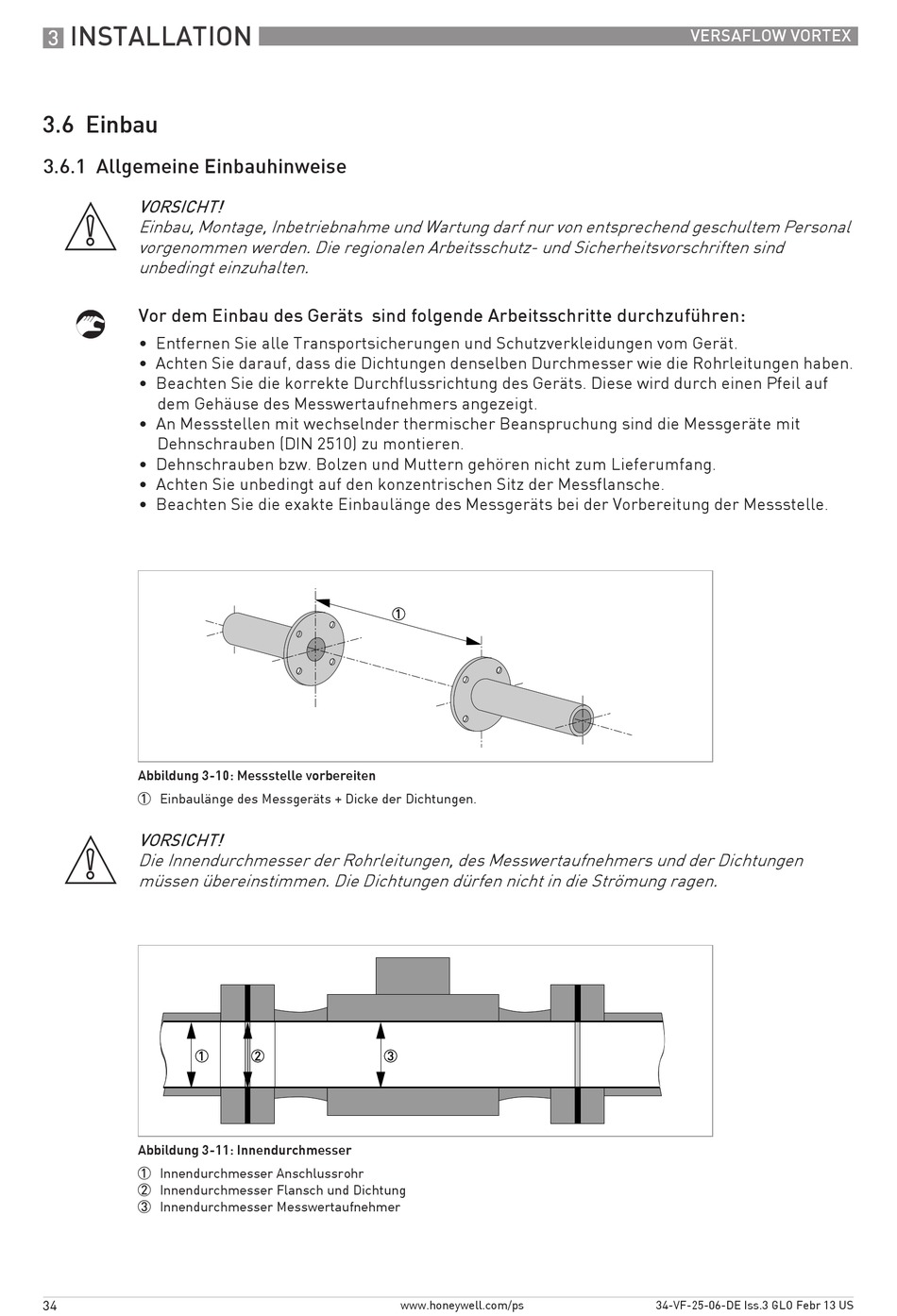

3.6 Einbau
3.6.1 Allgemeine Einbauhinweise
VORSICHT!
Einbau, Montage, Inbetriebnahme und Wartung darf nur von entsprechend geschultem Personal
vorgenommen werden. Die regionalen Arbeitsschutz- und Sicherheitsvorschriften sind
unbedingt einzuhalten.
Vor dem Einbau des Geräts sind folgende Arbeitsschritte durchzuführen:
• Entfernen Sie alle Transportsicherungen und Schutzverkleidungen vom Gerät.
• Achten Sie darauf, dass die Dichtungen denselben Durchmesser wie die Rohrleitungen haben.
• Beachten Sie die korrekte Durchflussrichtung des Geräts. Diese wird durch einen Pfeil auf
dem Gehäuse des Messwertaufnehmers angezeigt.
• An Messstellen mit wechselnder thermischer Beanspruchung sind die Messgeräte mit
Dehnschrauben (DIN 2510) zu montieren.
• Dehnschrauben bzw. Bolzen und Muttern gehören nicht zum Lieferumfang.
• Achten Sie unbedingt auf den konzentrischen Sitz der Messflansche.
• Beachten Sie die exakte Einbaulänge des Messgeräts bei der Vorbereitung der Messstelle.
Abbildung 3-10: Messstelle vorbereiten
1 Einbaulänge des Messgeräts + Dicke der Dichtungen.
VORSICHT!
Die Innendurchmesser der Rohrleitungen, des Messwertaufnehmers und der Dichtungen
müssen übereinstimmen. Die Dichtungen dürfen nicht in die Strömung ragen.
Abbildung 3-11: Innendurchmesser
1 Innendurchmesser Anschlussrohr
2 Innendurchmesser Flansch und Dichtung
3 Innendurchmesser Messwertaufnehmer
34
www.honeywell.com/ps
VERSAFLOW VORTEX
34-VF-25-06-DE Iss.3 GLO Febr 13 US
