VERSAFLOW VORTEX

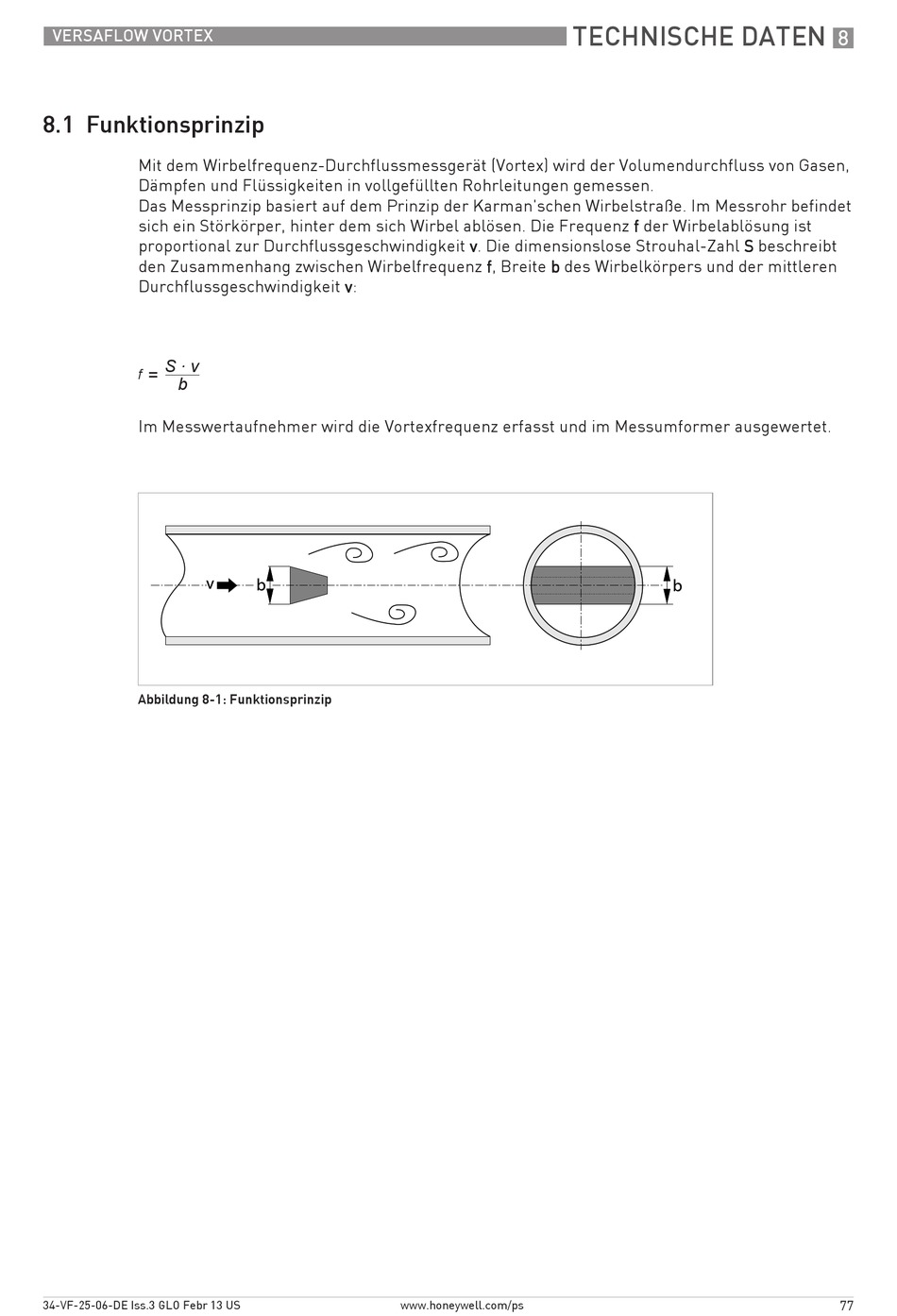

8.1 Funktionsprinzip
Mit dem Wirbelfrequenz-Durchflussmessgerät (Vortex) wird der Volumendurchfluss von Gasen,
Dämpfen und Flüssigkeiten in vollgefüllten Rohrleitungen gemessen.
Das Messprinzip basiert auf dem Prinzip der Karman'schen Wirbelstraße. Im Messrohr befindet
sich ein Störkörper, hinter dem sich Wirbel ablösen. Die Frequenz f f f f der Wirbelablösung ist
proportional zur Durchflussgeschwindigkeit v v v v . Die dimensionslose Strouhal-Zahl S S S S beschreibt
den Zusammenhang zwischen Wirbelfrequenz f f f f , Breite b b b b des Wirbelkörpers und der mittleren
Durchflussgeschwindigkeit v v v v :
S . v
=
f
b
Im Messwertaufnehmer wird die Vortexfrequenz erfasst und im Messumformer ausgewertet.
Abbildung 8-1: Funktionsprinzip
34-VF-25-06-DE Iss.3 GLO Febr 13 US
www.honeywell.com/ps
TECHNISCHE DATEN
8
77
