VERSAFLOW VORTEX
4.3 Anschluss Strom- und Pulsausgang
• Stromausgang:
Stromausgang:
Stromausgang:
Stromausgang:
In einigen Fällen kann ein geschirmtes oder verdrilltes Kabel erforderlich sein. Die Erdung
(Masseanschluss) des Kabelschirms darf nur an einer Stelle (am Speisegerät) erfolgen.
• Pulsausgang:
Pulsausgang:
Pulsausgang:
Pulsausgang:
Bei der Nutzung des Pulsausgangs sind zwei getrennte Signalkreise erforderlich, wenn der
Pulsausgang zusammen mit analogen Signalen eingesetzt wird. Jeder Signalkreis erfordert
eine eigene Speisespannung.
Der Gesamtwiderstand ist so abzustimmen, dass der Gesamtstrom I
übersteigt.
• Anschluss Stromausgang an Klemmen A, A+
Anschluss Pulsausgang an Klemmen B, B+

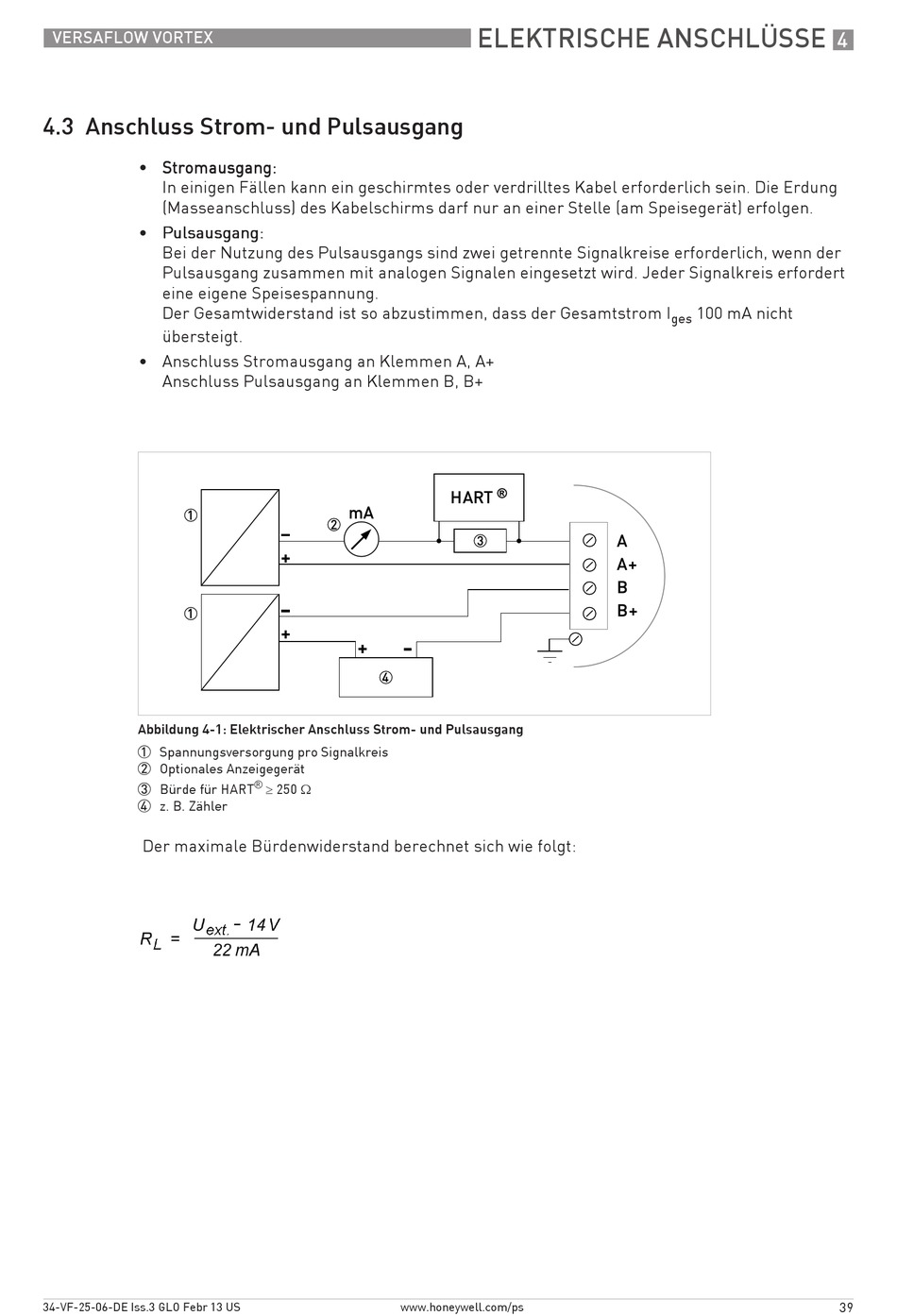

Abbildung 4-1: Elektrischer Anschluss Strom- und Pulsausgang
1 Spannungsversorgung pro Signalkreis
2 Optionales Anzeigegerät
3 Bürde für HART
4 z. B. Zähler
Der maximale Bürdenwiderstand berechnet sich wie folgt:
34-VF-25-06-DE Iss.3 GLO Febr 13 US
®
≥ 250 Ω
www.honeywell.com/ps
ELEKTRISCHE ANSCHLÜSSE
4
100 mA nicht
ges
39
