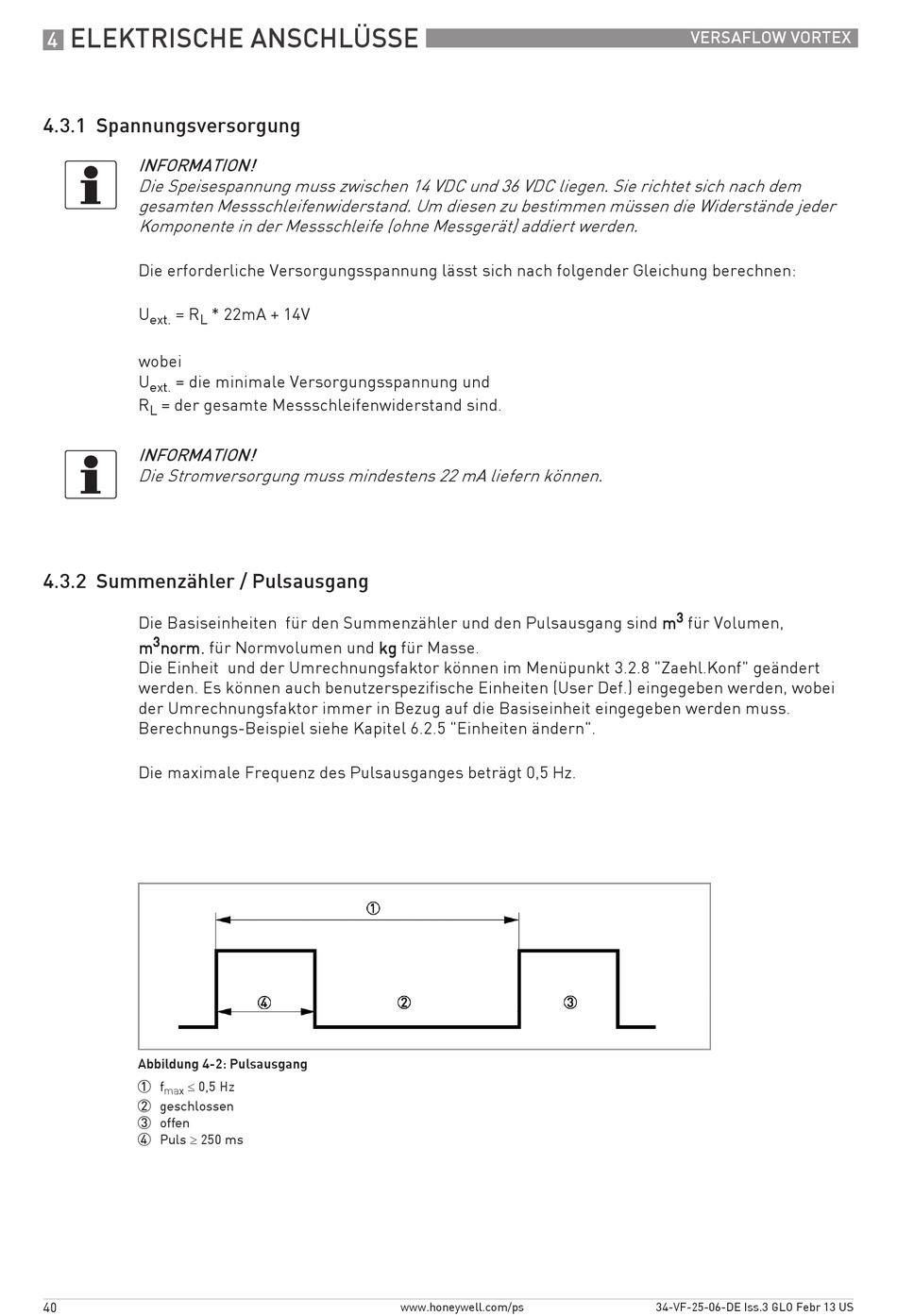

ELEKTRISCHE ANSCHLÜSSE
4
4.3.1 Spannungsversorgung
INFORMATION!
Die Speisespannung muss zwischen 14 VDC und 36 VDC liegen. Sie richtet sich nach dem
gesamten Messschleifenwiderstand. Um diesen zu bestimmen müssen die Widerstände jeder
Komponente in der Messschleife (ohne Messgerät) addiert werden.
Die erforderliche Versorgungsspannung lässt sich nach folgender Gleichung berechnen:
U
= R
* 22mA + 14V
ext.
L
wobei
U
= die minimale Versorgungsspannung und
ext.
R
= der gesamte Messschleifenwiderstand sind.
L
INFORMATION!
Die Stromversorgung muss mindestens 22 mA liefern können.
4.3.2 Summenzähler / Pulsausgang
Die Basiseinheiten für den Summenzähler und den Pulsausgang sind m m m m
3 3 3 3
m m m m
norm. für Normvolumen und kg
norm.
norm.
norm.
Die Einheit und der Umrechnungsfaktor können im Menüpunkt 3.2.8 "Zaehl.Konf" geändert
werden. Es können auch benutzerspezifische Einheiten (User Def.) eingegeben werden, wobei
der Umrechnungsfaktor immer in Bezug auf die Basiseinheit eingegeben werden muss.
Berechnungs-Beispiel siehe Kapitel 6.2.5 "Einheiten ändern".
Die maximale Frequenz des Pulsausganges beträgt 0,5 Hz.
Abbildung 4-2: Pulsausgang
≤ 0,5 Hz
1 f
max
2 geschlossen
3 offen
4 Puls ≥ 250 ms
40
kg
kg für Masse.
kg
www.honeywell.com/ps
VERSAFLOW VORTEX
3 3 3 3
für Volumen,
34-VF-25-06-DE Iss.3 GLO Febr 13 US
