VERSAFLOW VORTEX

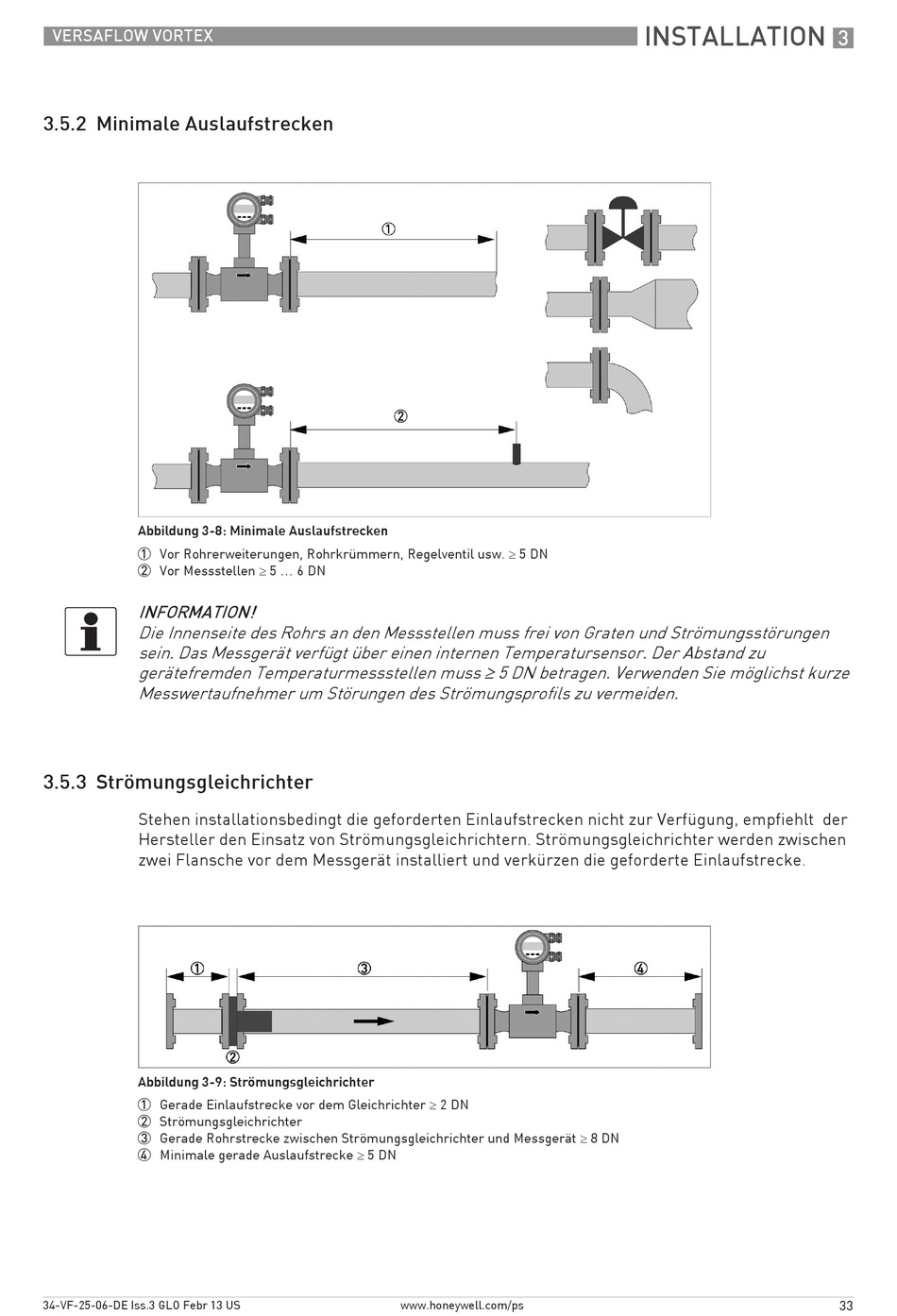

3.5.2 Minimale Auslaufstrecken
Abbildung 3-8: Minimale Auslaufstrecken
1 Vor Rohrerweiterungen, Rohrkrümmern, Regelventil usw. ≥ 5 DN
2 Vor Messstellen ≥ 5 ... 6 DN
INFORMATION!
Die Innenseite des Rohrs an den Messstellen muss frei von Graten und Strömungsstörungen
sein. Das Messgerät verfügt über einen internen Temperatursensor. Der Abstand zu
gerätefremden Temperaturmessstellen muss ≥ 5 DN betragen. Verwenden Sie möglichst kurze
Messwertaufnehmer um Störungen des Strömungsprofils zu vermeiden.
3.5.3 Strömungsgleichrichter
Stehen installationsbedingt die geforderten Einlaufstrecken nicht zur Verfügung, empfiehlt der
Hersteller den Einsatz von Strömungsgleichrichtern. Strömungsgleichrichter werden zwischen
zwei Flansche vor dem Messgerät installiert und verkürzen die geforderte Einlaufstrecke.
Abbildung 3-9: Strömungsgleichrichter
1 Gerade Einlaufstrecke vor dem Gleichrichter ≥ 2 DN
2 Strömungsgleichrichter
3 Gerade Rohrstrecke zwischen Strömungsgleichrichter und Messgerät ≥ 8 DN
4 Minimale gerade Auslaufstrecke ≥ 5 DN
34-VF-25-06-DE Iss.3 GLO Febr 13 US
www.honeywell.com/ps
INSTALLATION
3
33
