INSTALLATION
3
3.6.3 Einbau von Geräten in Sandwichbauweise

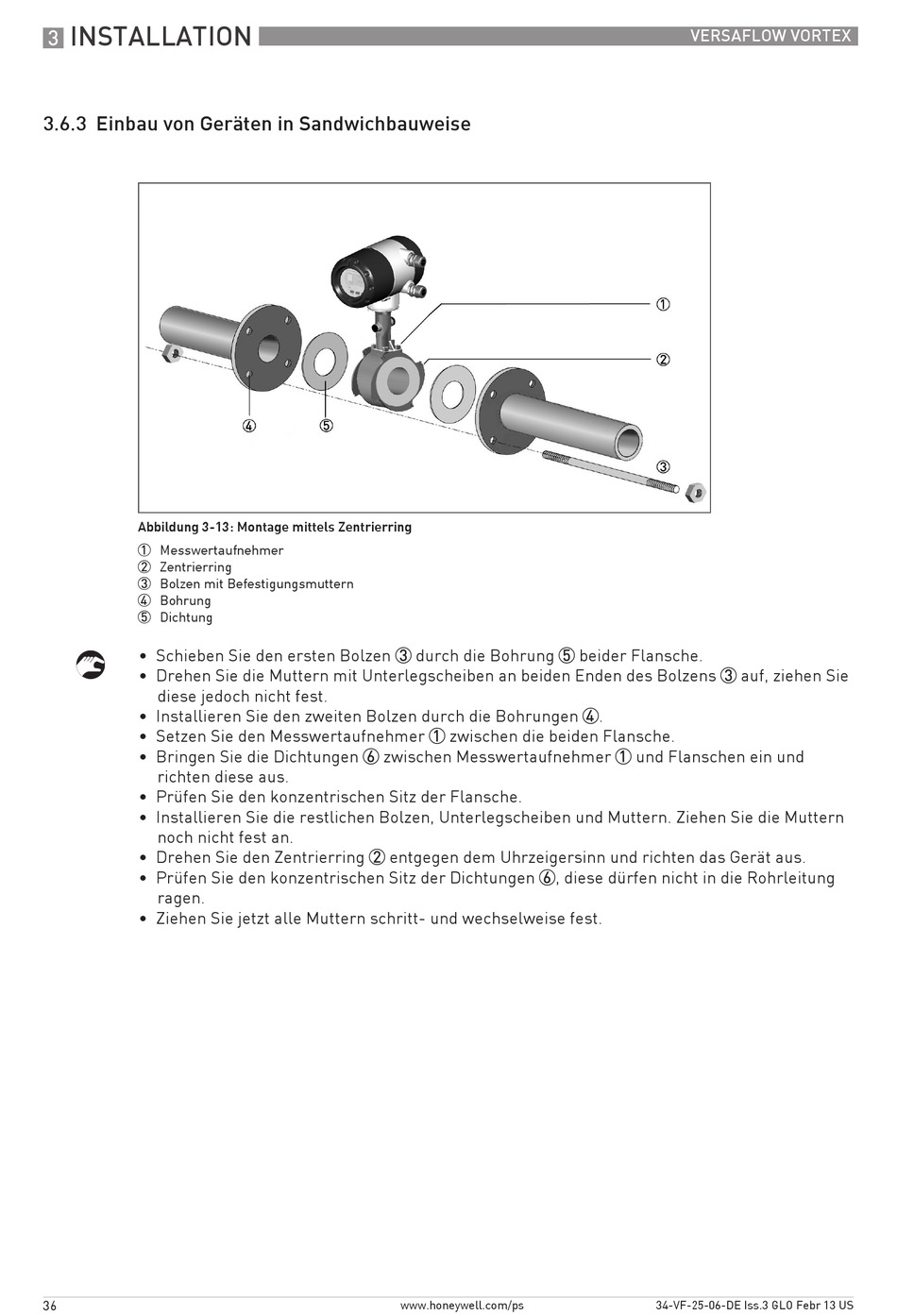

Abbildung 3-13: Montage mittels Zentrierring
1 Messwertaufnehmer
2 Zentrierring
3 Bolzen mit Befestigungsmuttern
4 Bohrung
5 Dichtung
• Schieben Sie den ersten Bolzen 3 durch die Bohrung 5 beider Flansche.
• Drehen Sie die Muttern mit Unterlegscheiben an beiden Enden des Bolzens 3 auf, ziehen Sie
diese jedoch nicht fest.
• Installieren Sie den zweiten Bolzen durch die Bohrungen 4.
• Setzen Sie den Messwertaufnehmer 1 zwischen die beiden Flansche.
• Bringen Sie die Dichtungen 6 zwischen Messwertaufnehmer 1 und Flanschen ein und
richten diese aus.
• Prüfen Sie den konzentrischen Sitz der Flansche.
• Installieren Sie die restlichen Bolzen, Unterlegscheiben und Muttern. Ziehen Sie die Muttern
noch nicht fest an.
• Drehen Sie den Zentrierring 2 entgegen dem Uhrzeigersinn und richten das Gerät aus.
• Prüfen Sie den konzentrischen Sitz der Dichtungen 6, diese dürfen nicht in die Rohrleitung
ragen.
• Ziehen Sie jetzt alle Muttern schritt- und wechselweise fest.
36
www.honeywell.com/ps
VERSAFLOW VORTEX
34-VF-25-06-DE Iss.3 GLO Febr 13 US
