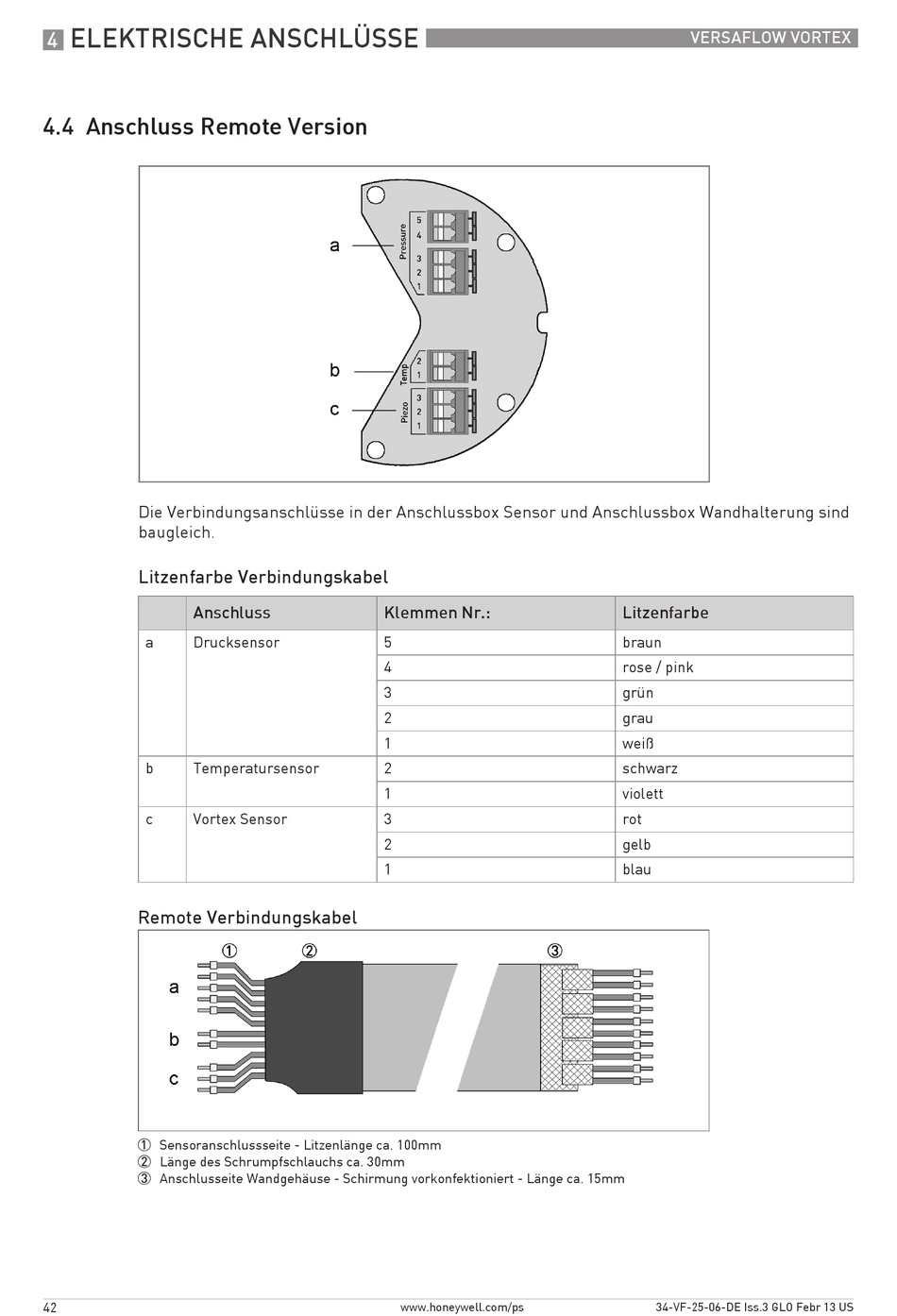

ELEKTRISCHE ANSCHLÜSSE
4
4.4 Anschluss Remote Version
Die Verbindungsanschlüsse in der Anschlussbox Sensor und Anschlussbox Wandhalterung sind
baugleich.
Litzenfarbe Verbindungskabel
Anschluss
a
Drucksensor
b
Temperatursensor
c
Vortex Sensor
Remote Verbindungskabel
1 Sensoranschlussseite - Litzenlänge ca. 100mm
2 Länge des Schrumpfschlauchs ca. 30mm
3 Anschlusseite Wandgehäuse - Schirmung vorkonfektioniert - Länge ca. 15mm
42
Klemmen Nr.:
5
4
3
2
1
2
1
3
2
1
www.honeywell.com/ps
VERSAFLOW VORTEX
Litzenfarbe
braun
rose / pink
grün
grau
weiß
schwarz
violett
rot
gelb
blau
34-VF-25-06-DE Iss.3 GLO Febr 13 US
