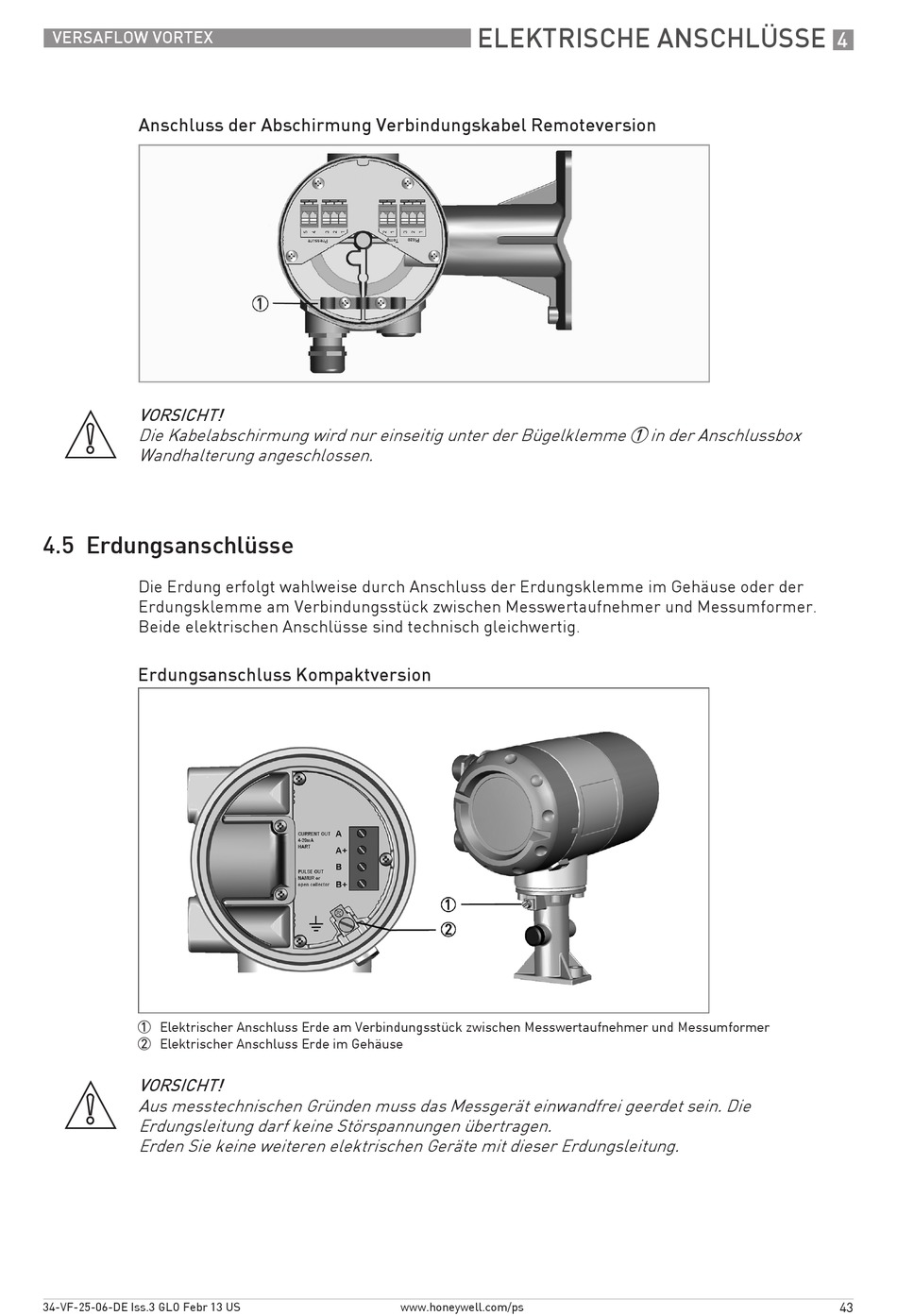

VERSAFLOW VORTEX
Anschluss der Abschirmung Verbindungskabel Remoteversion
VORSICHT!
Die Kabelabschirmung wird nur einseitig unter der Bügelklemme 1 in der Anschlussbox
Wandhalterung angeschlossen.
4.5 Erdungsanschlüsse
Die Erdung erfolgt wahlweise durch Anschluss der Erdungsklemme im Gehäuse oder der
Erdungsklemme am Verbindungsstück zwischen Messwertaufnehmer und Messumformer.
Beide elektrischen Anschlüsse sind technisch gleichwertig.
Erdungsanschluss Kompaktversion
1 Elektrischer Anschluss Erde am Verbindungsstück zwischen Messwertaufnehmer und Messumformer
2 Elektrischer Anschluss Erde im Gehäuse
VORSICHT!
Aus messtechnischen Gründen muss das Messgerät einwandfrei geerdet sein. Die
Erdungsleitung darf keine Störspannungen übertragen.
Erden Sie keine weiteren elektrischen Geräte mit dieser Erdungsleitung.
34-VF-25-06-DE Iss.3 GLO Febr 13 US
ELEKTRISCHE ANSCHLÜSSE
www.honeywell.com/ps
4
43
