8.12.2

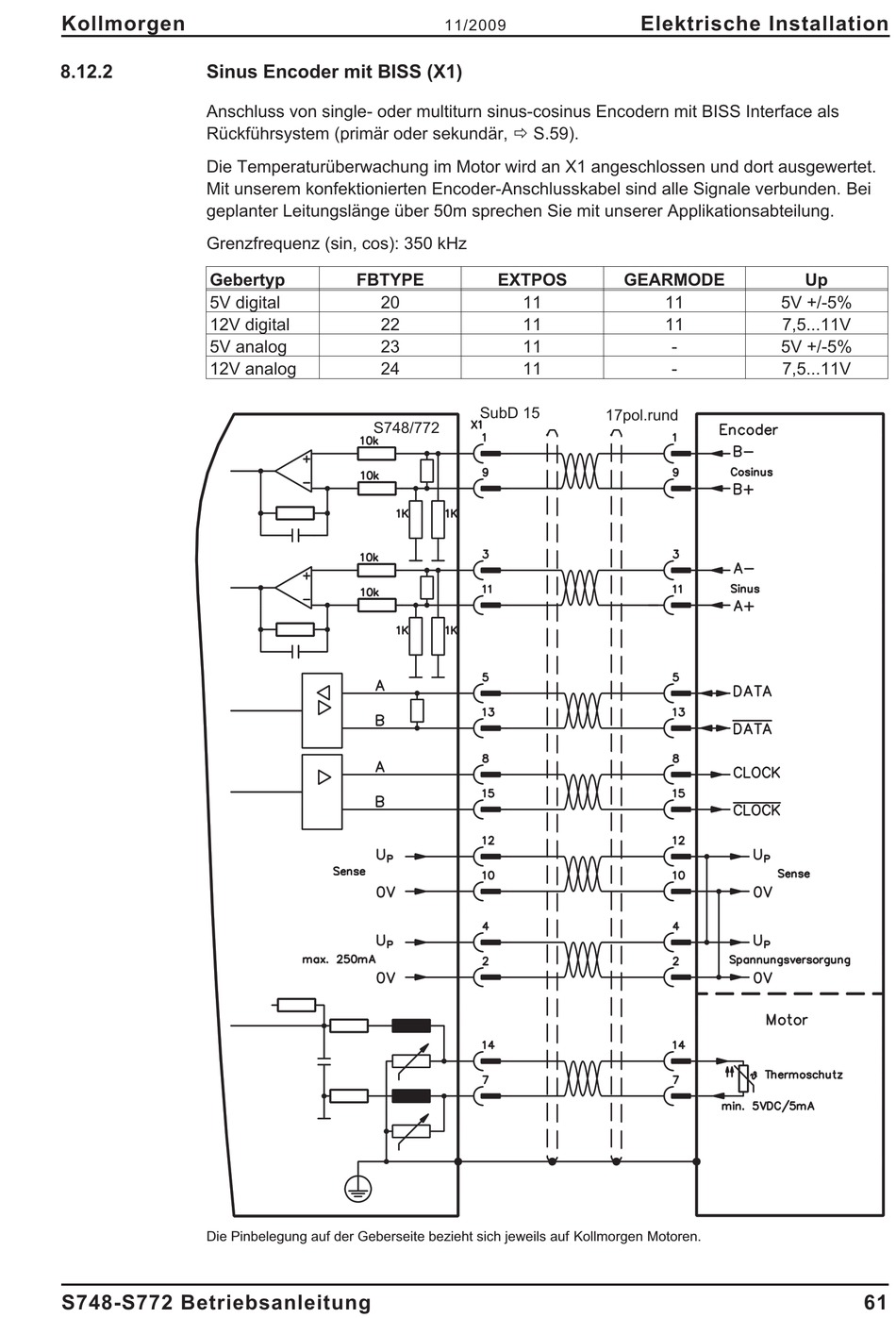

Sinus Encoder mit BISS (X1)

Anschluss von single- oder multiturn sinus-cosinus Encodern mit BISS Interface als
Rückführsystem (primär oder sekundär, ð S.59).
Die Temperaturüberwachung im Motor wird an X1 angeschlossen und dort ausgewertet.
Mit unserem konfektionierten Encoder-Anschlusskabel sind alle Signale verbunden. Bei
geplanter Leitungslänge über 50m sprechen Sie mit unserer Applikationsabteilung.
Grenzfrequenz (sin, cos): 350 kHz
Gebertyp
5V digital
12V digital
5V analog
12V analog
Die Pinbelegung auf der Geberseite bezieht sich jeweils auf Kollmorgen Motoren.
S748-S772 Betriebsanleitung
11/2009
FBTYPE EXTPOS
20 11
22 11
23 11
24 11
SubD 15
S748/772
Elektrische Installation
GEARMODE
11
11
-
-
17pol.rund
Up
5V +/-5%
7,5...11V
5V +/-5%
7,5...11V
61
