Kollmorgen

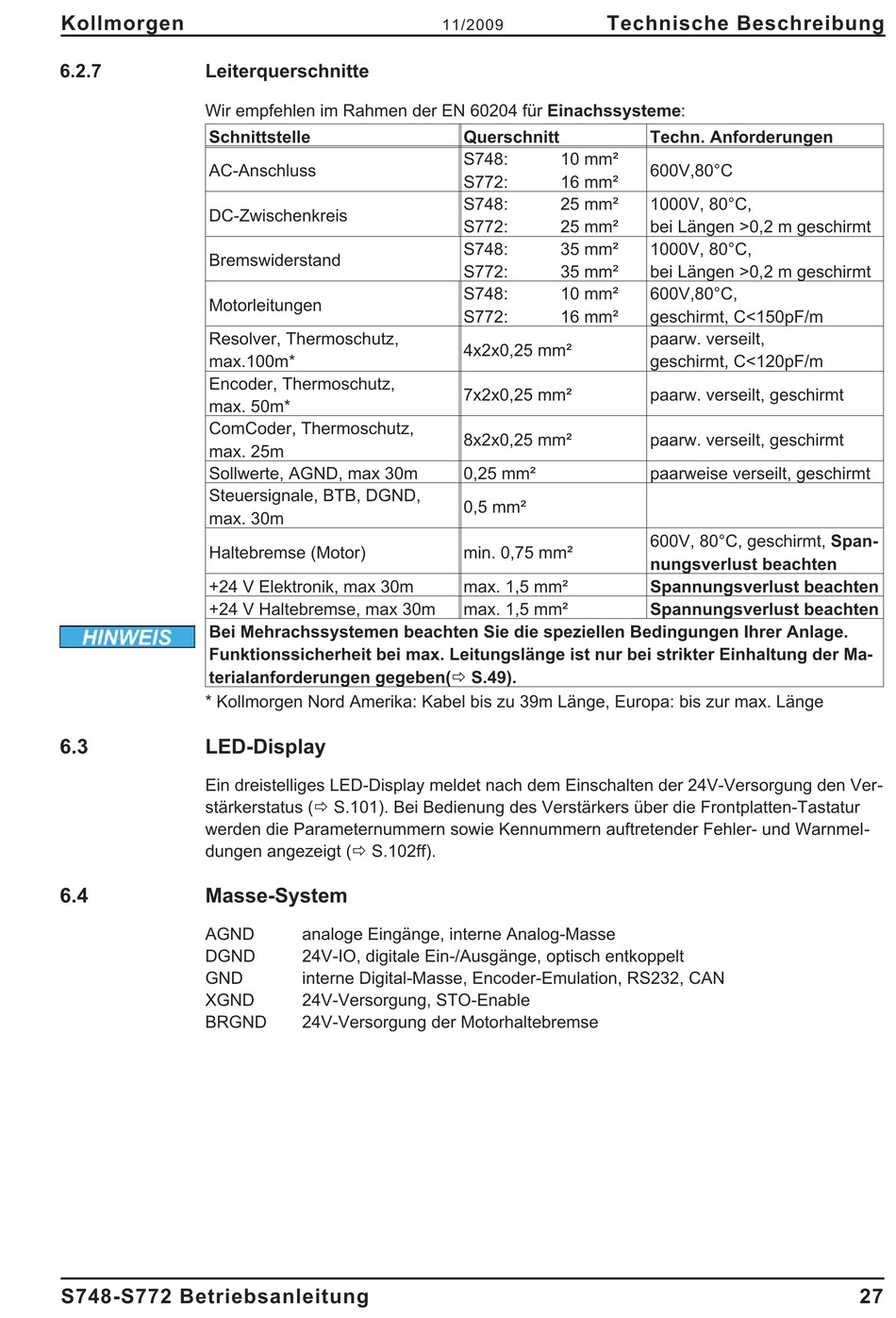

6.2.7

Leiterquerschnitte

Wir empfehlen im Rahmen der EN 60204 für Einachssysteme:
Schnittstelle
AC-Anschluss
DC-Zwischenkreis
Bremswiderstand
Motorleitungen
Resolver, Thermoschutz,
max.100m*
Encoder, Thermoschutz,
max. 50m*
ComCoder, Thermoschutz,
max. 25m
Sollwerte, AGND, max 30m
Steuersignale, BTB, DGND,
max. 30m
Haltebremse (Motor)
+24 V Elektronik, max 30m
+24 V Haltebremse, max 30m
Bei Mehrachssystemen beachten Sie die speziellen Bedingungen Ihrer Anlage.
Funktionssicherheit bei max. Leitungslänge ist nur bei strikter Einhaltung der Ma-
terialanforderungen gegeben(ð S.49).
* Kollmorgen Nord Amerika: Kabel bis zu 39m Länge, Europa: bis zur max. Länge
6.3

LED-Display

Ein dreistelliges LED-Display meldet nach dem Einschalten der 24V-Versorgung den Ver-
stärkerstatus (ð S.101). Bei Bedienung des Verstärkers über die Frontplatten-Tastatur
werden die Parameternummern sowie Kennummern auftretender Fehler- und Warnmel-
dungen angezeigt (ð S.102ff).
6.4

Masse-System

AGND
DGND
GND
XGND
BRGND
S748-S772 Betriebsanleitung
11/2009
Querschnitt
S748:
S772:
S748:
S772:
S748:
S772:
S748:
S772:
4x2x0,25 mm²
7x2x0,25 mm²
8x2x0,25 mm²
0,25 mm²
0,5 mm²
min. 0,75 mm²
max. 1,5 mm²
max. 1,5 mm²
analoge Eingänge, interne Analog-Masse
24V-IO, digitale Ein-/Ausgänge, optisch entkoppelt
interne Digital-Masse, Encoder-Emulation, RS232, CAN
24V-Versorgung, STO-Enable
24V-Versorgung der Motorhaltebremse
Technische Beschreibung
Techn. Anforderungen
10 mm²
600V,80°C
16 mm²
25 mm² 1000V, 80°C,
25 mm² bei Längen >0,2 m geschirmt
35 mm² 1000V, 80°C,
35 mm² bei Längen >0,2 m geschirmt
10 mm² 600V,80°C,
16 mm² geschirmt, C<150pF/m
paarw. verseilt,
geschirmt, C<120pF/m
paarw. verseilt, geschirmt
paarw. verseilt, geschirmt
paarweise verseilt, geschirmt
600V, 80°C, geschirmt, Span-
nungsverlust beachten
Spannungsverlust beachten
Spannungsverlust beachten
27
