MONTAGE
Zur Montage braucht man zwei Personen. Legen Sie alle Teile des Ellipsentrainers auf einer dafür
freigemachten Fläche aus und entfernen Sie alle Verpackungsmaterialien. Werfen Sie diese jedoch erst weg,
wenn die Montage komplett fertiggestellt ist.
Zur Montage braucht man einen Kreuzschraubenzieher
, eine verstellbare Schrauben-
schlüssel
, und einen Gummihammer
.

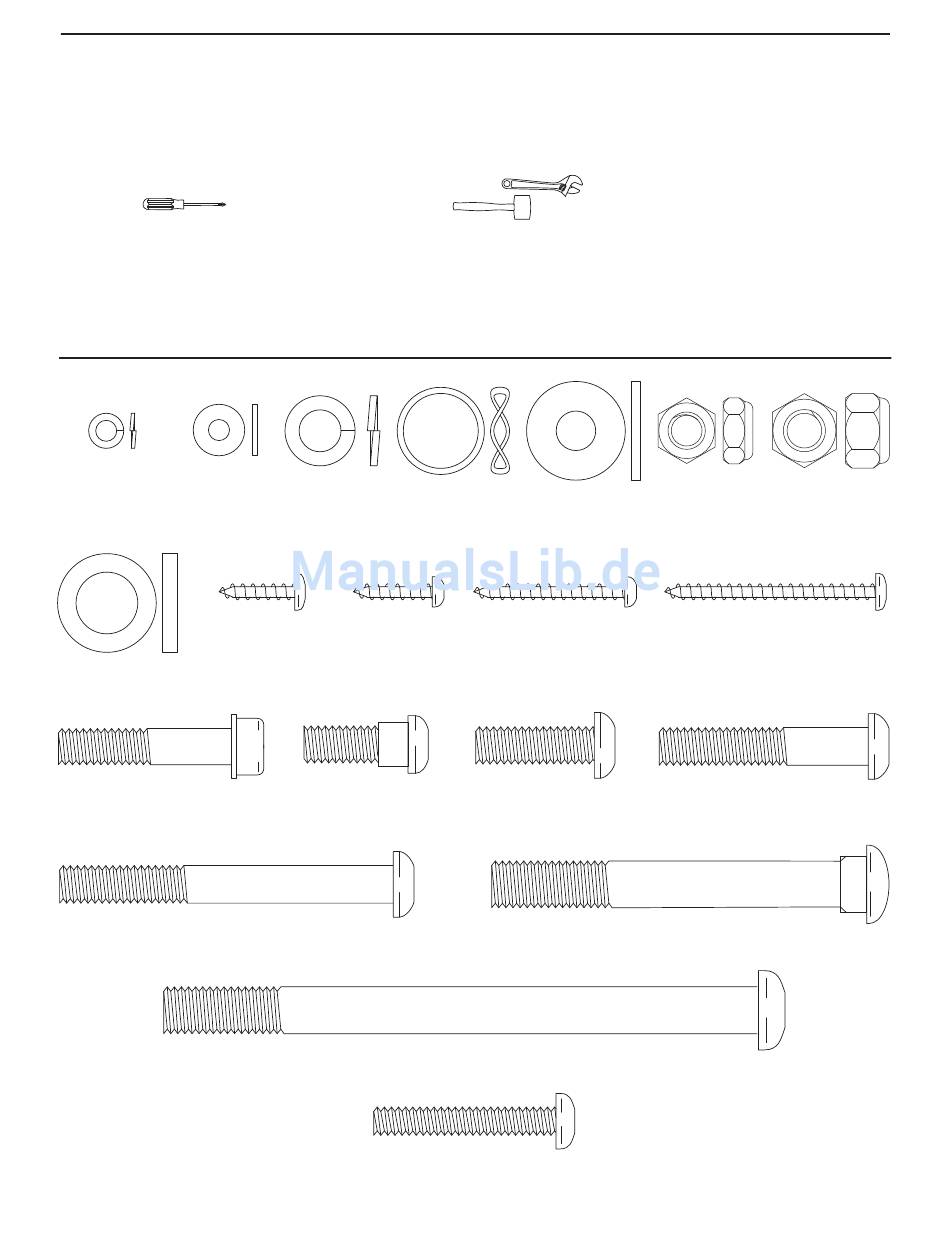

Während der Montage des Ellipsentrainers kann man die Abbildungen unten zur Identifizierung der kleinen Teile
benutzen. Die Zahl in Klammern unter jeder Zeichnung bezieht sich auf die Bestellnummer in der teileliste
gegen ende dieser Bedienungsanleitung. Die zweite Zahl bezieht sich auf die Anzahl der Teile, die für die
Montage gebraucht wird. Anmerkung: Sollte Sie ein Teil nicht im Teilebeutel finden, überprüfen Sie, ob es
nicht schon an einem anderen Teil befestigt worden ist.
M4 Federring
M4 Scheibe
M8 Federring
Wellenscheibe
M8 Scheibe
M8 Kontermutter
M10
(111)–2
(88)–6
(79)–5
Klemmmutter
(102)–8
(112)–8
(90)–3
(81)–2
M4 x 16mm
M4 x 16mm
M4 x 32mm
M4 x 47mm Schraube
Schraube
Halbrundschraube
Halbrundschraube
(108)–2
(104)–8
(101)–8
(105)–6
Lagerungs-
Abstandhalter
(118)–4
M8 x 23mm
M8 x 23mm
M8 x 41mm
Nabenschraube
Ansatzschraube (115)–4
Linsenschraube (78)–4
Linsenschraube (84)–4
(87)–8
M10 x 80mm Einsteckschraube
M8 x 69mm Linsenschraube
(82)–2
(80)–1
M10 x 127mm Linsenschraube (83)–2
Transportgriff-
Schraube (117)–4
