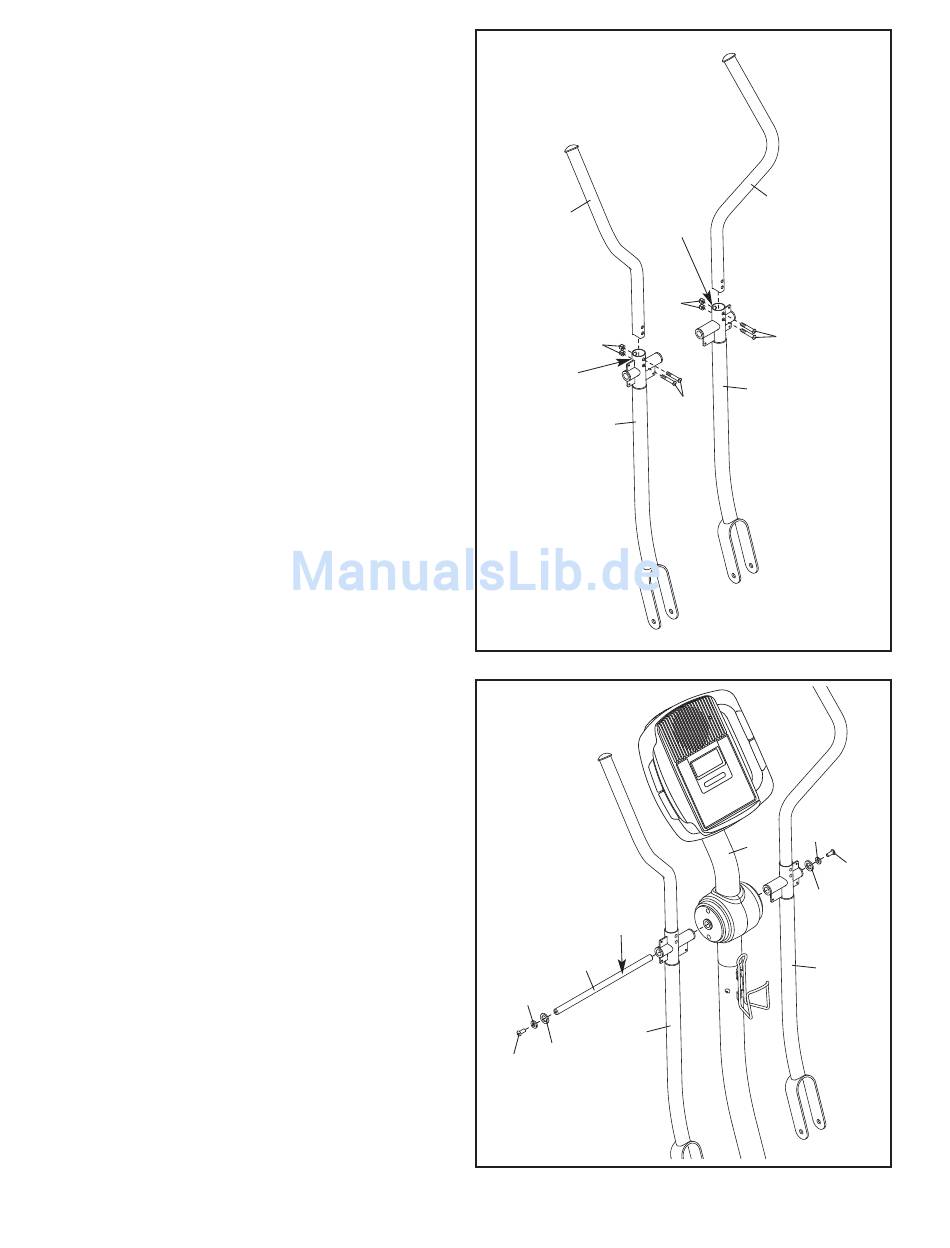

9. Identifizieren Sie den linken Oberkӧrperarm (8)
und den linken Oberkörperfuss (11), welche mit
einem "Left" Aufkleber markiert sind, und legen
Sie diese wie angezeigt aus. (L oder Left
bedeutet links; R oder Right bedeutet rechts).
Fügen Sie den linken Oberkӧrperarm (8) in den
linken Oberkörperfuss (11) ein.
Befestigen Sie den linken Oberkӧrperarm (8)
mit zwei M8 x 41mm Linsenbolzen (78) und
zwei M8 Kontermuttern (79). Achten Sie
darauf, dass die Kontermuttern in den sech-
seckigen Löchern des linken
Oberkörper-Arms stecken.
Befestigen Sie den rechten Oberkӧrperarm
(9) an den rechten Oberkӧrperfuss (12) auf
die gleiche Weise.
10. Schmieren Sie eine großzügige Menge des mit-
gelieferten Schmierfetts auf die Drehachse (74).
Fügen Sie die Drehachse in den Pfosten (3)
ein, und setzen Sie diese in die Mitte.
Richten Sie den linken Oberkörper-Arm (11) aus
wie angezeigt und schieben Sie ihn auf das
linke Ende der Drehachse (74).
Anschliessend, schieben Sie den rechten
Oberkӧrperfuss (12) auf das rechte Ende der
Drehachse (74) auf.
Ziehen Sie eine M8 x 23mm Linsenschraube
(84) mit einer M8 Scheibe (88) und einer
Federscheibe (111) an jedem Ende der Dreh-
Achse (74) fest. Achten Sie darauf, dass sich
die Federscheiben an den Enden der
Drehachse befinden.
9
Sechs-
eckigen
8
Löchern
79
Sechs-
eckigen
Löchern
11
10
Schmierfett
74
88
11
111
84
10
9
79
78
12
78
88
3
111
12
84
