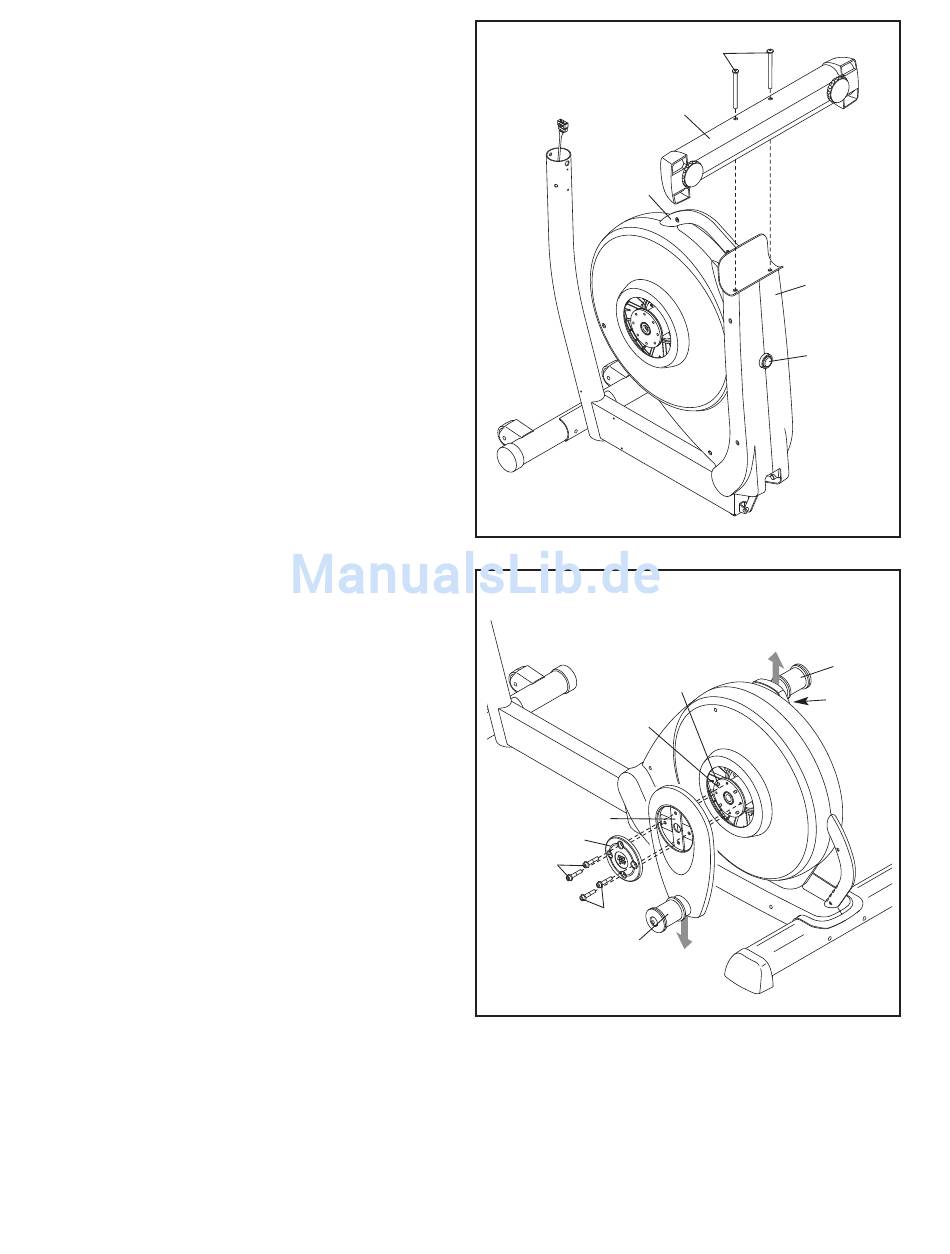

3. Bringen Sie die hintere Stützstange (7) mit zwei
M10 x 127mm Linsenschrauben (83) am
Klapprahmen (2) an.
Halten Sie nun den Griff am Klipprahmen (2)
und drücken Sie den Verriegelungsknopf (68)
nieder. Geben Sie dann den Rahmen in eine
tiefere Position, sodass der hintere Stützstange
(7) am Boden aufliegt.
4. Halten Sie eine Nabenabdeckung (75) und einen
Kurbelarm (36) an die linke Kurbelnabe (38).
Gleichen Sie die Lӧcher in der Nabenabdeckung
(75) und der Kurbel (36) mit den unbenutzten
Lӧchern in der linken Kurbelnabe (38) an.
Fügen Sie vier Nabenschrauben (87) in die
Nabenabdeckung (75) und die Kurbel (36) ein.
Anschliessend, ziehen Sie die Nabenschrauben
mit den Fingern in die linke Kurbelnabe (38) fest.
Tipp: Ziehen Sie zuerst eine der Nabe-
Schrauben fest an und dann die von ihr am
weitesten entfernte Nabe-Schraube. Danach
ziehen Sie die übrigen beiden Nabe-
Schrauben fest an.
Wiederholen Sie diesen Schritt auf der anderen
Seite des Ellipsentrainers; achten Sie darauf,
dass die Kurbelarme (36) so ausgerichtet
sind, dass sich die Hülsen der Kurbelbuch-
senhülse (43) in der angezeigten Position
befinden.
Anmerkung: Auf der rechten Seite befinden
sich keine Rollenschrauben (98).
3
Griff
4
38
36
75
87
87
43
7
83
7
2
68
43
98
36
