MONTAGE
Zur Montage braucht man zwei Personen. Legen Sie alle Teile des elliptischen Trainingsgeräts auf einer dafür
freigemachten Fläche aus und entfernen Sie alle Verpackungsmaterialien. Werfen Sie diese jedoch erst weg,
wenn die Montage komplett fertiggestellt ist.
Zur Montage braucht man einen Kreuzschraubenzieher
schlüssel

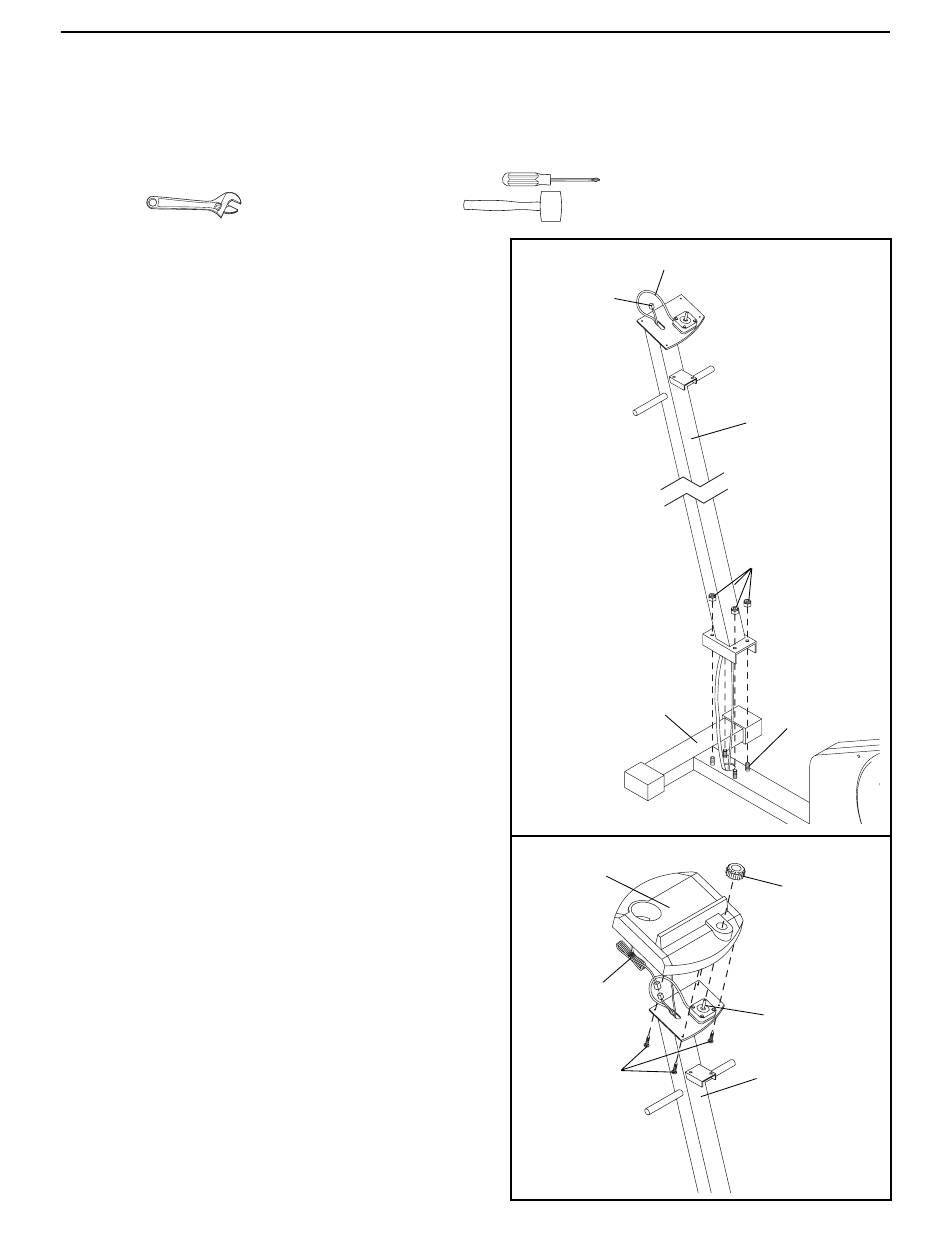

1. Während eine andere Person den Lenkerpfosten (3)
wie gezeigt an den Rahmen hält, ziehen Sie vorsich-
tig das Widerstandskabel (26) und den Sensordraht
(25) aus dem oberen Teil des Lenkerpfostens bis
beide straff sind zwischen dem Lenkerpfosten und
Rahmen.
Schieben Sie den Lenkerpfosten (3) auf die
geschweißten Bolzen des Rahmens (1). Achten Sie
darauf, dass Sie das Widerstandskabel (26) und
den Sensordraht (25) nicht einklemmen. Befestigen
Sie eine M10 Nylon-Verschlussmutter (29) auf jeden
geschweißten Bolzen.
2. Während eine andere Person den Computer (6) an
den Lenkerpfosten (3) hält, verbinden Sie den
Computerdraht mit dem Sensordraht (25).
Führen Sie den Sensordraht (25) wieder in der
Lenkerpfosten (3). Befestigen Sie den Computer (6)
mit vier M4 x 16mm Schrauben (38) an der Lenker-
pfosten. Achten Sie darauf, daß Sie den
Computerdraht nicht einklemmen.
Drücken Sie den Widerstandsknopf (50)
Widerstandskontrolle (26).
, und einen Gummihammer
, zwei verstellbare Schrauben-
.
1
25
2
6
Computerdraht
38
6
26
3
29
Geschweißte
1
Bolzen
50
26
3
