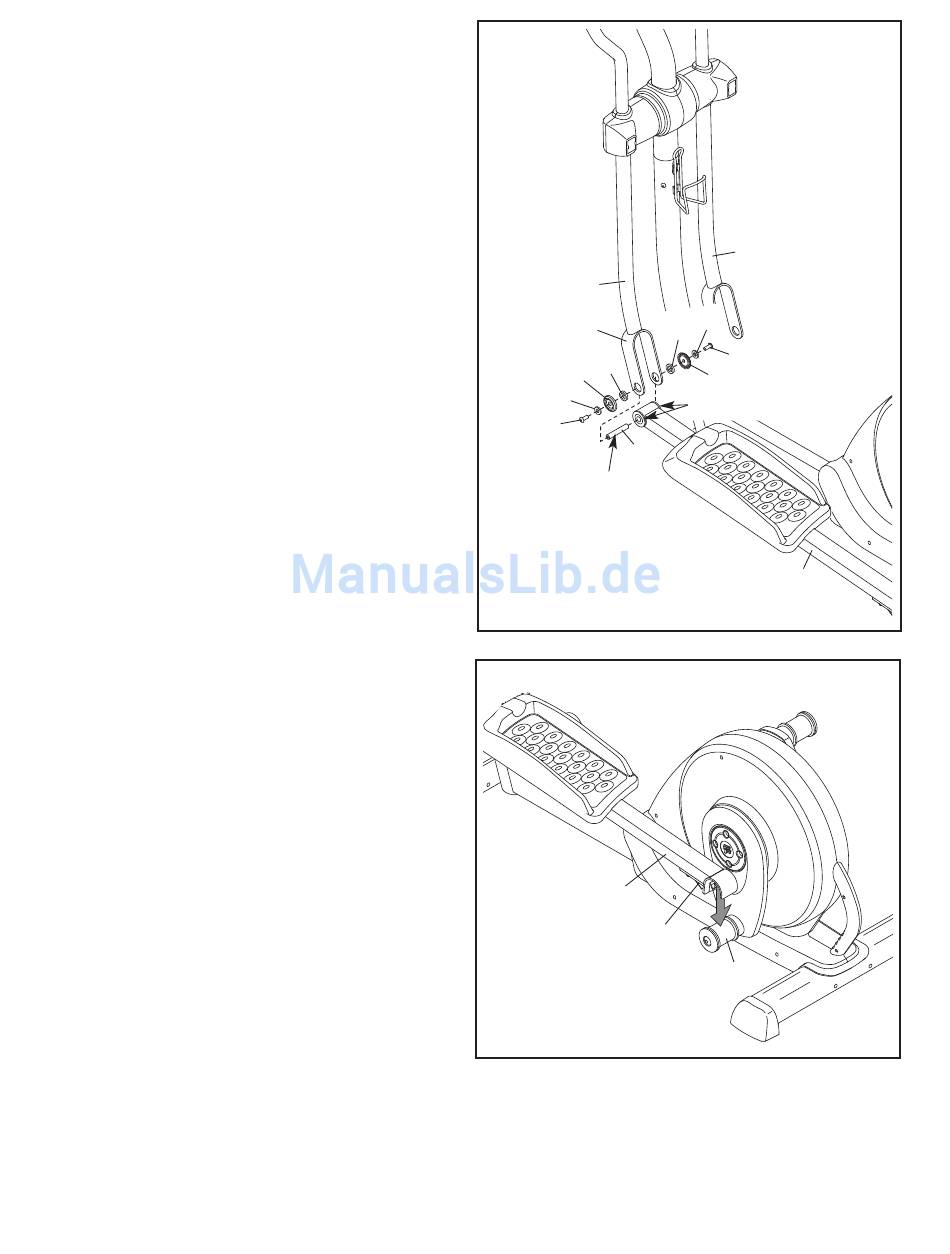

13. Schmieren Sie ein wenig Schmierfett auf eine
Pedalarmachse (32) und den zwei
Pedalarmlager (33) im linken Pedalarm (14).
Als nӓchstes, drehen Sie eine M8 x 23mm
Ansatzschraube (115), eine M8 Scheibe (88),
und eine Pedalarm-Abdeckung (31) in ein Ende
der Pedalarmachse (32) ein. Ziehen Sie die
Ansatzschraube noch nicht fest an.
Während eine andere Person das vordere Ende
der Pedalbein (14) innerhalb der Klammer am
linken Oberkörper-Arm (11) hält, schieben Sie je
einen Lagerungs-Abstandhalter (118) in beide
Seiten der Klammer hinein.
Fügen Sie die Pedalarmachse (32) in den
linken Oberkӧrperfuss (11) und den linken
Pedalarm (14) ein.
Drehen Sie noch eine M8 x 23mm
Ansatzschraube (115), M8 Scheibe (88), und
Pedalarm-Abdeckung (31) in das andere Ende
der Pedalarmachse (32) ein.
Ziehen Sie beide M8 x 23mm Ansatz-
schrauben (115) fest.
Wiederholen Sie diesen Schritt, um die
rechte Pedalschiene (nicht abgebildet) am
rechten Oberkörper-Arm (12) zu befestigen.
14. Heben Sie den Riegel auf der Unterseite der
linken Pedalbein (14) hoch und stecken Sie die
linke Pedalschiene auf die linke Hülse der
Kurbel-Buchse (43).
Lockern Sie den Riegel, und sorgen Sie dafür
dass der linke Pedalarm (14) sicher mit der
Kurbelbuchsenhülle (43) verbunden ist.
Verbinden Sie die rechte Pedalschiene (nicht
abgebildet) genauso.
Siehe Schritt 5. Ziehen Sie sowohl die M8 x
69mm Linsenschrauben (80), als auch die bei-
den M8 x 23mm Linsenschrauben (84) fest.
15. Achten Sie darauf, dass alle Teile fest angezogen sind, bevor Sie den Ellipsentrainer benutzen.
Anmerkung: Möglicherweise werden ein paar Teile nach Vollendung der Montage übrig sein. Legen Sie zum
Schutz des Bodens oder des Teppichs eine Unterlage unter den Ellipsentrainer.
13
11
Klammer
31 118
88
115
32
Schmierfett
14
14
Riegel
12
12
88
118
115
31
33—Schmieren
14
43
