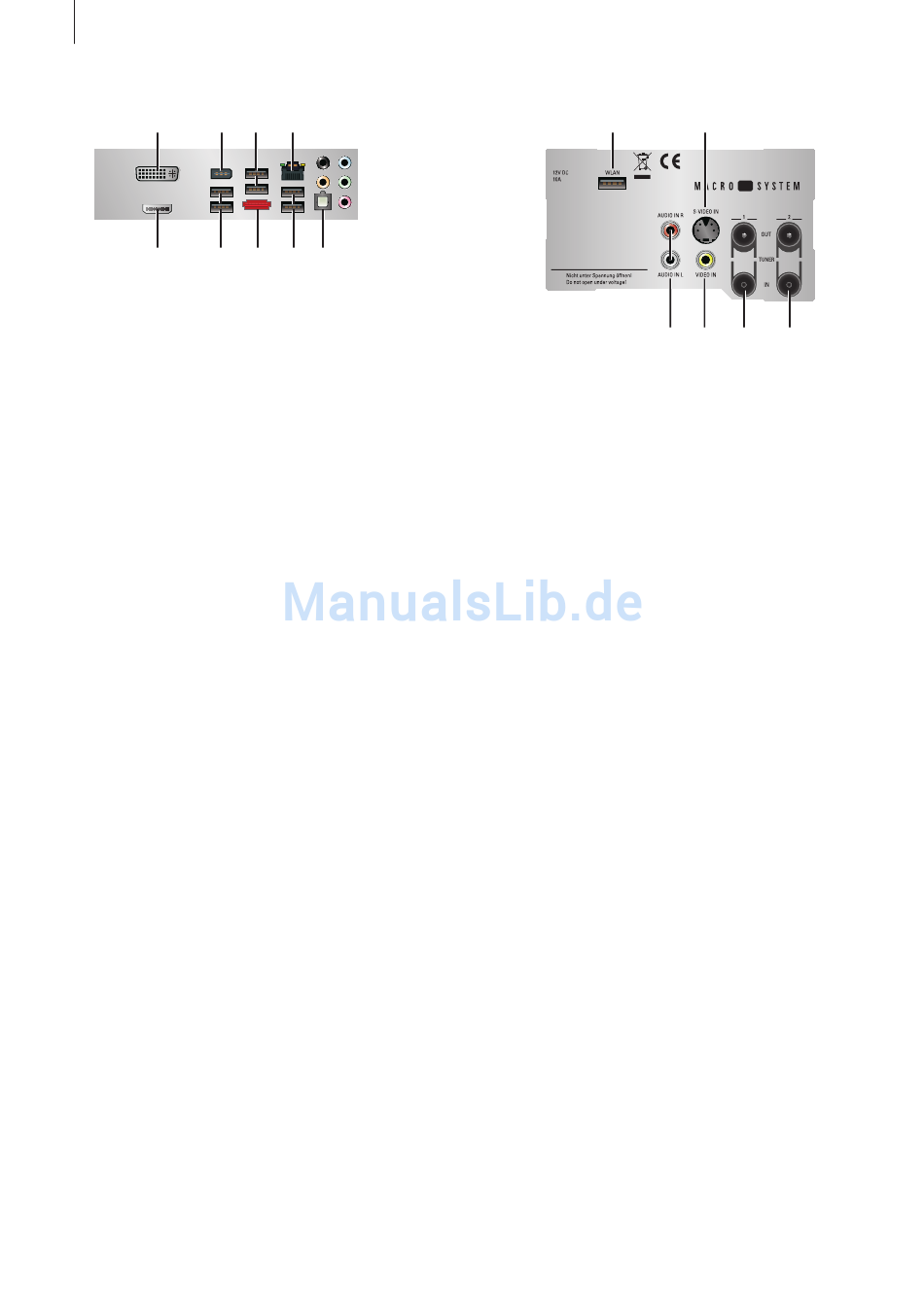

Anschlüsse Geräterückseite DVC1500 /DVC3000
2
6
3
4
Anschließen eines TV-Gerätes
Verbinden Sie mit dem mitgelieferten HDMI-Kabel den HDMI-
Anschluss des DVC-Gerätes (3) mit dem HDMI-Anschluss Ihres
Fernsehers.
Audio-Verkabelung
Über das HDMI-Kabel wird auch der Ton zum Fernseher über-
tragen.
Möchten Sie den Mehrkanal-Ton (Dolby Digital
hoher Qualität über einen separaten Verstärker wiedergeben,
muss der Verstärker mit einem entsprechenden Audio-Kabel
an den S/PDIF Ausgang (7) des DVC-Gerätes angeschlossen
werden.
Alternativ können Sie manche Verstärker auch über die HDMI-
Anschlüsse zwischen DVC- und TV-Gerät anschließen, wobei
dann keine weitere Verkabelung notwendig ist.
Anschluss an das Stromnetz
Zuletzt verbinden Sie den Schuko-Stecker des externen Netz-
teils mit einer Netzsteckdose und die Buchse des Netzteils mit
dem entsprechenden Anschluss an der Rückseite des Gerätes
(rechts neben dem Kühlkörper). Das Gerät könnte sich nach
dem Anschluss an das Stromnetz selbstständig einschalten.
Das ist eine normale Reaktion, da es sich nach einem Strom-
ausfall im normalen Betrieb auch wieder einschalten wird, um
eine Aufnahme fortzusetzen oder um die noch anstehenden
Aufnahmeprogrammierungen zu prüfen. Hat sich das Gerät
selbstständig eingeschaltet, gehen Sie direkt in die Basisein-
stellungen. Diese finden Sie im Kapitel „Basiseinstellungen"
erläutert.
Hinweis: Sorgen Sie für eine ausreichende Belüftung des
Netzteiles.
4
5
8
4
7
®
oder DTS
14
Übersicht aller Anschlüsse
(1) Netzanschluss (nicht abgebildet)
Hier schließen Sie das ext. Netzteil wie oben beschrieben an.
(2) DVI
Der DVI-Ausgang dient zur volldigitalen Bildausgabe zum TV-
Gerät.
(3) HDMI
®
) in
Der HDMI-Ausgang dient zur volldigitalen Ausgabe von Bild
und Ton zum TV-Gerät.
(4) USB
Hier können Sie für den Videoschnitt Betrieb benötigte Erwei-
terungen anschließen (z.B. Trackball, Kartenleser, Tastatur,
externes Display). Aber auch unter Relax Vision können hier
externe USB-Geräte (z.B. eine Festplatte für Galileo oder ein
USB Stick) angeschlossen werden.
(5) Ethernet
Über diese Schnittstelle können Sie in Verbindung mit einem
Router Daten von Ihrem PC einlesen.
(6) DV (IN/OUT)
Zum Anschluss eines HDV/Mini-DV/DV-Rekorders/Ihrer Kame-
ras, sowie weiterer Geräte mit DV-Anschluss.
Achtung: Nicht bei allen Geräten verfügbar!
(7) S/PDIF OUT (optisch)
Der optische S/PDIF-Ausgang dient zur Verkabelung mit einem
digitalen Verstärker.
(8) eSATA
Mit diesem Anschluss können Sie, falls vorhanden, ein exter-
nes Festplatten-System mit eSATA Anschluss verbinden.
(9) Tuner 1 IN / OUT
Hier schließen Sie Ihr Antennenkabel an (s.o. Anschließen des
Antennenkabels).
11
13 12
9
10
