Aufbau und Wirkungsweise

2.1 Aufbau

Die Drehmoment-Messwellen T32FNA bestehen aus einem als Messkörper
ausgebildeten Rotor, der von einem Gehäuse (Stator) umgeben wird.
Der Rotor ist an den beiden Enden mit Flanschen versehen. Darüber wird die
Messwelle mit den Wellenstümpfen des Messobjektes oder zwischengeschal-
teten Kupplungen verschraubt. Auf dem als Hohlwelle ausgebildeten Rotor
sind Dehnungsmessstreifen (DMS) appliziert. In der Hohlwelle ist die Elektro-
nik für Brückenspeisespannungs- und Messsignalübertragung integriert. Die
Hülse des Messkörpers trägt einen Zahnkranz mit 15 Zähnen für die Dreh-
zahlmessung sowie die Übertragungselemente für die induktive Übertragung
der Speisespannung auf den Rotor und der Messsignale auf den Stator.
Im Stator sitzen vier induktive Messköpfe. Diese nehmen die der Drehzahl
proportionalen Impulse auf und bilden zwei Impulsspannungsreihen. Daraus
wird das Drehzahlsignal gewonnen und die Drehrichtung bestimmt.
Am Stator befindet sich der Anschlusskasten mit je einem 7poligen Stecker
für das Drehmoment- und Drehzahlsignal. An der dem Anschlusskasten ge-
genüberliegenden Seite liegt der Statorsockel mit vier Gewindebohrungen M
8. Damit wird der Stator montiert und abgestützt.
8
Rotor:
1. Zahnkranz (Drehzahlmessung)
5. Induktives Übertragungssystem
6. DMS-Applikation

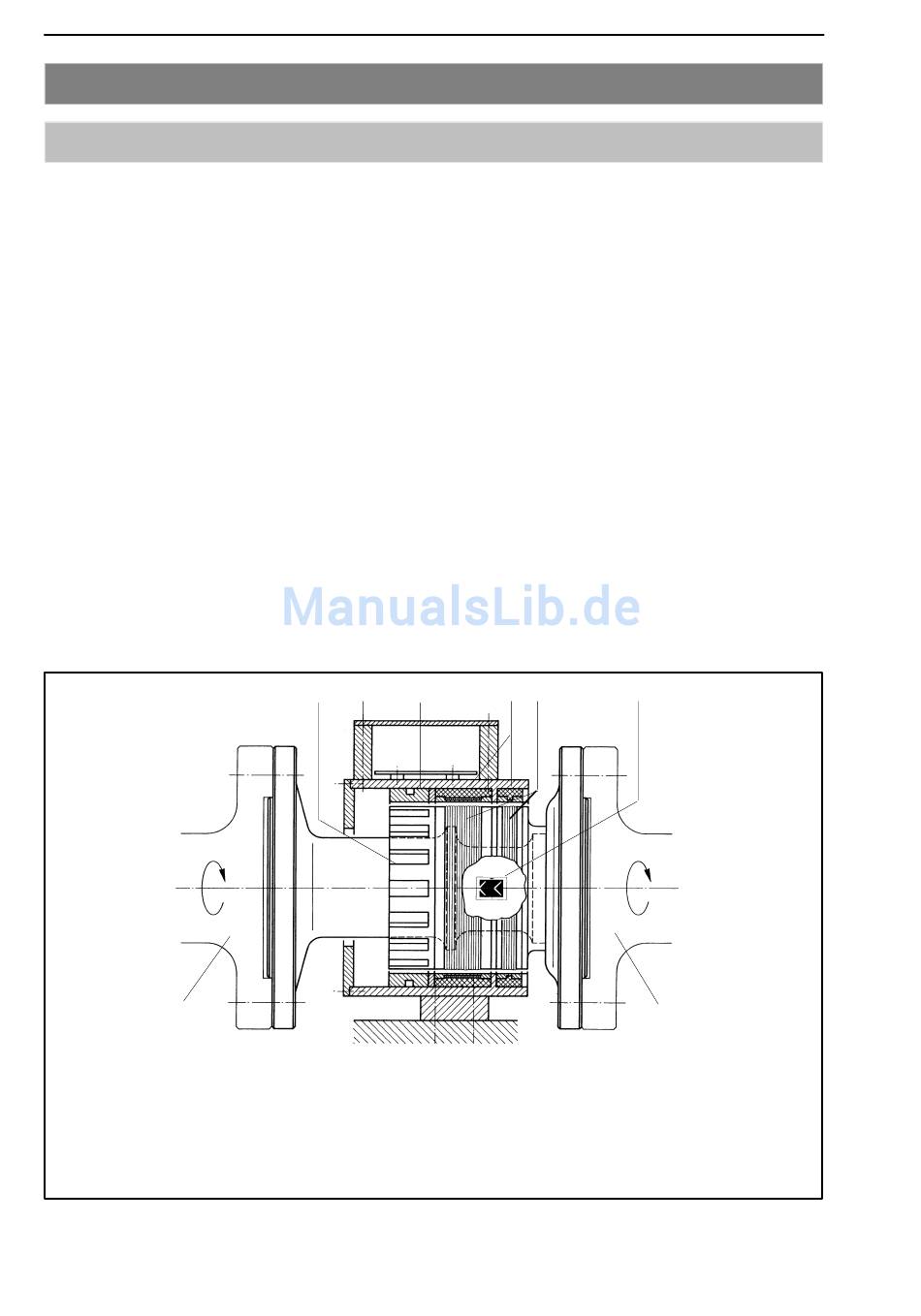

Abb. 2.1: Mechanischer Aufbau, Prinzipzeichnung
HBM
1 2
Flansch A
8. Wellenstümpfe des Messobjektes
3 4 5
Flansch B
Stator:
2. Anschlusskasten
3. Induktiver Messköpfe
4. Induktives Übertragungssystem
7. Statorsockel
T32FNA
6
8
A0149-12 de
