HBM 1-CON-P1007 Montageanleitung

Montageanleitung sensorseitiger Stecker (14polig ODU)
HBM-Bestellnummer: 1−CON−P1007
Kurzbeschreibung:
Der Stecker 1−CON−P1007 (14polig, ODU, IP68) dient dem Anschluss von Aufnehmern / Sensoren an bestimmte
Module der Serie QuantumX in IP67-Bauweise. Diese Anleitung unterstützt Sie bei der Integration des Kabels, sowie
beim Einlöten der Litze. Hinweise zur Belegung des Steckers finden Sie in der Bedienungsanleitung. Die technischen
Merkmale jedes Eingangs werden im Datenblatt erläutert.
Kabelempfehlung:
 6adriges Kabel mit 7,5 − 8 mm Gesamtdurchmesser
 Leitungsquerschnitt von max. je 0.38 mm
(Lötkelche Innendurchmesser)
Lieferumfang
Montage

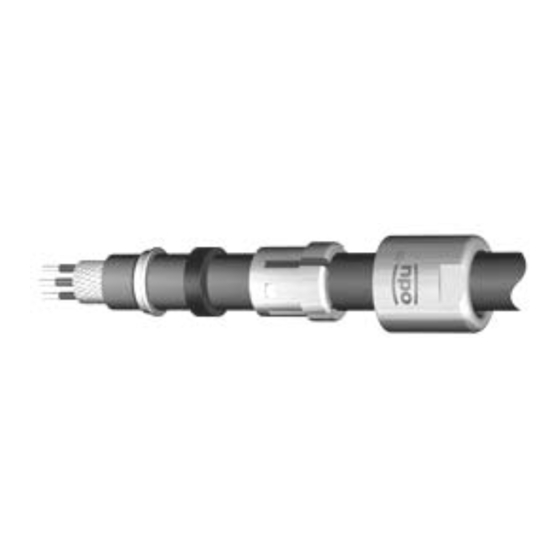

1. Knickschutz (nicht abgebildet), Spannmutter, Spannzange, Dichtung und
Schirmring über das Kabel schieben (Abbildung A).
Lötversion
2. Kabel und Leiter abisolieren (Abbildung B).
3. Vorzugsweise Adern verzinnen.
4. Litze nach Nummerierung in Kontakte löten (Abbildung C).
5. Schirm aufspreizen, Halbschalen im Einsatz einhängen.
6. Schirmring und Spannzange gegen die Halbschalen schieben, so dass der
Schirm zwischen Schirmring und Halbschalen eingeklemmt wird.
7. Das montierte Kabel unter Beachtung der Führungen in das Steckergehäuse
schieben.
8. Spannmutter auf den montierten Stecker schrauben und mit Gabelschlüssel
anziehen (Schlüsselweite 10). Damit ist die Montage beendet.
430.11−2008EA Blatt 2 und 3 Version: a
Hottinger Baldwin Messtechnik GmbH
Im Tiefen See 45  64293 Darmstadt  Germany
Tel. +49 6151 803-0  Fax: +49 6151 803-9100
Email: info@hbm.com  www.hbm.com
Halbschale
Gehäuse
Löteinsatz
Halbschale
30398
ODU-Materialnummer: ODU MINI−SNAP S42B0C−P14MFG0−80CP
2
(entspricht AWG22)
Crimpeinsatz
Spannmutter
Spannzange
Dichtung
Stützscheibe (optional)
Schirmring
Draufsicht (Lötseite)
1
A
2
Einzelader
Isolierung
9
B
Alle Maße in mm
Lötkolben
C
10
2,5
Schirm
Kabel
