CFT
4

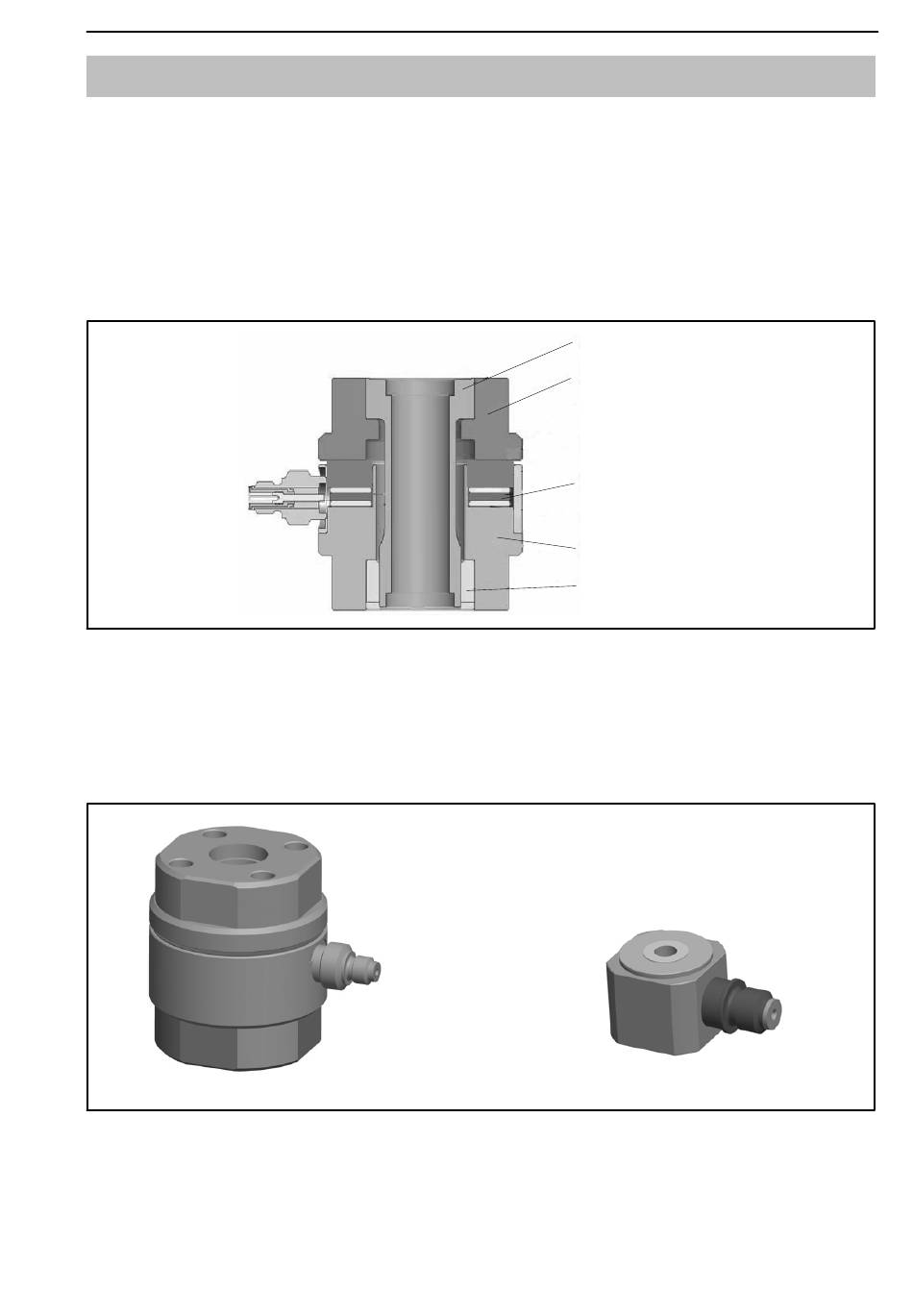

Aufbau und Funktionsprinzip
Der Kraftaufnehmer CFT basiert auf dem piezoelektrischen Prinzip.
Über vorgespannte Grundplatten werden Druckkräfte auf die
kraftempfindlichen Messelemente übertragen. Diese trennen proportional zum
Kraftverlauf elektrische Ladungen, die mittels eines Ladungsverstärkers in ein
analoges Spannungssignal umgesetzt werden können.
Die Kraft wird über die obere/untere Montagefläche eingeleitet. Je nach
Messbereich kann der Aufnehmer über ein zentrales Innengewinde oder über
vier Flanschgewinde mit der kundenseitigen Lasteinleitung verbunden
werden.
Die Messung erfolgt durch das piezoelektrische Messprinzip mit sehr hoher
Steifigkeit (siehe Nennmessweg in den technischen Daten).
Der Kraftaufnehmer ist hermetisch verschweißt. Druckkraft erzeugt negative
elektrische Ladung.
A2529-2.0 en/de/fr
50 kN
Dehnschraube
Druckstück
Messelemente
Gehäuse
Spannstück
20 kN
27
HBM
