16

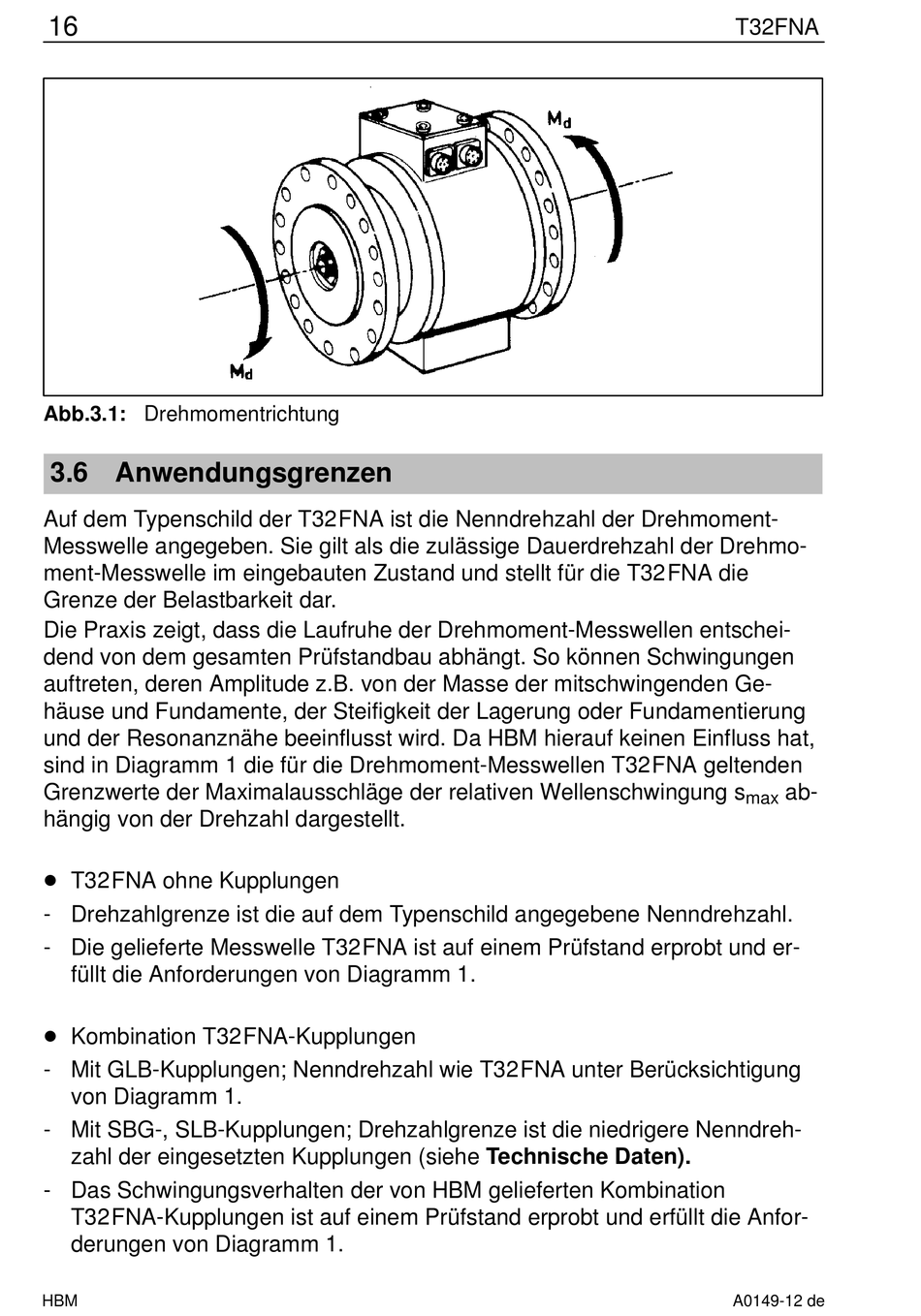

Abb.3.1: Drehmomentrichtung

3.6 Anwendungsgrenzen

Auf dem Typenschild der T32FNA ist die Nenndrehzahl der Drehmoment-
Messwelle angegeben. Sie gilt als die zulässige Dauerdrehzahl der Drehmo-
ment-Messwelle im eingebauten Zustand und stellt für die T32FNA die
Grenze der Belastbarkeit dar.
Die Praxis zeigt, dass die Laufruhe der Drehmoment-Messwellen entschei-
dend von dem gesamten Prüfstandbau abhängt. So können Schwingungen
auftreten, deren Amplitude z.B. von der Masse der mitschwingenden Ge-
häuse und Fundamente, der Steifigkeit der Lagerung oder Fundamentierung
und der Resonanznähe beeinflusst wird. Da HBM hierauf keinen Einfluss hat,
sind in Diagramm 1 die für die Drehmoment-Messwellen T32FNA geltenden
Grenzwerte der Maximalausschläge der relativen Wellenschwingung s
hängig von der Drehzahl dargestellt.
D T32FNA ohne Kupplungen
- Drehzahlgrenze ist die auf dem Typenschild angegebene Nenndrehzahl.
- Die gelieferte Messwelle T32FNA ist auf einem Prüfstand erprobt und er-
füllt die Anforderungen von Diagramm 1.
D Kombination T32FNA-Kupplungen
- Mit GLB-Kupplungen; Nenndrehzahl wie T32FNA unter Berücksichtigung
von Diagramm 1.
- Mit SBG-, SLB-Kupplungen; Drehzahlgrenze ist die niedrigere Nenndreh-
zahl der eingesetzten Kupplungen (siehe Technische Daten).
- Das Schwingungsverhalten der von HBM gelieferten Kombination
T32FNA-Kupplungen ist auf einem Prüfstand erprobt und erfüllt die Anfor-
derungen von Diagramm 1.
HBM
T32FNA
ab-
max
A0149-12 de
