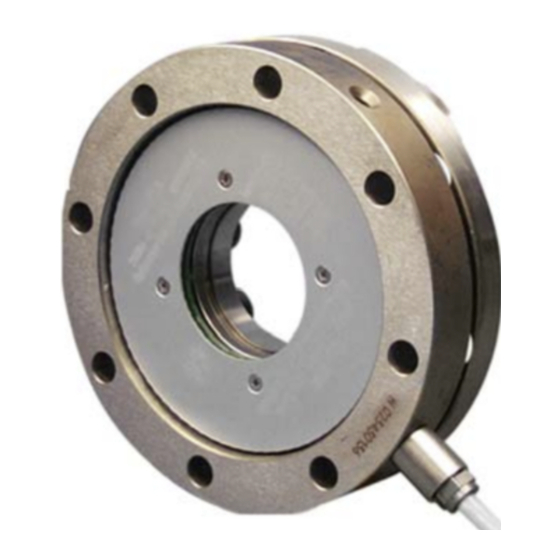

HBM TB1A Montageanleitung
Referenz-drehmomentmessscheibe
Vorschau ausblenden
Andere Handbücher für TB1A:
- Montageanleitung (76 Seiten) ,
- Montageanleitung (108 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für HBM TB1A
Inhaltszusammenfassung für HBM TB1A
- Seite 1 Montageanleitung Referenz- Drehmomentmessscheibe TB1A A0162-51 de...
- Seite 3 TB1A Inhalt Seite Sicherheitshinweise ..........
- Seite 4 TB1A Sicherheitshinweise Bestimmungsgemäßer Gebrauch Die Referenz-Drehmomentmessscheibe TB1A ist ausschließlich für Drehmo- mentmessaufgaben und direkt damit verbundene Steuerungs- und Rege- lungsaufgaben zu verwenden. Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Zur Gewährleistung eines sicheren Betriebes darf der Aufnehmer nur nach den Angaben in der Montageanleitung verwendet werden.
- Seite 5 TB1A In dieser Montageanleitung wird auf Restgefahren mit folgenden Symbolen hingewiesen: WARNUNG Symbol: Bedeutung: Möglicherweise gefährliche Situation Weist auf eine mögliche gefährliche Situation hin, die − wenn die Sicherheits- bestimmungen nicht beachtet werden − Tod oder schwere Körperverletzung zur Folge haben kann.
- Seite 6 TB1A Umbauten und Veränderungen Der Aufnehmer darf ohne unsere ausdrückliche Zustimmung weder konstruk- tiv noch sicherheitstechnisch verändert werden. Jede Veränderung schließt eine Haftung unsererseits für daraus resultierende Schäden aus. Qualifiziertes Personal Der Aufnehmer ist nur von qualifiziertem Personal ausschließlich entspre- chend der technischen Daten in Zusammenhang mit den ausgeführten Si-...
- Seite 7 TB1A Lieferumfang Im Lieferumfang sind enthalten: 1 Referenz-Drehmomentmessscheibe 1 Montageanleitung 1 Prüfprotokoll Anwendung Die Aufnehmer messen statische und dynamische Drehmomente im nichtdre- henden Betrieb. Die Nenndrehmomente liegen im Bereich von 100 N⋅m bis 10 kN⋅m. Transfer−Drehmomentaufnehmer Hauptanwendungen sind der Transfer des Drehmomentes z. B. beim Kalibrie- ren von Referenzaufnehmern in Prüf−...
- Seite 8 TB1A Aufbau und Wirkungsweise 3.1 Mechanischer Aufbau Die Referenz-Drehmomentmessscheibe besteht aus einem mit Dehnungs- messstreifen applizierten Messkörper und einem damit verschraubten An- schlussflansch. Anschlussflansch Messseite Messkörper Abb.3.1: Mechanischer Aufbau Montage 4.1 Allgemeine Einbauhinweise Beim Einbau der Drehmomentmessscheibe in Prüfstände beeinflussen die Prüfstandskomponenten (Rahmen, Kupplungen, Anschlussflansche, Ver-...
- Seite 9 TB1A • Von der Aufnehmer-Kalibrierung abweichende Steifigkeitsbedingungen im Wellenstrang Diese Rückwirkungen des Prüfstandes auf den Referenzaufnehmer werden z. B. durch adaptierbare Hebel-Masse-Systeme einkalibriert. Hebel−Kraft−Vorrichtung für stati- sches Drehmoment Zu kalibrierender Drehmomentaufnehmer TB1A Blockiervorrichtung Kalibrierprüfvorrichtung mit Refe- renzaufnehmer Abb.4.1: Beispiel für den Einbau in eine Kalibrierprüfvorrichtung Parasitäre Belastungen...
- Seite 10 Drehstäben notwendig sein. Abweichende Steifigkeitsbedingungen Weichen die Steifigkeitsbedingungen im Wellenstrang (in der Nähe der Dreh- momentmessscheibe) von den Bedingungen bei der Kalibrierung in der HBM− Normalenmesseinrichtung ab, führt dies zu einer veränderten Drehmoment- einleitung in die Drehmomentmessscheibe.
- Seite 11 TB1A 4.2 Einbaulage Die Einbaulage der Referenz-Drehmomentmessscheibe ist beliebig. Bei rechtsdrehendem Moment (im Uhrzeigersinn) steht in Verbindung mit HBM- Messverstärkern ein positives Ausgangssignal an. 4.3 Bedingungen am Einbauort Die Referenz-Drehmomentmessscheiben TB1A sind in der Schutzart IP54 nach EN 60529 ausgeführt. Die Messscheiben sind vor grobem Schmutz, Staub, Öl, Lösungsmitteln und Feuchtigkeit zu schützen.
- Seite 12 TB1A Beim Einbau der Referenz-Drehmomentmessscheibe als Vergleichsnormal in Kalibrierprüfständen ist das zu messende Drehmoment von der Messseite (siehe Abb.4.2) einzuleiten. Schlitzschrauben Typenschild Messseite Verschraubung Messkörper−Anschlussflansch Abb.4.2: Werkseitig verlackte Verschraubungen Montagefolge: 1. Verwenden Sie saubere, ebene (Planlauftoleranz 0,01 mm) und möglichst geschliffene ( R <...
- Seite 13 TB1A WARNUNG Die Schraubenköpfe (Z), siehe Abb.4.3, dürfen nicht am Anschluss- flansch anliegen. Bei Wechsellasten: Kleben Sie alle Verbindungsschrauben mit einer Schraubensicherung (mittelfest) in das Gegengewinde, um einen Vor- spannverlust durch Lockern auszuschließen. 4. Bei geschnittenem Gewinde sollte der Adapterwerkstoff eine Streckgrenze von mindestens 900 N/mm aufweisen.
- Seite 14 TB1A ACHTUNG Die maximale Einschraubtiefe im Anschlussflansch (nach Tabelle 4.1) ist unbedingt einzuhalten! Andernfalls kann es zu erheblichen Messfehlern durch Drehmomentennebenschluss oder zur Beschädigung des Aufneh- mers kommen. Nenndreh- Befestigung Befestigungs- Maximale Vorgeschriebenes moment sschrauben schrauben Einschraubtiefe (Y) der Anziehdrehmome...
- Seite 15 TB1A Einbau als Transferaufnehmer Transferaufnehmer müssen möglichst unempfindlich gegenüber allen Einbau- einflüssen sein. Dies können Sie konstruktiv zum Beispiel durch speziell aus- gebildete Adaptionsflansche erreichen. Zum optimalen Übertragen des Kennwertes sollten ergänzend zu den schon genannte Empfehlungen für Referenzaufnehmer folgende Punkte beachtet werden: •...
- Seite 16 Damit der Einbau des Messflansches mit dem Adaptionsflansch problemlos durchgeführt werden kann, empfehlen wir folgende Flanschgestaltung: • Auf der Gegenseite des Flansches sind Durchgangsbohrungen vorzuse- hen, die dem Lochbild der TB1A entsprechen. Die Winkellage der Durch- gangsbohrungen soll der Winkellage der Gewindebohrungen der TB1A ent- sprechen.
- Seite 17 = Massenträgheitsmoment in kgm = Drehsteifigkeit in N⋅m/rad • Die Schwingbreite (Spitze/Spitze) darf max. 160 % (bei Nenndrehmoment 10 kN⋅m=120 %) des für die TB1A kennzeichnenden Nenndrehmomentes sein, auch bei Wechsellast. Dabei muss die Schwingbreite innerhalb des durch −M und +M festgelegten Belastungsbereiches liegen.
- Seite 18 Verlängerungskabel sollten geschirmt und kapazitätsarm sein. HBM bietet hierfür speziell die Kabel 1−KAB0304A−10 (konfektioniert) und KAB8/00-2/2/2 (Meterware, kann auch mit montiertem Geräteanschlussstecker geliefert wer- den) an. Die Anschlussbelegung für HBM-Messverstärker entnehmen Sie bitte der fol- genden Tabelle: Anschließen an einen Messverstärker Anschluss...
- Seite 19 TB1A 5.1 Hinweise für die Verkabelung Elektrische und magnetische Felder verursachen oft die Einkopplung von Störspannungen in den Messkreis. Diese Störungen gehen in erster Linie von parallel zu den Messleitungen liegenden Starkstromleitungen aus, aber auch von in der Nähe befindlichen Schützen oder Elektromotoren. Außerdem kön- nen Störspannungen auf galvanischem Wege eingekoppelt werden, insbeson-...
- Seite 20 Änderung des Kennwertes. Temperatureinflüsse auf das Kabel werden nicht ausgeregelt. Für viele messtechnische Anforderungen reicht allerdings die Messgenauigkeit auch bei der Vierleiter-Technik aus. Wartung Die Referenz-Drehmomentmessscheiben TB1A sind wartungsfrei. Zubehör Zusätzlich zu beziehen: • Steckermontage • Konfektioniertes Verlängerungskabel 1−Kab0304A−10.
- Seite 21 TB1A Technische Daten TB1A Genauigkeitsklasse 0,05 Drehmoment-Messsystem Nenndrehmoment M N⋅m Nennkennwert (Nennsignal- spanne zwischen Drehmo- ment = Null und Nenndrehmoment) mV/V Kennwerttoleranz (Abweichung der tatsächlichen Ausgangsgröße bei M von der Nennsignalspanne) t"0,1 Temperatureinfluss pro 10K im Nenntemperaturbereich auf das Ausgangssignal, bezo- gen auf den Istwert t"0,05...
- Seite 22 TB1A Nenndrehmoment M N⋅m Belastungsgrenzen Grenzdrehmoment, bezogen auf M Bruchdrehmoment, > 300 bezogen auf M > 400 Grenzlängskraft Grenzquerkraft Grenzbiegemoment N⋅m 1000 2500 4000 Schwingbreite nach DIN 50 100 (Spitze/Spitze) kN⋅m 0,16 0,32 12,0 Mechanische Werte Drehsteifigkeit kN⋅m/ 1000 1800...
- Seite 23 TB1A Ergänzende Angaben zur Klassifizierung mittels DKD-Messung nach DIN 51309 TB1A Klasse 0,1 (typisch 0,05) Nenndrehmoment M N⋅m Rel. Nullpunktabweichung f (Null- signalrückkehr), bezogen auf den End- wert t"0,025 (typisch t"0,012) Rel. Spannweite (0,2M ), bezo- N bis gen auf den Istwert bei unveränderter Einbaustellung b’...
- Seite 24 TB1A Abmessungen Ansicht A Messseite s = Messebene 3m Anschlusskabel Ansicht B Nenn- dreh- ∅ ∅ ∅ ∅ ∅ ∅ ∅ ± ±0,1 +0,2 moment 100 N⋅m 40,2 15,5 8xM6 200 N⋅m 40,2 30,5 17,5 8xM8 500 N⋅m 40,5 20,5...
- Seite 25 TB1A Abdruck der Konformitätserklärung A0162-51 de...
- Seite 26 TB1A A0162-51 de...
- Seite 28 Sie stellen keine Eigenschaftszusicherung im Sinne des §459, Abs. 2, BGB dar und begründen keine Haftung. Hottinger Baldwin Messtechnik GmbH Postfach 10 01 51, D-64201 Darmstadt Im Tiefen See 45, D-64293 Darmstadt Tel.: 061 51/ 8 03-0; Fax: 061 51/ 8039100 E−mail: support@hbm.com www.hbm.com A0162-51 de...
