Funktionsbibliothek
7.5.70.2

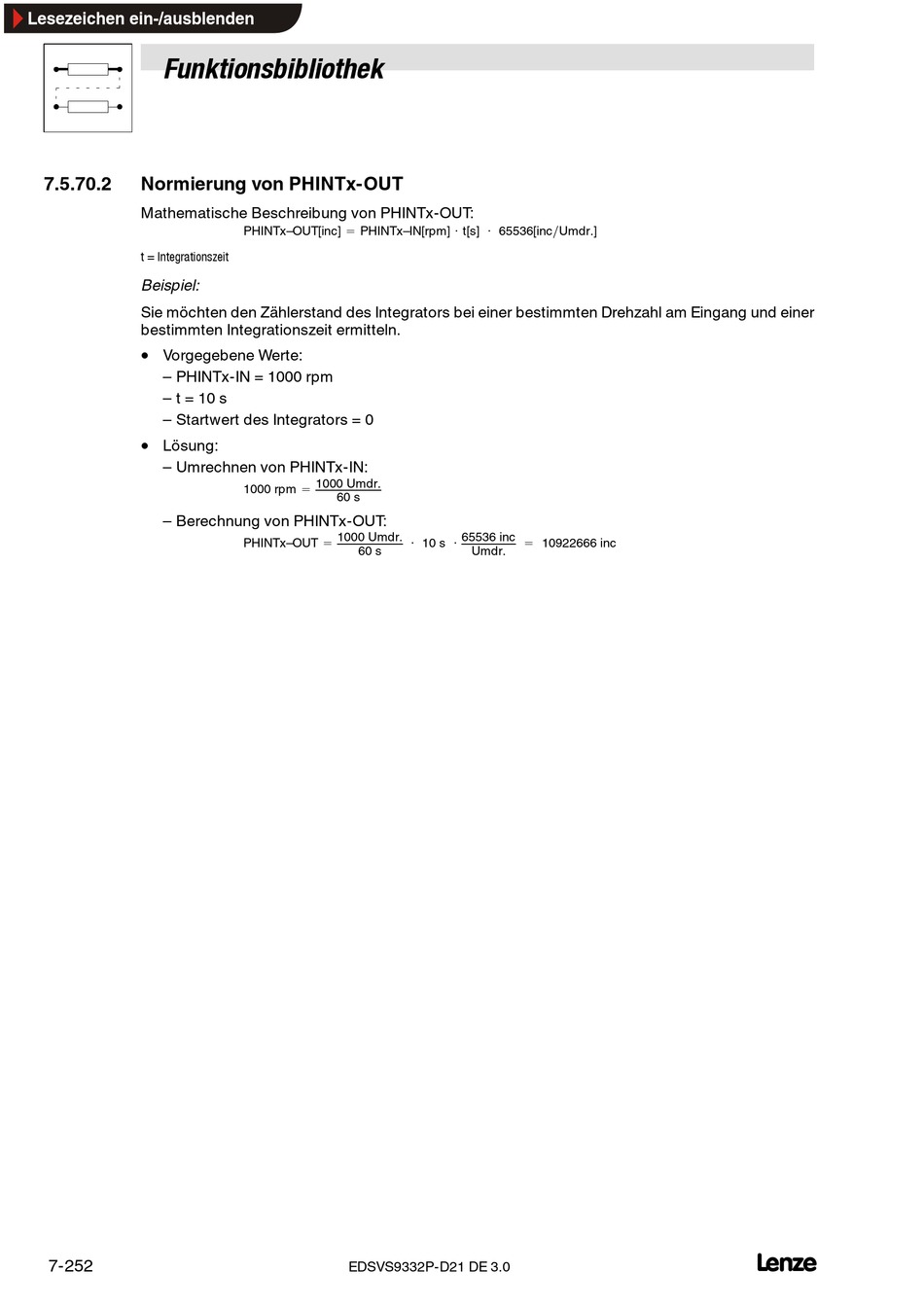

Normierung von PHINTx-OUT

Mathematische Beschreibung von PHINTx-OUT:
t = Integrationszeit
Beispiel:
Sie möchten den Zählerstand des Integrators bei einer bestimmten Drehzahl am Eingang und einer
bestimmten Integrationszeit ermitteln.
•
Vorgegebene Werte:
– PHINTx-IN = 1000 rpm
– t = 10 s
– Startwert des Integrators = 0
•
Lösung:
– Umrechnen von PHINTx-IN:
– Berechnung von PHINTx-OUT:
7-252
PHINTx–OUT[inc] = PHINTx–IN[rpm] ⋅ t[s] ⋅ 65536[inc∕Umdr.]
1000 rpm = 1000 Umdr.
60 s
PHINTx–OUT = 1000 Umdr. ⋅ 10 s ⋅ 65536 inc
60 s
EDSVS9332P-D21 DE 3.0
= 10922666 inc
Umdr.
