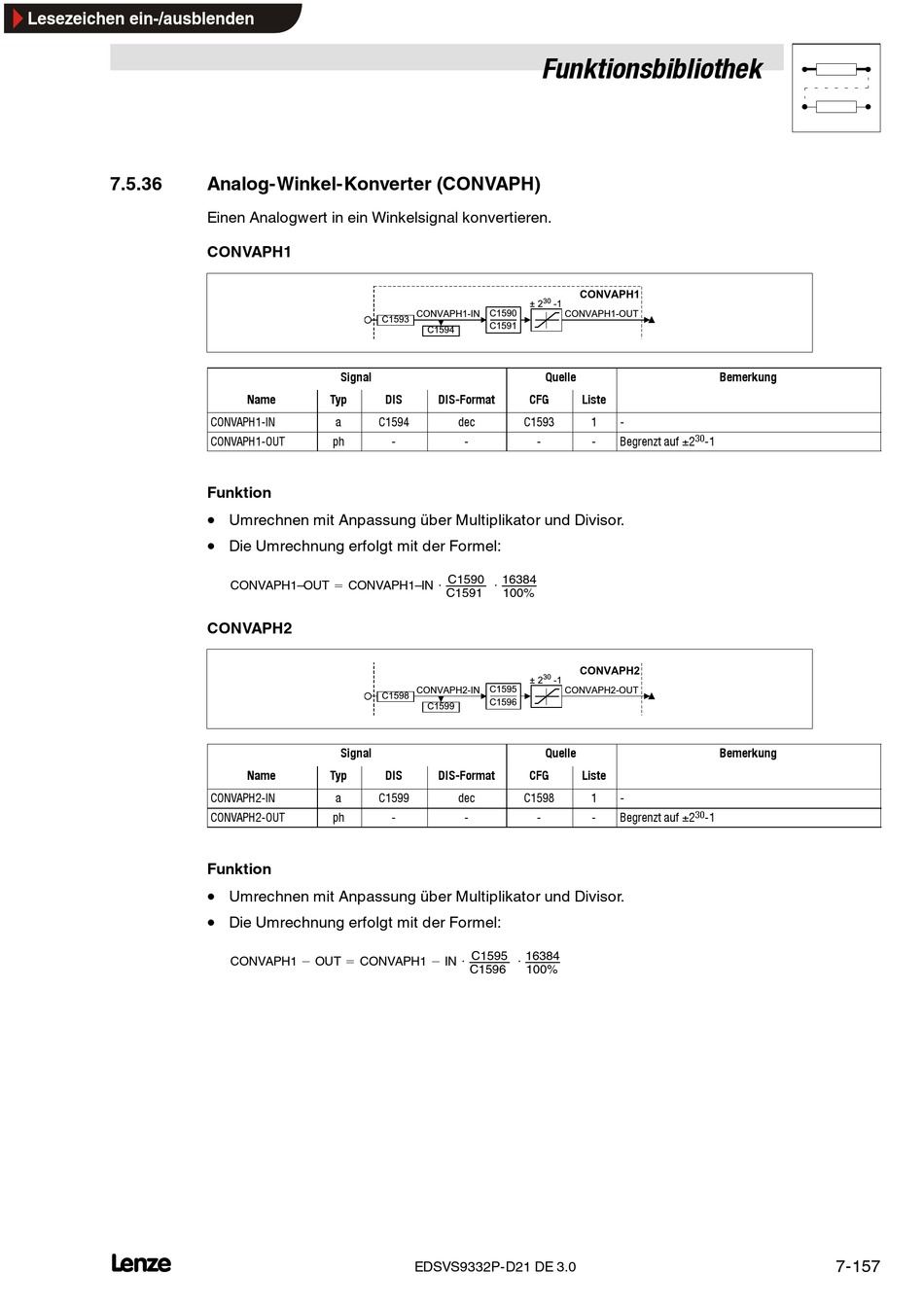

Analog-Winkel-Konverter (CONVAPH)

Einen Analogwert in ein Winkelsignal konvertieren.
CONVAPH1
Signal
Name Typ
CONVAPH1-IN a C1594
CONVAPH1-OUT ph
Funktion
•
Umrechnen mit Anpassung über Multiplikator und Divisor.
•
Die Umrechnung erfolgt mit der Formel:
CONVAPH1–OUT = CONVAPH1–IN ⋅ C1590
CONVAPH2
Signal
Name Typ
CONVAPH2-IN a C1599
CONVAPH2-OUT ph
Funktion
•
Umrechnen mit Anpassung über Multiplikator und Divisor.
•
Die Umrechnung erfolgt mit der Formel:
CONVAPH1 − OUT = CONVAPH1 − IN ⋅ C1595
Funktionsbibliothek
Quelle
DIS DIS-Format CFG
dec C1593
- - -
⋅ 16384
100%
C1591
Quelle
DIS DIS-Format CFG
dec C1598
- - -
⋅ 16384
C1596 100%
EDSVS9332P-D21 DE 3.0
Bemerkung
Liste
1 -
30
- Begrenzt auf ±2 -1
Bemerkung
Liste
1 -
30
Begrenzt auf ±2
- -1
