Die folgende Grafik zeigt die maximal mögliche Motorleitungslänge abhän-
gig vom Filtertyp und die daraus resultierende Störspannungskategorie
nach EN 61800−3. Abhängig von der verwendeten Motorleitung, vom ver-
wendeten Antriebsregler und von dessen Schaltfrequenz können die ge-
nannten maximalen Motorleitungslängen variieren.
1)
E82ZZxxxxxB230
1)
E82ZNxxxxxB230
³
EZN3A... ( 15 kW)
£
EZN3A... ( 11 kW)
5
EZN3B...
1)
E82ZNxxxxxB230

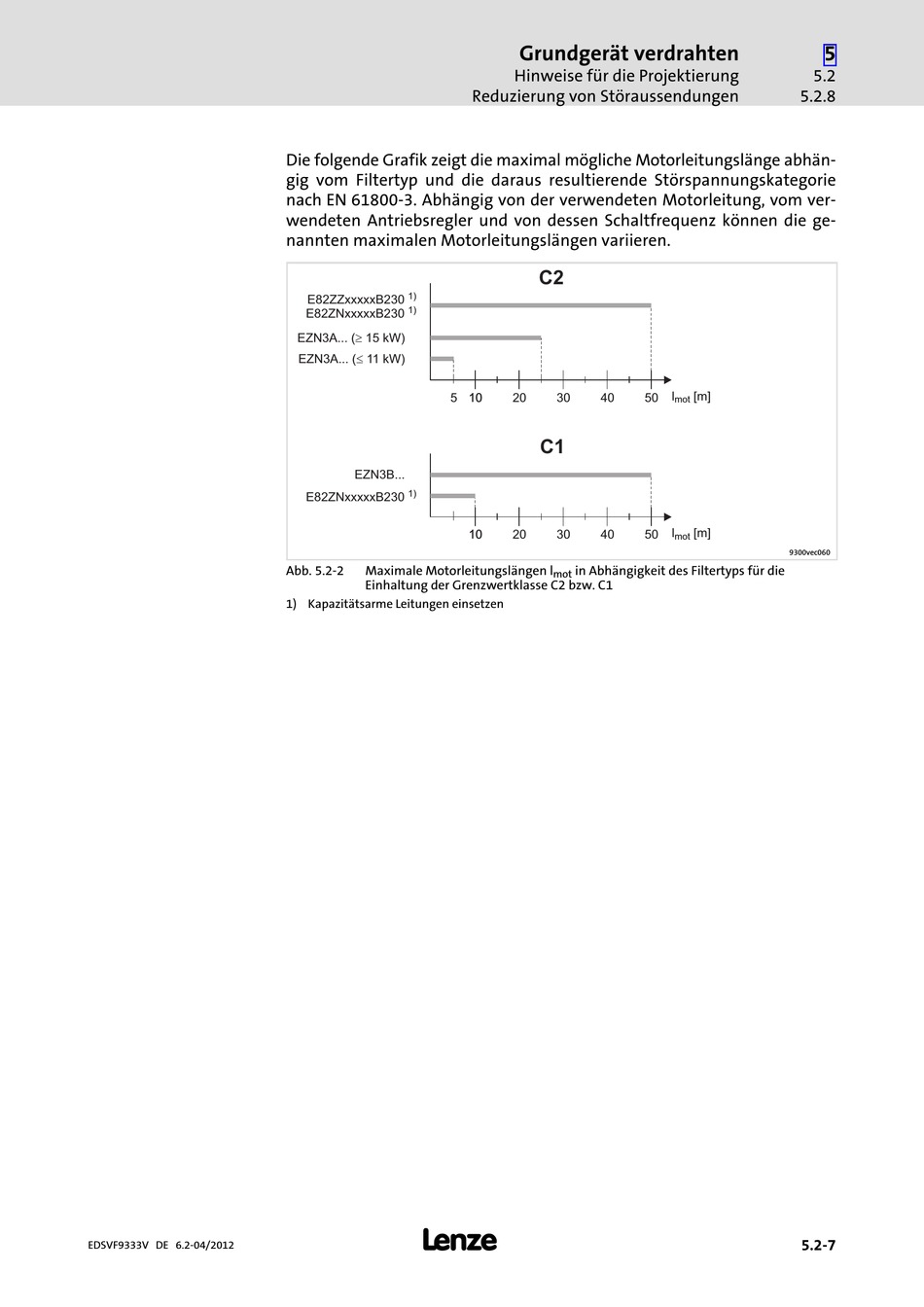

Abb. 5.2−2 Maximale Motorleitungslängen l
Einhaltung der Grenzwertklasse C2 bzw. C1
1) Kapazitätsarme Leitungen einsetzen
l
Grundgerät verdrahten
Hinweise für die Projektierung
Reduzierung von Störaussendungen
C2
10 10 20 30 40
C1
10 10 20 30 40
in Abhängigkeit des Filtertyps für die
mot
5.2
5.2.8
l [m]
50
mot
l [m]
50
mot
9300vec060
5.2−7
