Profilgenerator
EDSVF9333V DE 6.2−04/2012
(
Stop!
Betreiben Sie mit dieser Funktion den Antrieb nicht an der
Momentenbegrenzung M
Der Profilgenerator erzeugt Rampen, die den entstandenen Fehlwinkel au-
tomatisch kompensieren. Wenn Sie diese Kompensation nicht benötigen,
setzen Sie DFRFG−RESET = HIGH.
DFRFG-OUT
C0751
C0755
DFRFG-IN
DFRFG-SYNC

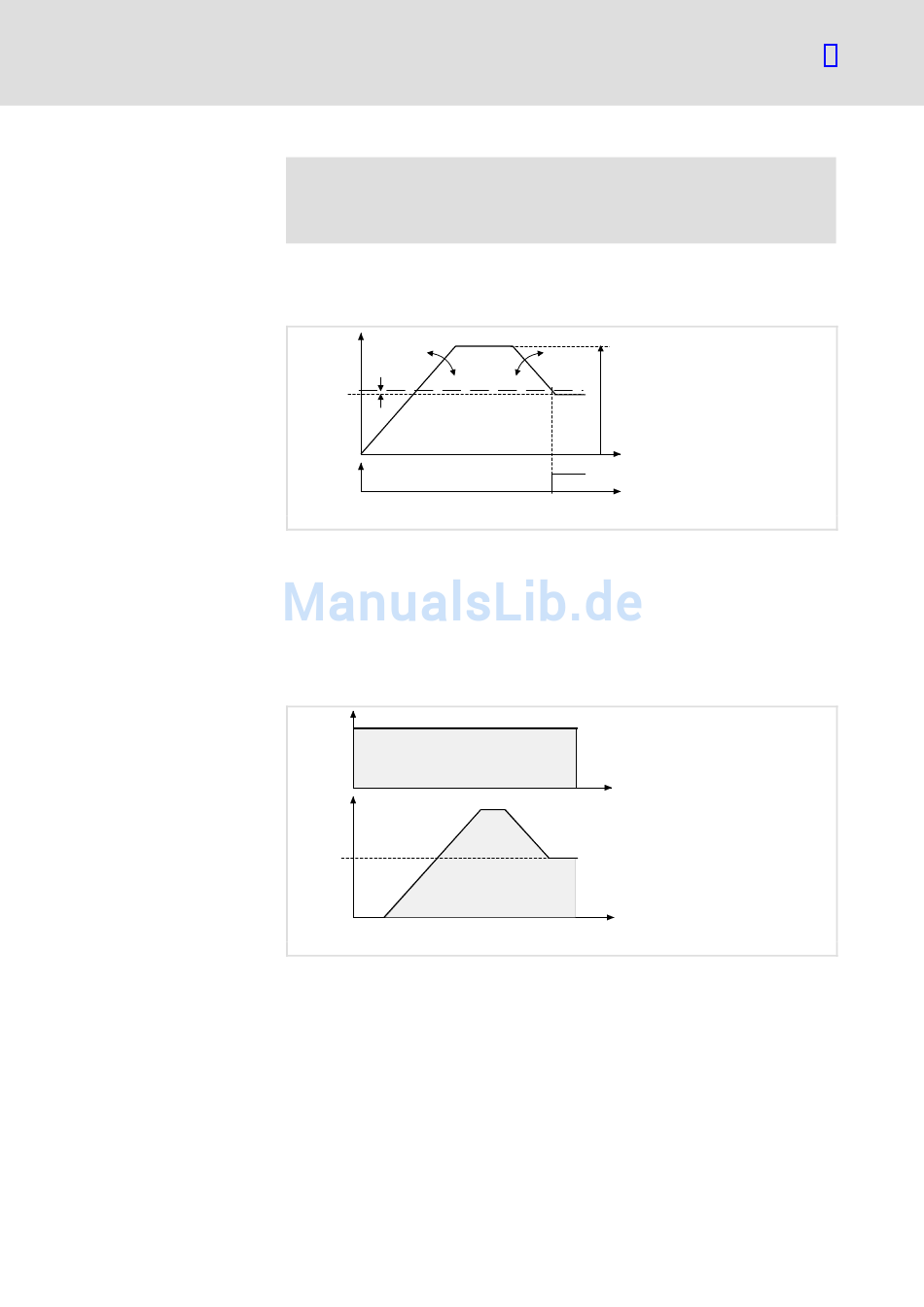

Abb. 8.2−10 Aufsynchronisieren DFRFG
C0751 Hoch− und Ablaufzeit einstellen
C0752 Maximale Drehzahl einstellen
C0755 Umschaltpunkt einstellen
Wenn der Istwinkel seinen Sollwert erreicht hat und das Ausgangssignal
dem Eingangssignal entspricht, läuft der Antrieb synchron und der Ausgang
DFRFG1−SYNC wird HIGH gesetzt. Gleichzeitig wird der Profilgenerator inak-
tiv geschaltet.
DFRFG-IN
Weg
DFRFG-OUT
DFRFG-IN
Abb. 8.2−11 Drehzahl−Zeit−Diagramm DFRFG
Die Anzahl der Inkremente an DFRFG1−IN (Leitantrieb) geben den Sollwinkel
vor. Der Sollwinkel läßt sich als Weg darstellen. Im Drehzahl−Zeit−Diagramm
ist der zurückgelegte Weg (Winkel) als Fläche unter dem Drehzahlprofil dar-
gestellt. Mit Erreichen der Synchronität haben Leitantrieb und Slave den
gleichen Weg (Winkel) zurückgelegt.
