10.5

Zentrale Einspeisung (eine Einspeisestelle)

Prinzipschaltbild
EDSVF9333V DE 6.2−04/2012
Zentrale Einspeisung (eine Einspeisestelle)
K10
L1
L2
L3
N
PE
F1 F2 F3
Z1
L3
L1 L2 PE
9341 - 9343
Z2

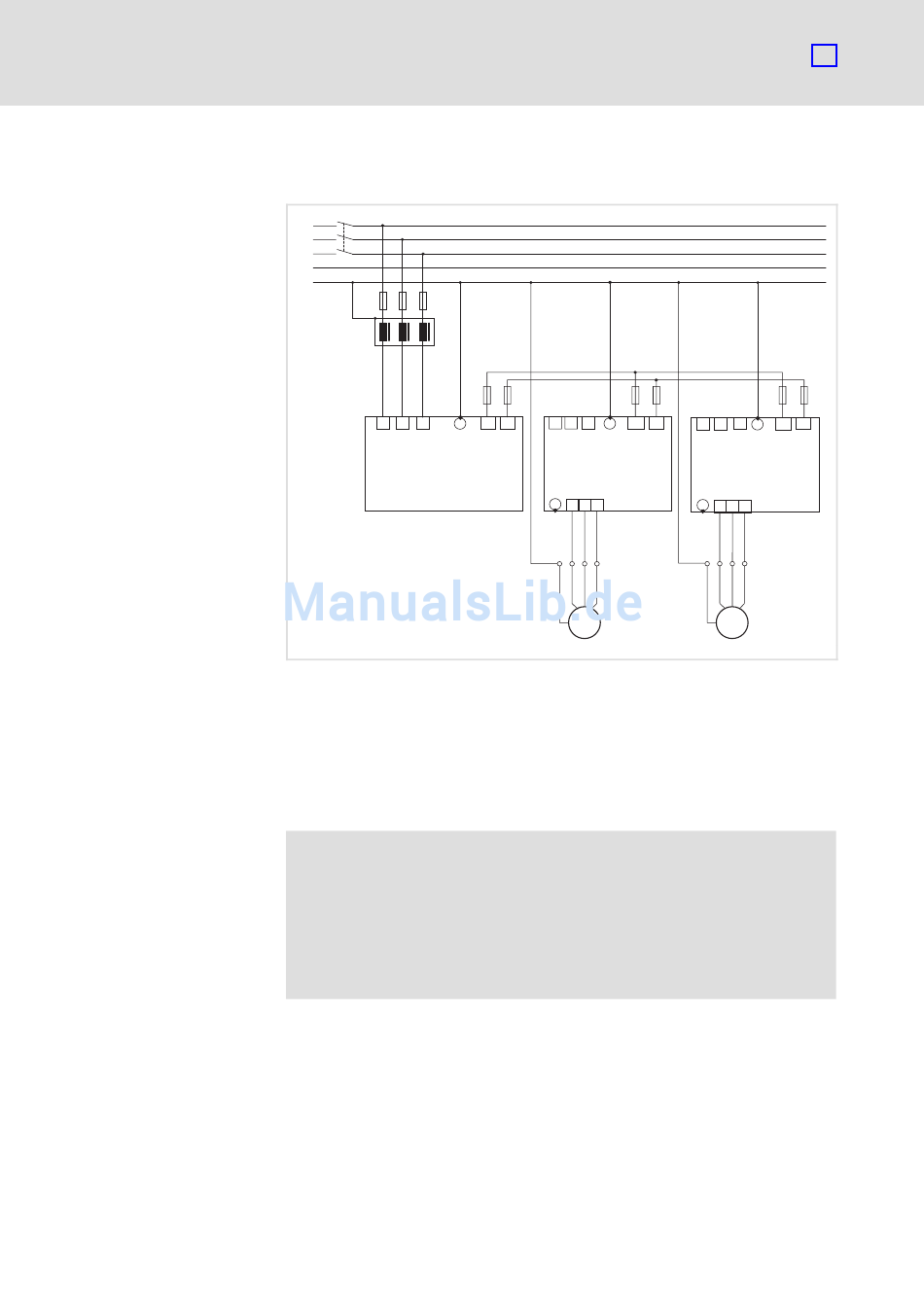

Abb. 10.5−1 Prinzipschaltbild einer zentralen Einspeisung mit Versorgungs− und
Rückspeisemodul
F1 ... F9 Absicherung
K10 Netzschütz
Z1 Netzdrossel / Netzfilter
Z2 Versorgungs− und Rückspeisemodul
ƒ Legen Sie die Komponenten entsprechend den Anforderungen an den
Verbundbetrieb aus.
)
Hinweis!
Wenn die Einspeiseleistung des Versorgungs− und
ƒ
Rückspeisemoduls nicht ausreicht, kann durch den
Netzanschluss weiterer Antriebsregler der Verbund zusätzlich
parallel versorgt werden.
Lesen Sie vor dem Anschluss die Betriebsanleitung zum
ƒ
Versorgungs− und Rückspeisemodul.
l
Verbundbetrieb
F4 F5 F6 F7
L3
+UG -UG L1 L2 PE +UG
932x ... 933x
PE
U V W
X1
M
3~
PE
10
10.5
F8 F9
-UG L1 L2 L3 +UG -UG
PE
932x ... 933x
PE
U V W
X2
M
3~
PE
9300vec152
10.5−1
