4.4.3 Montage thermisch separiert (Durchstoßtechnik)
Abmessungen
9300 vector
Typ a a1 b
EVF9331−EV 373 340 543
Montageausschnitt im
Schaltschrank
EDSVF9333V DE 6.2−04/2012
Grundgeräte im Leistungsbereich 55 kW
Montage thermisch separiert (Durchstoßtechnik)
Für die Montage in Durchstoßtechnik müssen Sie den Antriebsregler Typ
EVF93xx−EV verwenden. Zusätzlich benötigen Sie den Montagesatz für
Durchstoßtechnik EJ0010.
ƒ Bei thermisch separierter Montage müssen Sie die Lüfterbaugruppe
umbauen. (¶ 4.4−4)
g
c1
h
c2
c3
c4

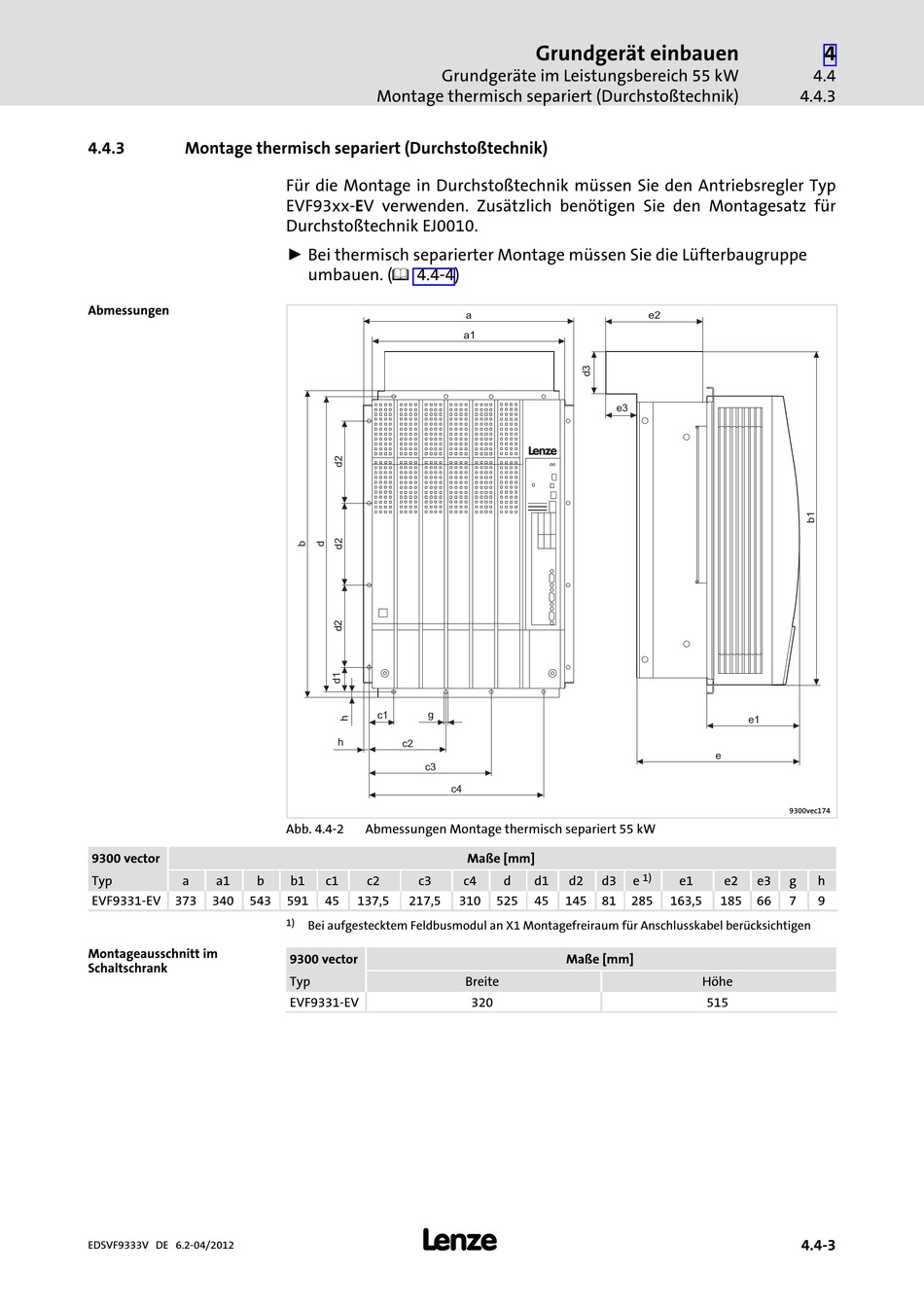

Abb. 4.4−2 Abmessungen Montage thermisch separiert 55 kW
b1 c1 c2 c3
591 45 137,5 217,5 310
1)
Bei aufgestecktem Feldbusmodul an X1 Montagefreiraum für Anschlusskabel berücksichtigen
9300 vector
Typ
EVF9331−EV
l
Grundgerät einbauen
a
a1
e3
L
Maße [mm]
c4 d d1 d2 d3 e
525 45 145 81 285
Maße [mm]
Breite
320
4.4
4.4.3
e2
e1
e
9300vec174
1)
e1 e2 e3 g
163,5 185 66 7
Höhe
515
4.4−3
4
h
9
