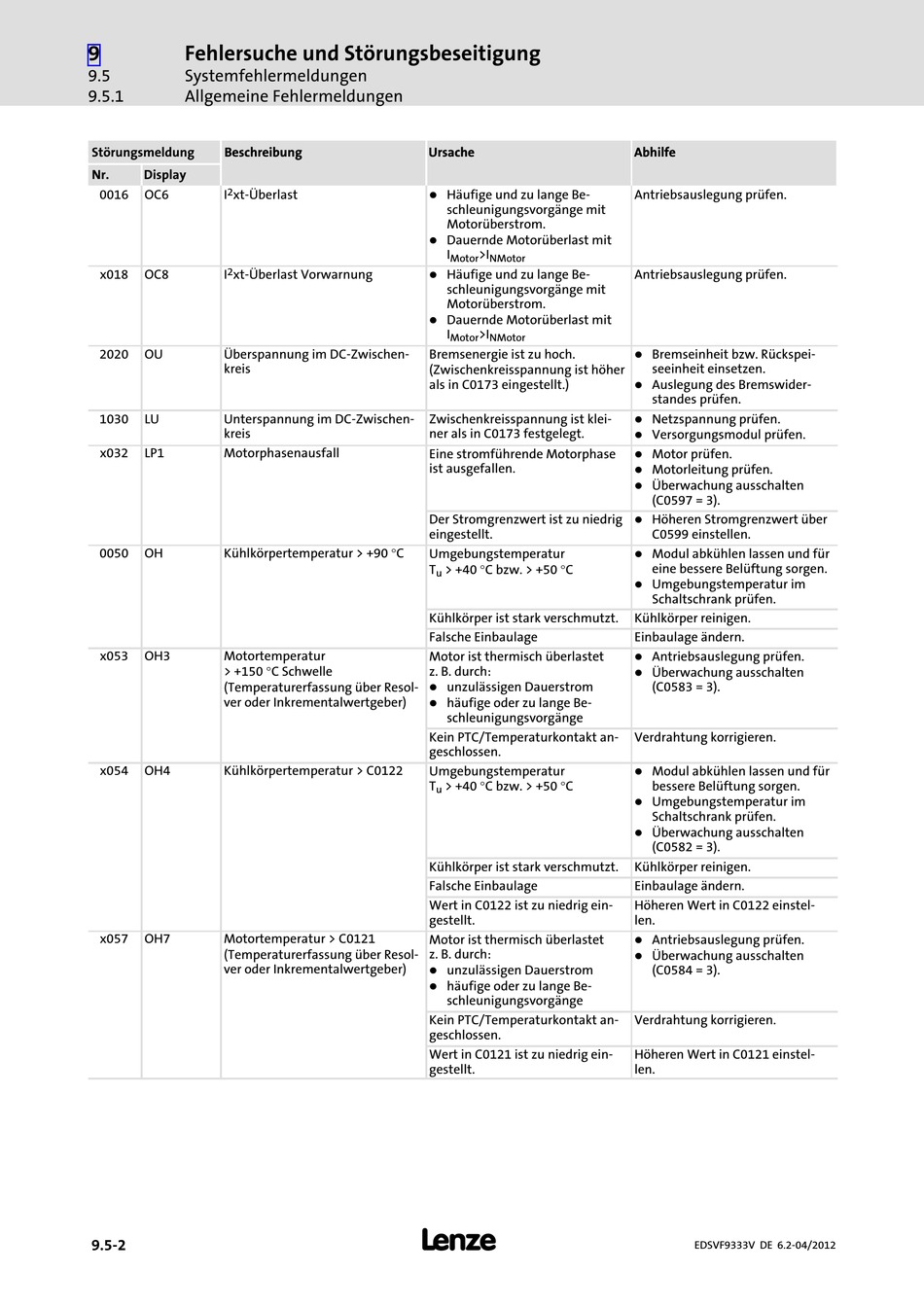

9 Fehlersuche und Störungsbeseitigung
9.5 Systemfehlermeldungen
9.5.1 Allgemeine Fehlermeldungen
Störungsmeldung Beschreibung Beschreibung
Nr. Display
2
0016 OC6 I xt−Überlast
2
x018 OC8 I xt−Überlast Vorwarnung
2020 OU Überspannung im DC−Zwischen-
kreis
1030 LU Unterspannung im DC−Zwischen-
kreis
x032 LP1 Motorphasenausfall
Kühlkörpertemperatur > +90 °C
0050 OH
x053 OH3 Motortemperatur
> +150 °C Schwelle
(Temperaturerfassung über Resol-
ver oder Inkrementalwertgeber)
x054 OH4 Kühlkörpertemperatur > C0122
x057 OH7 Motortemperatur > C0121
(Temperaturerfassung über Resol-
ver oder Inkrementalwertgeber)
9.5−2
Ursache Ursache
l
Häufige und zu lange Be-
schleunigungsvorgänge mit
Motorüberstrom.
l
Dauernde Motorüberlast mit
I >I
Motor NMotor
l
Häufige und zu lange Be-
schleunigungsvorgänge mit
Motorüberstrom.
l
Dauernde Motorüberlast mit
I >I
Motor NMotor
Bremsenergie ist zu hoch.
(Zwischenkreisspannung ist höher
als in C0173 eingestellt.)
Zwischenkreisspannung ist klei-
ner als in C0173 festgelegt.
Eine stromführende Motorphase
ist ausgefallen.
Der Stromgrenzwert ist zu niedrig
eingestellt.
Umgebungstemperatur
> +40 °C bzw. > +50 °C
T
u
Kühlkörper ist stark verschmutzt.
Falsche Einbaulage
Motor ist thermisch überlastet
z. B. durch:
l
unzulässigen Dauerstrom
l
häufige oder zu lange Be-
schleunigungsvorgänge
Kein PTC/Temperaturkontakt an-
geschlossen.
Umgebungstemperatur
> +40 °C bzw. > +50 °C
T
u
Kühlkörper ist stark verschmutzt.
Falsche Einbaulage
Wert in C0122 ist zu niedrig ein-
gestellt.
Motor ist thermisch überlastet
z. B. durch:
l
unzulässigen Dauerstrom
l
häufige oder zu lange Be-
schleunigungsvorgänge
Kein PTC/Temperaturkontakt an-
geschlossen.
Wert in C0121 ist zu niedrig ein-
gestellt.
l
Abhilfe Abhilfe
Antriebsauslegung prüfen.
Antriebsauslegung prüfen.
l Bremseinheit bzw. Rückspei-
seeinheit einsetzen.
l
Auslegung des Bremswider-
standes prüfen.
l
Netzspannung prüfen.
l
Versorgungsmodul prüfen.
l
Motor prüfen.
l
Motorleitung prüfen.
l Überwachung ausschalten
(C0597 = 3).
l Höheren Stromgrenzwert über
C0599 einstellen.
l
Modul abkühlen lassen und für
eine bessere Belüftung sorgen.
l
Umgebungstemperatur im
Schaltschrank prüfen.
Kühlkörper reinigen.
Einbaulage ändern.
l Antriebsauslegung prüfen.
l
Überwachung ausschalten
(C0583 = 3).
Verdrahtung korrigieren.
l Modul abkühlen lassen und für
bessere Belüftung sorgen.
l
Umgebungstemperatur im
Schaltschrank prüfen.
l
Überwachung ausschalten
(C0582 = 3).
Kühlkörper reinigen.
Einbaulage ändern.
Höheren Wert in C0122 einstel-
len.
l Antriebsauslegung prüfen.
l
Überwachung ausschalten
(C0584 = 3).
Verdrahtung korrigieren.
Höheren Wert in C0121 einstel-
len.
