Lsi-Konfigurationsdienstprogramm Verwenden - IBM System x3100 M4 Typ 2582 Installations- Und Benutzerhandbuch

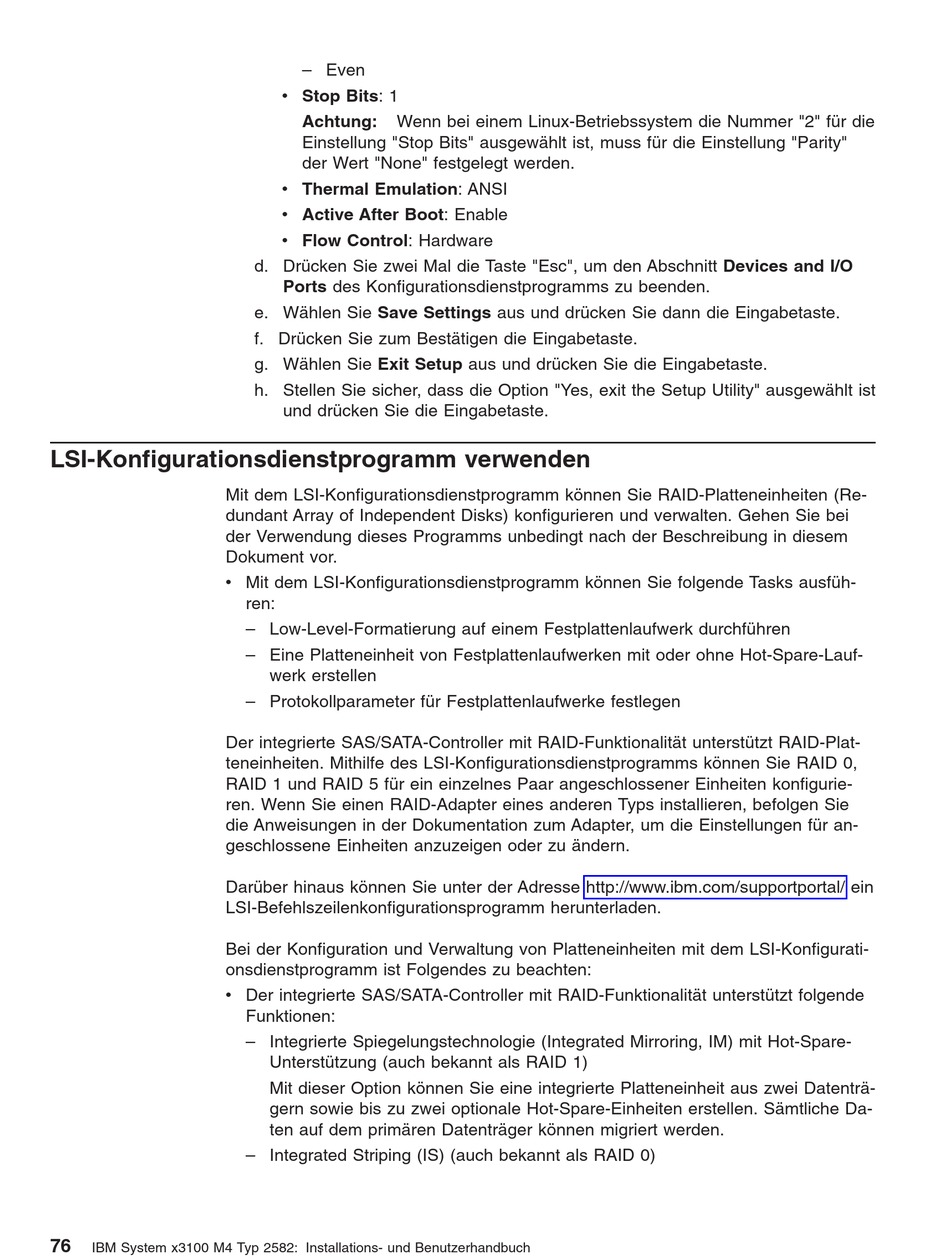

LSI-Konfigurationsdienstprogramm verwenden

Mit dem LSI-Konfigurationsdienstprogramm können Sie RAID-Platteneinheiten (Re-
dundant Array of Independent Disks) konfigurieren und verwalten. Gehen Sie bei
der Verwendung dieses Programms unbedingt nach der Beschreibung in diesem
Dokument vor.
v Mit dem LSI-Konfigurationsdienstprogramm können Sie folgende Tasks ausfüh-
Der integrierte SAS/SATA-Controller mit RAID-Funktionalität unterstützt RAID-Plat-
teneinheiten. Mithilfe des LSI-Konfigurationsdienstprogramms können Sie RAID 0,
RAID 1 und RAID 5 für ein einzelnes Paar angeschlossener Einheiten konfigurie-
ren. Wenn Sie einen RAID-Adapter eines anderen Typs installieren, befolgen Sie
die Anweisungen in der Dokumentation zum Adapter, um die Einstellungen für an-
geschlossene Einheiten anzuzeigen oder zu ändern.
Darüber hinaus können Sie unter der Adresse http://www.ibm.com/supportportal/ ein
LSI-Befehlszeilenkonfigurationsprogramm herunterladen.
Bei der Konfiguration und Verwaltung von Platteneinheiten mit dem LSI-Konfigurati-
onsdienstprogramm ist Folgendes zu beachten:
v Der integrierte SAS/SATA-Controller mit RAID-Funktionalität unterstützt folgende
76
IBM System x3100 M4 Typ 2582: Installations- und Benutzerhandbuch
– Even
v Stop Bits: 1
Achtung: Wenn bei einem Linux-Betriebssystem die Nummer "2" für die
Einstellung "Stop Bits" ausgewählt ist, muss für die Einstellung "Parity"
der Wert "None" festgelegt werden.
v Thermal Emulation: ANSI
v Active After Boot: Enable
v Flow Control: Hardware
d. Drücken Sie zwei Mal die Taste "Esc", um den Abschnitt Devices and I/O
Ports des Konfigurationsdienstprogramms zu beenden.
e. Wählen Sie Save Settings aus und drücken Sie dann die Eingabetaste.
f. Drücken Sie zum Bestätigen die Eingabetaste.
g. Wählen Sie Exit Setup aus und drücken Sie die Eingabetaste.
h. Stellen Sie sicher, dass die Option "Yes, exit the Setup Utility" ausgewählt ist
und drücken Sie die Eingabetaste.
ren:
– Low-Level-Formatierung auf einem Festplattenlaufwerk durchführen
– Eine Platteneinheit von Festplattenlaufwerken mit oder ohne Hot-Spare-Lauf-
werk erstellen
– Protokollparameter für Festplattenlaufwerke festlegen
Funktionen:
– Integrierte Spiegelungstechnologie (Integrated Mirroring, IM) mit Hot-Spare-
Unterstützung (auch bekannt als RAID 1)
Mit dieser Option können Sie eine integrierte Platteneinheit aus zwei Datenträ-
gern sowie bis zu zwei optionale Hot-Spare-Einheiten erstellen. Sämtliche Da-
ten auf dem primären Datenträger können migriert werden.
– Integrated Striping (IS) (auch bekannt als RAID 0)
