Wichtig:
1. Bevor Sie Schalterstellungen ändern oder Brücken verschieben, schalten Sie
2. Alle Schalter und Brückenblöcke auf der Systemplatine, die in den Abbildungen
24
IBM System x3100 M4 Typ 2582: Installations- und Benutzerhandbuch

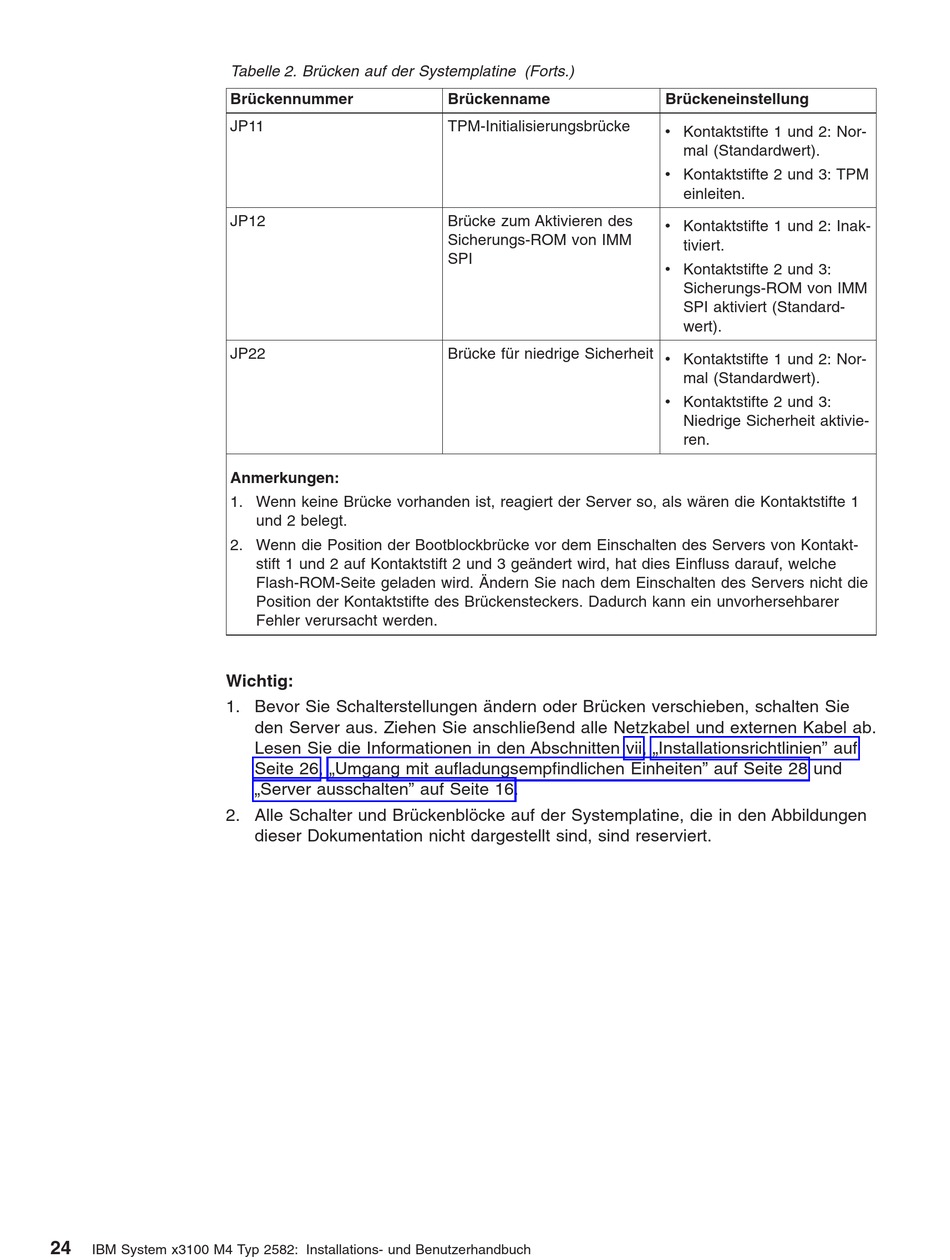

Tabelle 2. Brücken auf der Systemplatine (Forts.)
Brückennummer
JP11
JP12
JP22
Anmerkungen:
1. Wenn keine Brücke vorhanden ist, reagiert der Server so, als wären die Kontaktstifte 1
und 2 belegt.
2. Wenn die Position der Bootblockbrücke vor dem Einschalten des Servers von Kontakt-
stift 1 und 2 auf Kontaktstift 2 und 3 geändert wird, hat dies Einfluss darauf, welche
Flash-ROM-Seite geladen wird. Ändern Sie nach dem Einschalten des Servers nicht die
Position der Kontaktstifte des Brückensteckers. Dadurch kann ein unvorhersehbarer
Fehler verursacht werden.
den Server aus. Ziehen Sie anschließend alle Netzkabel und externen Kabel ab.
Lesen Sie die Informationen in den Abschnitten vii, „Installationsrichtlinien" auf
Seite 26, „Umgang mit aufladungsempfindlichen Einheiten" auf Seite 28 und
„Server ausschalten" auf Seite 16.
dieser Dokumentation nicht dargestellt sind, sind reserviert.
Brückenname
TPM-Initialisierungsbrücke
Brücke zum Aktivieren des
Sicherungs-ROM von IMM
SPI
Brücke für niedrige Sicherheit v Kontaktstifte 1 und 2: Nor-
Brückeneinstellung
v Kontaktstifte 1 und 2: Nor-
mal (Standardwert).
v Kontaktstifte 2 und 3: TPM
einleiten.
v Kontaktstifte 1 und 2: Inak-
tiviert.
v Kontaktstifte 2 und 3:
Sicherungs-ROM von IMM
SPI aktiviert (Standard-
wert).
mal (Standardwert).
v Kontaktstifte 2 und 3:
Niedrige Sicherheit aktivie-
ren.
