Merkmale Und Technische Daten - IBM System x3100 M4 Typ 2582 Installations- Und Benutzerhandbuch

v Gefahr: Diese Hinweise weisen auf Situationen hin, von denen eine starke Ge-

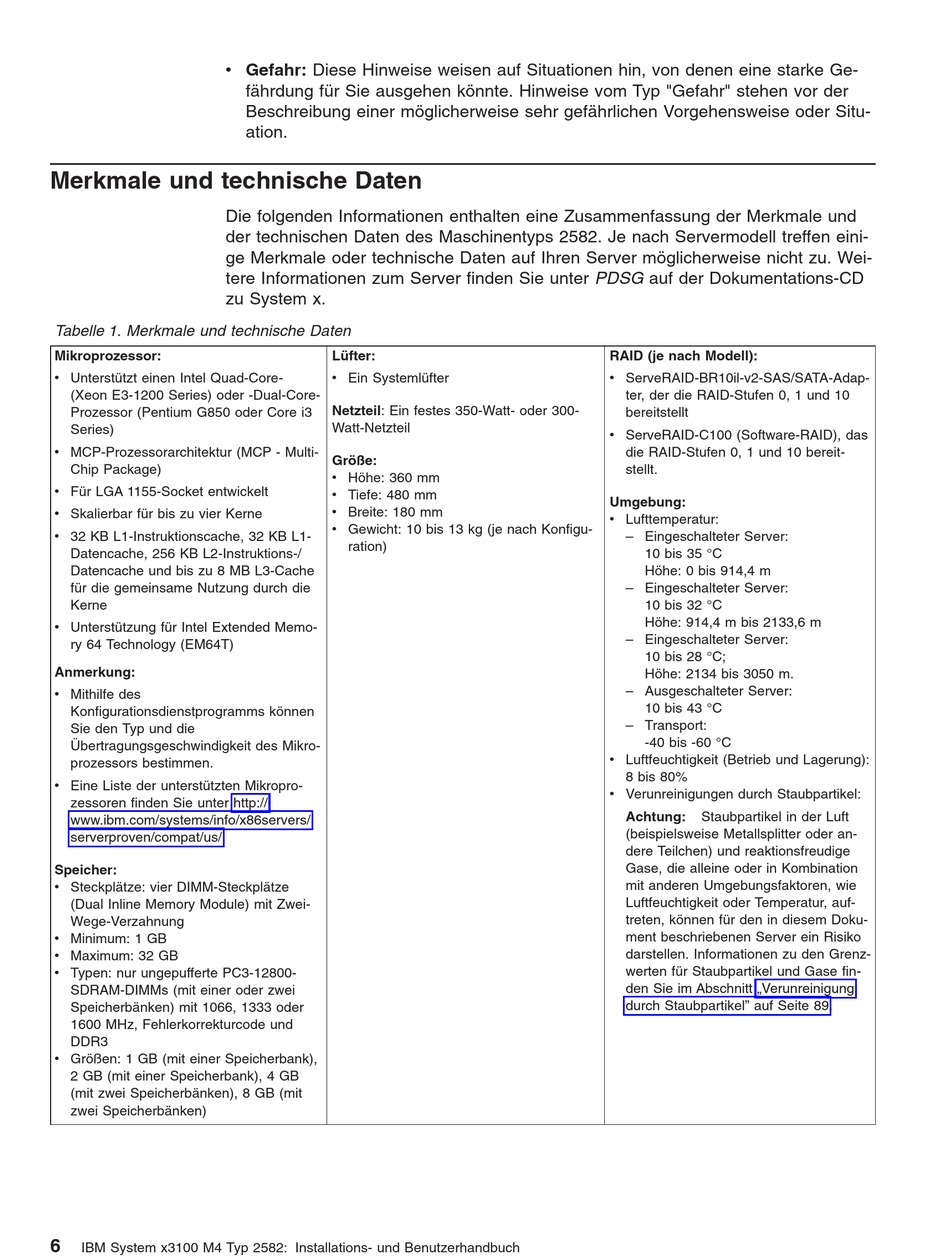

Merkmale und technische Daten

Die folgenden Informationen enthalten eine Zusammenfassung der Merkmale und
der technischen Daten des Maschinentyps 2582. Je nach Servermodell treffen eini-
ge Merkmale oder technische Daten auf Ihren Server möglicherweise nicht zu. Wei-
tere Informationen zum Server finden Sie unter PDSG auf der Dokumentations-CD
zu System x.
Tabelle 1. Merkmale und technische Daten
Mikroprozessor:
v Unterstützt einen Intel Quad-Core-
(Xeon E3-1200 Series) oder -Dual-Core-
Prozessor (Pentium G850 oder Core i3
Series)
v MCP-Prozessorarchitektur (MCP - Multi-
Chip Package)
v Für LGA 1155-Socket entwickelt
v Skalierbar für bis zu vier Kerne
v 32 KB L1-Instruktionscache, 32 KB L1-
Datencache, 256 KB L2-Instruktions-/
Datencache und bis zu 8 MB L3-Cache
für die gemeinsame Nutzung durch die
Kerne
v Unterstützung für Intel Extended Memo-
ry 64 Technology (EM64T)
Anmerkung:
v Mithilfe des
Konfigurationsdienstprogramms können
Sie den Typ und die
Übertragungsgeschwindigkeit des Mikro-
prozessors bestimmen.
v Eine Liste der unterstützten Mikropro-
zessoren finden Sie unter http://
www.ibm.com/systems/info/x86servers/
serverproven/compat/us/.
Speicher:
v Steckplätze: vier DIMM-Steckplätze
(Dual Inline Memory Module) mit Zwei-
Wege-Verzahnung
v Minimum: 1 GB
v Maximum: 32 GB
v Typen: nur ungepufferte PC3-12800-
SDRAM-DIMMs (mit einer oder zwei
Speicherbänken) mit 1066, 1333 oder
1600 MHz, Fehlerkorrekturcode und
DDR3
v Größen: 1 GB (mit einer Speicherbank),
2 GB (mit einer Speicherbank), 4 GB
(mit zwei Speicherbänken), 8 GB (mit
zwei Speicherbänken)
6
IBM System x3100 M4 Typ 2582: Installations- und Benutzerhandbuch
fährdung für Sie ausgehen könnte. Hinweise vom Typ "Gefahr" stehen vor der
Beschreibung einer möglicherweise sehr gefährlichen Vorgehensweise oder Situ-
ation.
Lüfter:
v Ein Systemlüfter
Netzteil: Ein festes 350-Watt- oder 300-
Watt-Netzteil
Größe:
v Höhe: 360 mm
v Tiefe: 480 mm
v Breite: 180 mm
v Gewicht: 10 bis 13 kg (je nach Konfigu-
ration)
RAID (je nach Modell):
v ServeRAID-BR10il-v2-SAS/SATA-Adap-
ter, der die RAID-Stufen 0, 1 und 10
bereitstellt
v ServeRAID-C100 (Software-RAID), das
die RAID-Stufen 0, 1 und 10 bereit-
stellt.
Umgebung:
v Lufttemperatur:
– Eingeschalteter Server:
10 bis 35 °C
Höhe: 0 bis 914,4 m
– Eingeschalteter Server:
10 bis 32 °C
Höhe: 914,4 m bis 2133,6 m
– Eingeschalteter Server:
10 bis 28 °C;
Höhe: 2134 bis 3050 m.
– Ausgeschalteter Server:
10 bis 43 °C
– Transport:
-40 bis -60 °C
v Luftfeuchtigkeit (Betrieb und Lagerung):
8 bis 80%
v Verunreinigungen durch Staubpartikel:
Achtung: Staubpartikel in der Luft
(beispielsweise Metallsplitter oder an-
dere Teilchen) und reaktionsfreudige
Gase, die alleine oder in Kombination
mit anderen Umgebungsfaktoren, wie
Luftfeuchtigkeit oder Temperatur, auf-
treten, können für den in diesem Doku-
ment beschriebenen Server ein Risiko
darstellen. Informationen zu den Grenz-
werten für Staubpartikel und Gase fin-
den Sie im Abschnitt „Verunreinigung
durch Staubpartikel" auf Seite 89.
