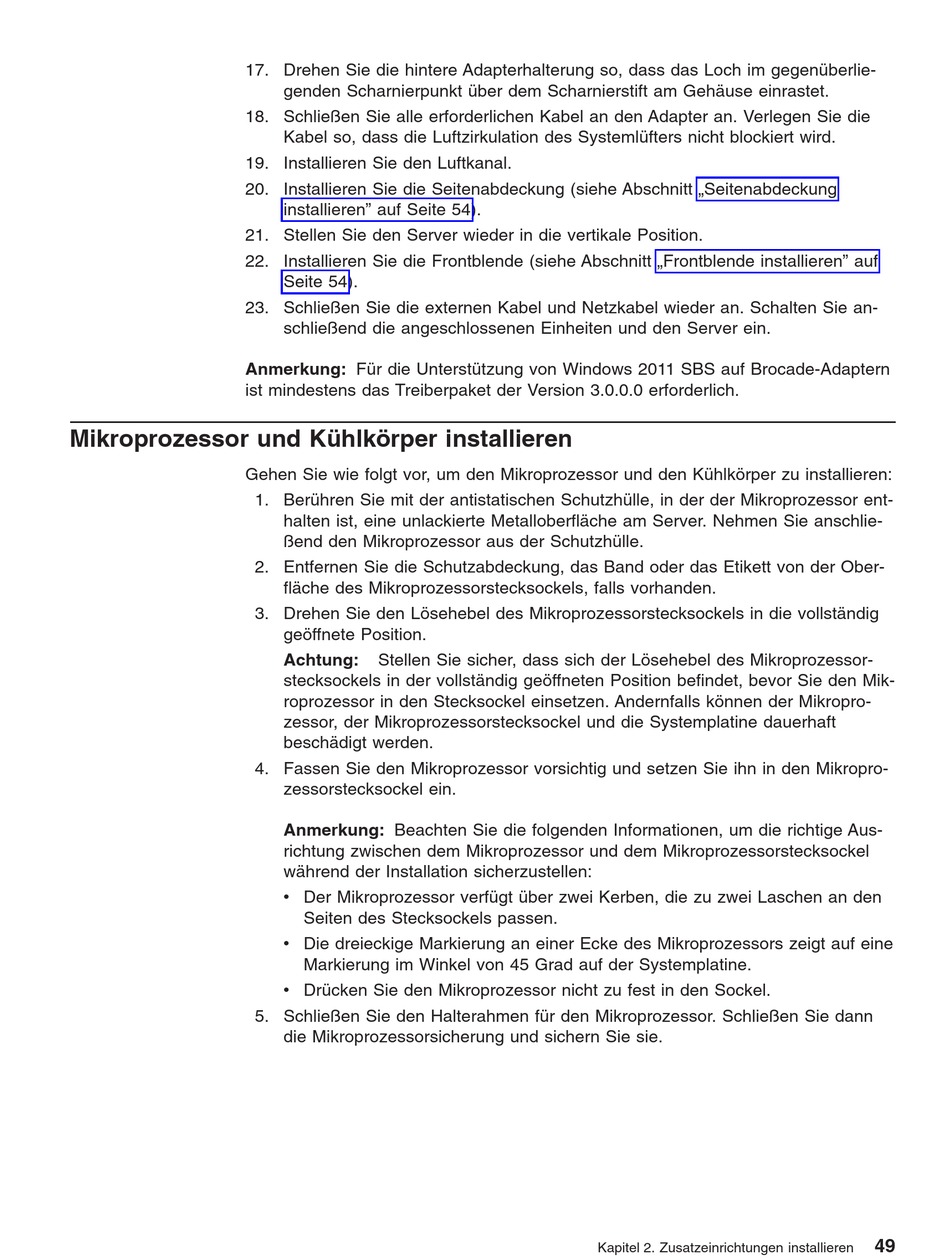

17. Drehen Sie die hintere Adapterhalterung so, dass das Loch im gegenüberlie-
18. Schließen Sie alle erforderlichen Kabel an den Adapter an. Verlegen Sie die
19. Installieren Sie den Luftkanal.
20. Installieren Sie die Seitenabdeckung (siehe Abschnitt „Seitenabdeckung
21. Stellen Sie den Server wieder in die vertikale Position.
22. Installieren Sie die Frontblende (siehe Abschnitt „Frontblende installieren" auf
23. Schließen Sie die externen Kabel und Netzkabel wieder an. Schalten Sie an-
Anmerkung: Für die Unterstützung von Windows 2011 SBS auf Brocade-Adaptern
ist mindestens das Treiberpaket der Version 3.0.0.0 erforderlich.
Mikroprozessor und Kühlkörper installieren
Gehen Sie wie folgt vor, um den Mikroprozessor und den Kühlkörper zu installieren:
genden Scharnierpunkt über dem Scharnierstift am Gehäuse einrastet.
Kabel so, dass die Luftzirkulation des Systemlüfters nicht blockiert wird.
installieren" auf Seite 54).
Seite 54).
schließend die angeschlossenen Einheiten und den Server ein.
1. Berühren Sie mit der antistatischen Schutzhülle, in der der Mikroprozessor ent-
halten ist, eine unlackierte Metalloberfläche am Server. Nehmen Sie anschlie-
ßend den Mikroprozessor aus der Schutzhülle.
2. Entfernen Sie die Schutzabdeckung, das Band oder das Etikett von der Ober-
fläche des Mikroprozessorstecksockels, falls vorhanden.
3. Drehen Sie den Lösehebel des Mikroprozessorstecksockels in die vollständig
geöffnete Position.
Achtung: Stellen Sie sicher, dass sich der Lösehebel des Mikroprozessor-
stecksockels in der vollständig geöffneten Position befindet, bevor Sie den Mik-
roprozessor in den Stecksockel einsetzen. Andernfalls können der Mikropro-
zessor, der Mikroprozessorstecksockel und die Systemplatine dauerhaft
beschädigt werden.
4. Fassen Sie den Mikroprozessor vorsichtig und setzen Sie ihn in den Mikropro-
zessorstecksockel ein.
Anmerkung: Beachten Sie die folgenden Informationen, um die richtige Aus-
richtung zwischen dem Mikroprozessor und dem Mikroprozessorstecksockel
während der Installation sicherzustellen:
v Der Mikroprozessor verfügt über zwei Kerben, die zu zwei Laschen an den
Seiten des Stecksockels passen.
v Die dreieckige Markierung an einer Ecke des Mikroprozessors zeigt auf eine
Markierung im Winkel von 45 Grad auf der Systemplatine.
v Drücken Sie den Mikroprozessor nicht zu fest in den Sockel.
5. Schließen Sie den Halterahmen für den Mikroprozessor. Schließen Sie dann
die Mikroprozessorsicherung und sichern Sie sie.
Kapitel 2. Zusatzeinrichtungen installieren
49
