Installation

3 Installation

3.1 Mechanische Installation

3 3
Die Bremswiderstände werden durch natürliche Konvektion
gekühlt. Für eine effiziente Belüftung müssen Sie die
festgelegten Mindestabstände einhalten. Sie müssen für
eine ausreichende Belüftung sorgen, damit die generato-
rische Energie im Bremswiderstand abgeführt werden
kann.
HINWEIS
Achten Sie bei der Installation des Bremswiderstands
darauf, dass Sie alle Sicherheitshinweise zur Vermeidung
einer Überlast eingehalten haben. Eine Überlast kann zu
einer Brandgefahr führen, was auf die im Bremswi-
derstand entstehende Wärme zurückzuführen ist.
Während oder nach dem Bremsen ist der Bremswi-
derstand sehr heiß. Um einer Brandgefahr zu entgehen,
müssen Sie den Bremswiderstand in einer sicheren
Umgebung platzieren.
•
Montieren Sie den Bremswiderstand in sicherem
Abstand zu jeglichem brennbaren Material in
einem gut belüfteten Bereich.
•
Die MCE 101 Bremswiderstände vom Produkttyp
9xx umfassen einen integrierten Temperatur-
schalter (zum Schutz vor Überhitzung. Siehe
Kapitel 3.3 Schutzfunktionen).
3.1.1 Kompakte Bremswiderstände mit
Aluminiumgehäuse und Flatpack-
Bremswiderstände
Die kompakten Bremswiderstände mit Aluminiumgehäuse
sowie die Flatpack-Bremswiderstände sind zur vertikalen
Montage ausgelegt, damit eine optimale Kühlleistung
gewährleistet ist. Sowohl bei Flatpack- als auch bei
kompakten Bremswiderständen ist jedoch auch eine
horizontale Montage möglich. Bei einer horizontalen
Montage des kompakten Bremswiderstands ist eine
Leistungsreduzierung von 20 % erforderlich. Bei Flatpack-
Bremswiderständen wiederum ist keine
Leistungsreduzierung notwendig. Eine horizontale Montage
führt dazu, dass die Schutzart IP21 auf IP20 reduziert wird.
HINWEIS
Alle Bremswiderstände werden durch natürliche
Konvektion gekühlt. Für eine ausreichende Luftzirku-
lation und Kühlung beachten Sie die in Abbildung 3.1 bis
Abbildung 3.8 angegebenen Mindestabstände.
8
Projektierungshandbuch
Danfoss A/S © Rev. 07/2014 Alle Rechte vorbehalten.
Vertikale Montage, IP54
Die Mindestabstände für die vertikale Montage aller
kompakten Bremswiderstände mit Aluminiumgehäuse
sowie aller Flatpack-Bremswiderstände finden Sie in
Abbildung 3.1 und Abbildung 3.2.
200 mm

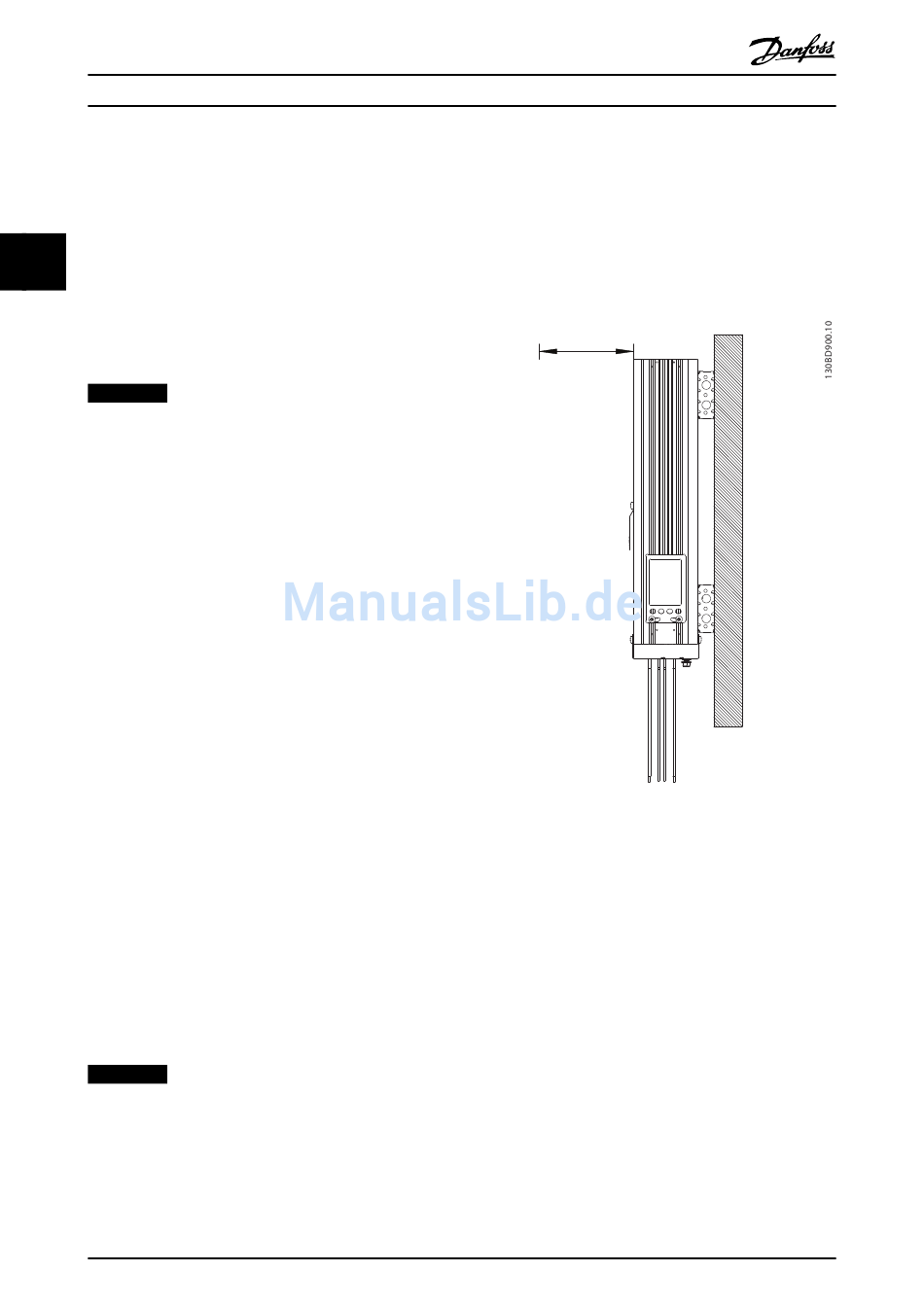

Abbildung 3.1 Vertikale Montage, IP54
Ausführungen mit festen Kabeln
MG90O203
