Technische Daten
1 Anschluss des Temperaturschalters:
Kennzeichnung: T1 /T2
IEC: 0,2–4 mm
UL: AWG 24-12/300 V
Abisolierung: 8 mm (0,31 Zoll)
Drehmoment: 0,7 Nm (6,2 lb-in)
2 Für Temperaturschalterkabel:
Spannbereich: 3,5–7,0 mm (0,14–0,28 Zoll)
Schraubenschlüsselgröße (SW): 16 mm (0,63 Zoll)
3 Für Widerstandskabel:
Kabelverschraubung mit Kontaktfläche für Kabelschirm
9 9
Spannbereich: 19–28 mm (0,74–1,1 Zoll)
Schraubenschlüsselgröße (SW): 45 mm (1,78)
4 PE: M8
Drehmoment 4,5-5,5 Nm (39,83–48,68 lb-in)
5 Widerstandsanschluss:
Mit RB1/RB2 gekennzeichnet
IEC: Cu 2,5–50 mm
UL: AWG 6-1/0/600 V
Abisolierung: 23 mm (0,9 Zoll)
Drehmoment: 10 Nm (88,51 lb-in)

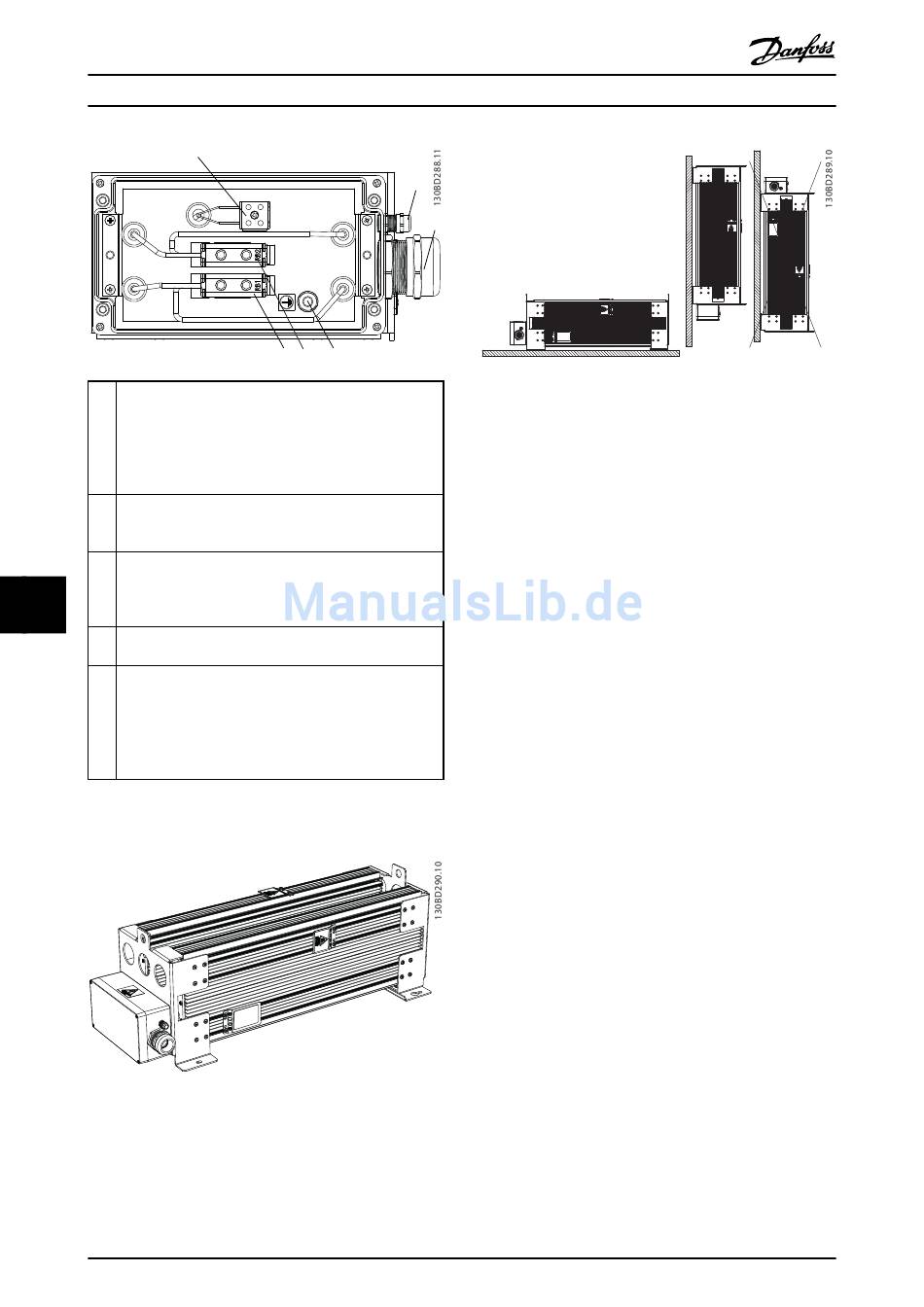

Abbildung 9.88 Verteilerbox
Abbildung 9.89 IP65, 3D-Ansicht
Aufstellung (siehe Abbildung 9.90):
•
Vertikal mit Verteilerbox unten oder
•
Horizontal
132
Projektierungshandbuch
1
5 5 4
2
/500 V
2 2
, AI: 6-50 mm /750 V
Danfoss A/S © Rev. 07/2014 Alle Rechte vorbehalten.
2
3
Abbildung 9.90 Aufstellung
