Installation
200 mm

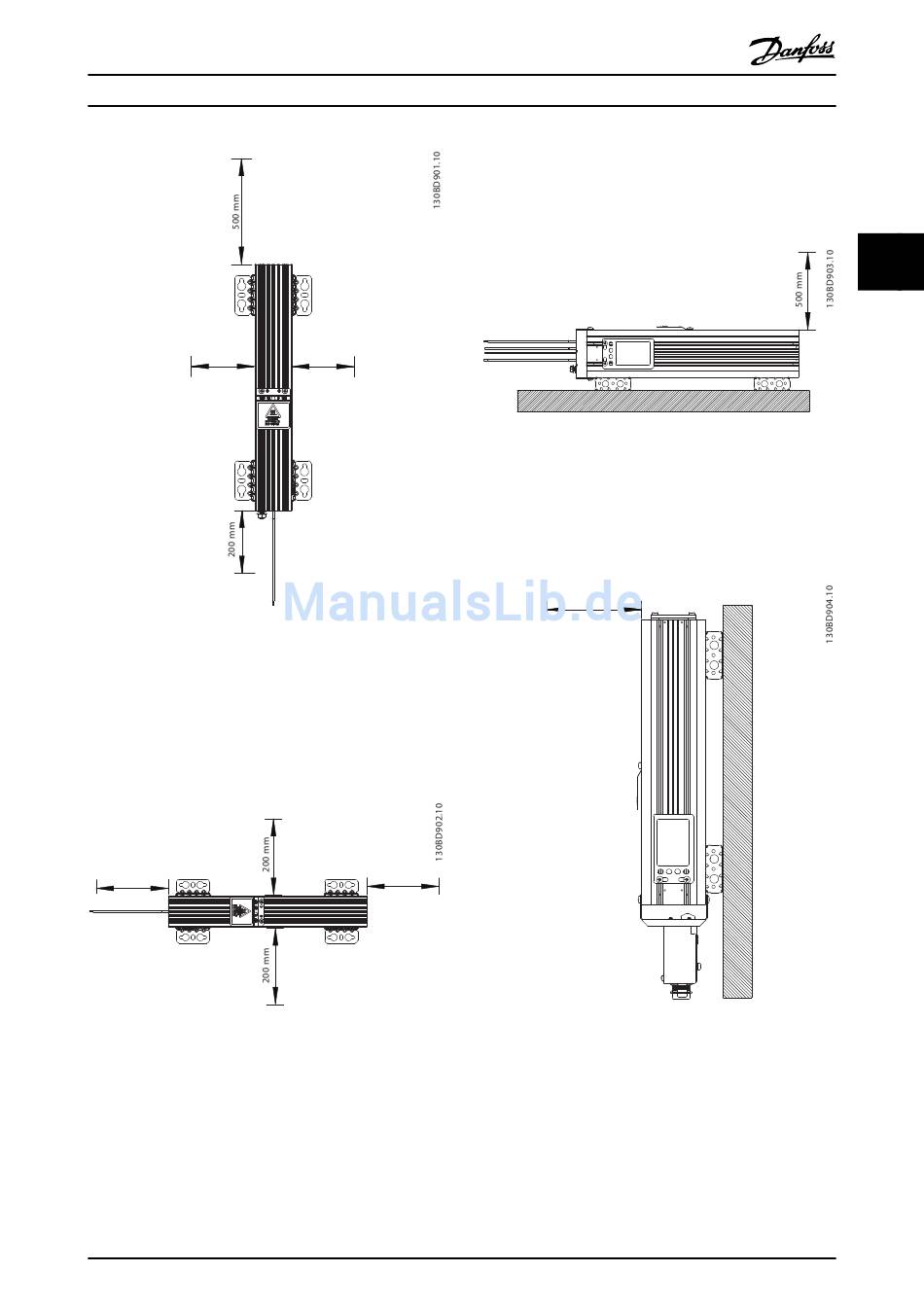

Abbildung 3.2 Vertikale Montage, IP54
Ausführungen mit festen Kabeln
Horizontale Montage, IP54
Die Mindestabstände für die horizontale Montage aller
kompakten Bremswiderstände mit Aluminiumgehäuse
sowie aller Flatpack-Bremswiderstände finden Sie in
Abbildung 3.3 (Ansicht von oben).
200 mm
Abbildung 3.3 Horizontale Montage, IP54
Ausführungen mit festen Kabeln
MG90O203
Projektierungshandbuch
Die Mindestabstände für die horizontale Montage aller
kompakten Bremswiderstände mit Aluminiumgehäuse und
aller Flatpack-Bremswiderstände (alle Ausführungen der
Schutzklasse IP54 mit festen Kabeln) finden Sie in
Abbildung 3.4 (Seitenansicht).
200 mm
Vertikale Montage, IP21 und IP65
Die Mindestabstände für die vertikale Montage aller
kompakten Bremswiderstände mit Aluminiumgehäuse
finden Sie in Abbildung 3.5 und Abbildung 3.6.
200 mm
Danfoss A/S © Rev. 07/2014 Alle Rechte vorbehalten.
Abbildung 3.4 Horizontale Montage, IP54
Ausführungen mit festen Kabeln
200 mm
Abbildung 3.5 Vertikale Montage, IP21 und IP65
Ausführungen mit Verteilerbox
3 3
