Technische Daten
1
1 PE M4
Drehmoment 2–3 Nm (17,71-26,57 lb-in)
2 Anschluss des Temperaturschalters:
Mit T1/T2 gekennzeichnet
Typ: Phoenix G5/2 mit Schraubanschluss
IEC: 0,2-4 mm
UL: AWG 24-12/300 V
9 9
Abisolierung: 8 mm (0,31 Zoll)
Drehmoment: 0,7 Nm (6,2 lb-in)
3 Für Temperaturschalterkabel:
Spannbereich: 3,5–7,0 mm (0,14–0,28 lb-in)
4 Für Widerstandskabel:
Kabelverschraubung mit Kontaktfläche für Kabelschirm
Spannbereich: 9,0–16,5 mm (0,35–0,65 in)
5 Widerstandsanschluss:
Mit RB1/RB2 gekennzeichnet
Typ: PHOENIX G10/2
IEC: 0,5-10 mm
UL: AWG 20–6/600 V
Abisolierung: 12 mm (0,47 Zoll)
Drehmoment: 1,5–1,8 Nm (13,28-15,94 lb-in)

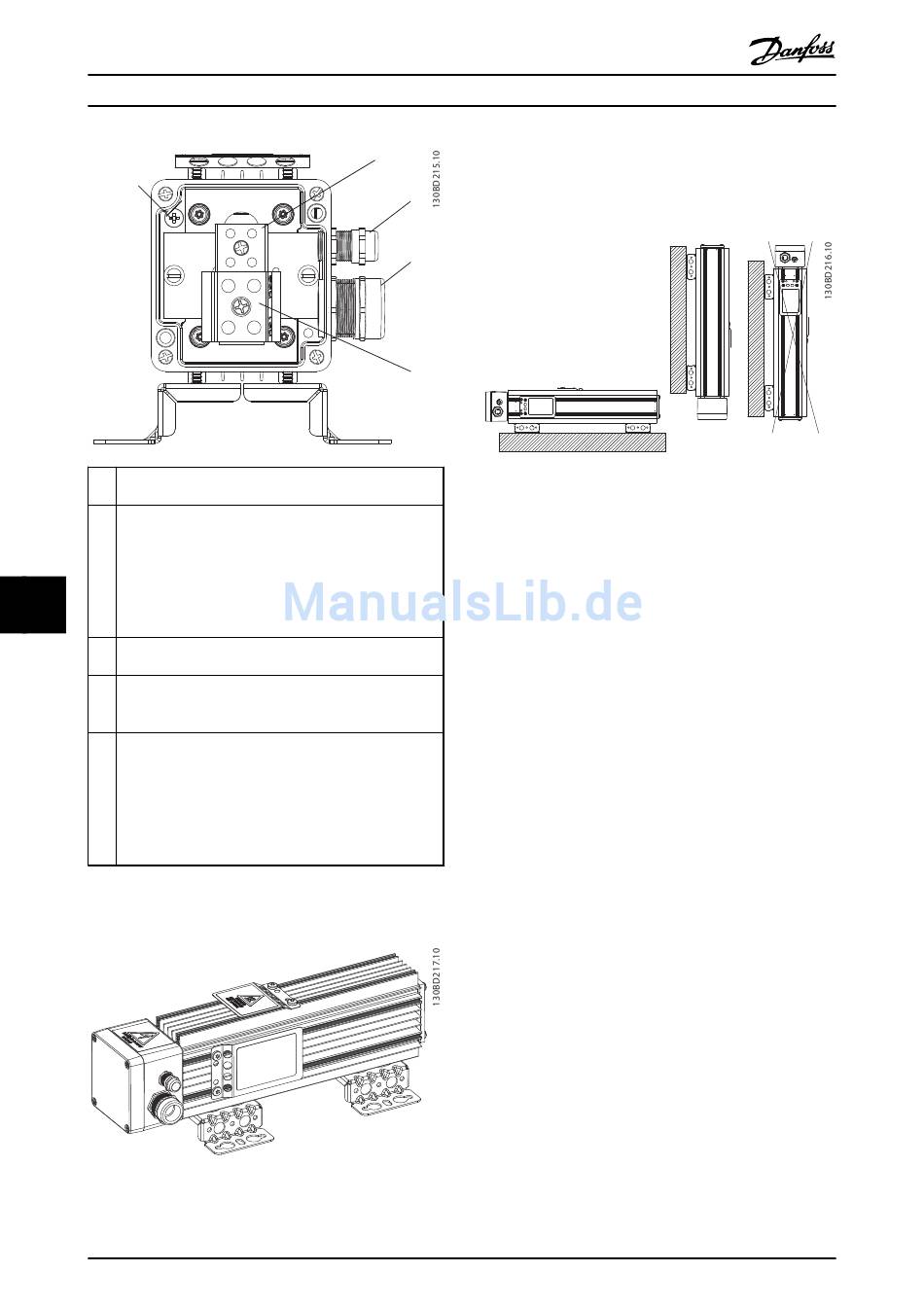

Abbildung 9.32 Verteilerbox
Abbildung 9.33 IP65, 3D-Ansicht
108
Projektierungshandbuch
2
/500 V
2
/800 V
Danfoss A/S © Rev. 07/2014 Alle Rechte vorbehalten.
Aufstellung (siehe Abbildung 9.34):
2
•
Vertikal mit Verteilerbox unten oder
3
•
Horizontal
4
5
Abbildung 9.34 Aufstellung
