Technische Daten
5
1 Widerstandsanschluss:
Mit RB1/RB2 gekennzeichnet
Typ: ENSTO KE 66
IEC: Cu 2,5-50 mm 2 , AI: 6-50 mm
UL: AWG 6-1/0/600 V
Abisolierung: 23 mm (0,9 Zoll)
Drehmoment: 10 Nm (88,51 lb-in)
2 Anschluss des Temperaturschalters:
Kennzeichnung: T1/T2
Typ: PHOENIX G5/2 mit Schraubanschluss
IEC: 0,2-4 mm 2 500 V
UL: AWG 24-12/300 V
Abisolierung: 8 mm (0,31 Zoll)
Drehmoment: 0,7 Nm (6,2 lb-in)
3 Für Temperaturschalterkabel:
Spannbereich: 3,5–7,0 mm (0,14–0,28 Zoll)
Schraubenschlüsselgröße (SW): 16 mm (0,63 Zoll)
4 Für Widerstandskabel:
Kabelverschraubung mit Kontaktfläche für Kabelschirm
Spannbereich: 19-28 mm
Schraubenschlüsselgröße (SW): 45 mm (1,78 Zoll)
5 PE: M8
Drehmoment: 4,5–5,5 Nm (39,83–48,68 lb-in)

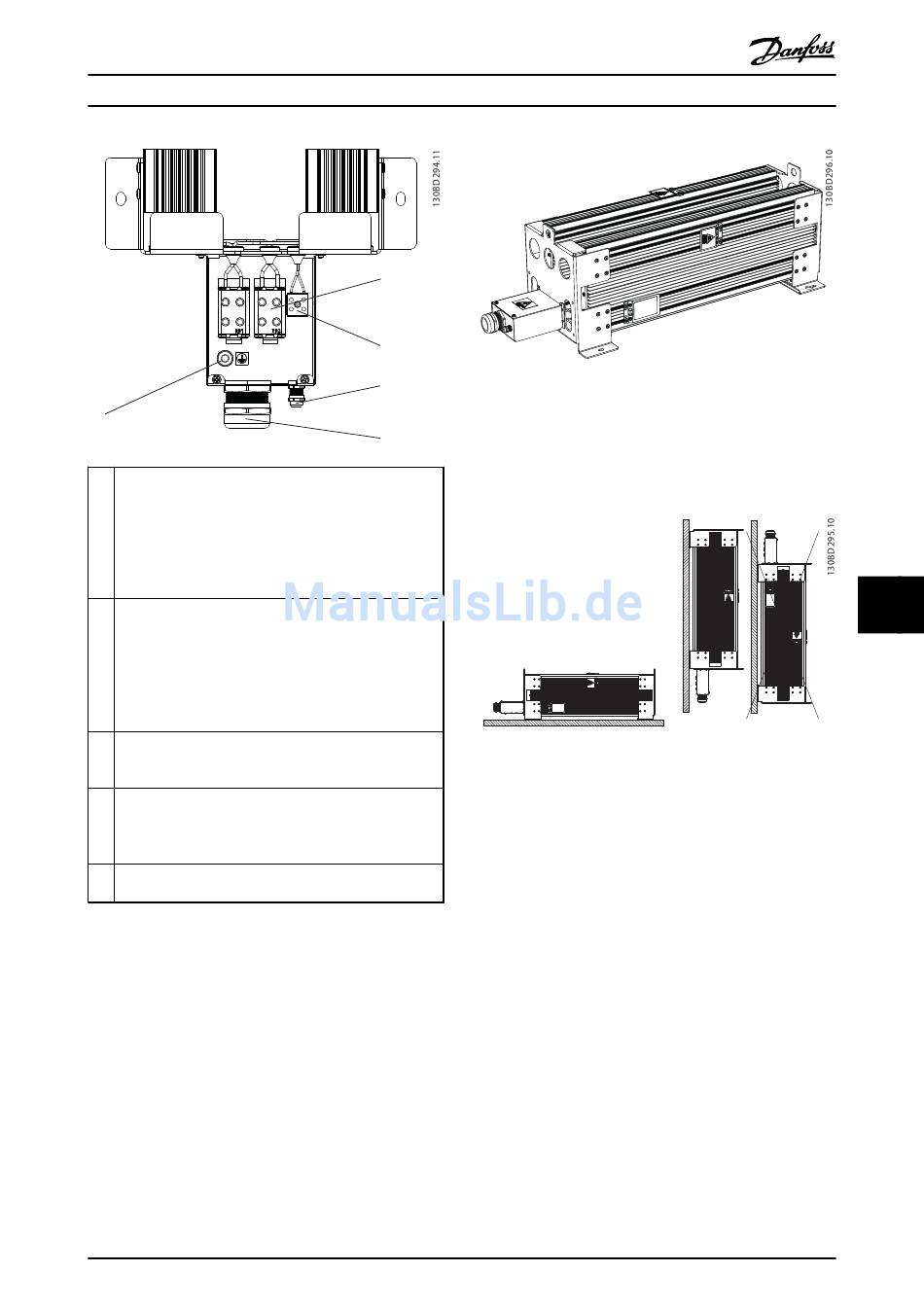

Abbildung 9.82 Verteilerbox
MG90O203
Projektierungshandbuch
1
2
3
4
2 /750 V
Danfoss A/S © Rev. 07/2014 Alle Rechte vorbehalten.
Abbildung 9.83 IP21, 3D-Ansicht
Aufstellung (siehe Abbildung 9.84):
•
Vertikal mit Verteilerbox unten (IP21) oder
•
Horizontal (IP20)
Abbildung 9.84 Aufstellung
9 9
