Technische Daten
1 Drehmoment: 1-1,4 Nm (8,86-12,34 lb-in)

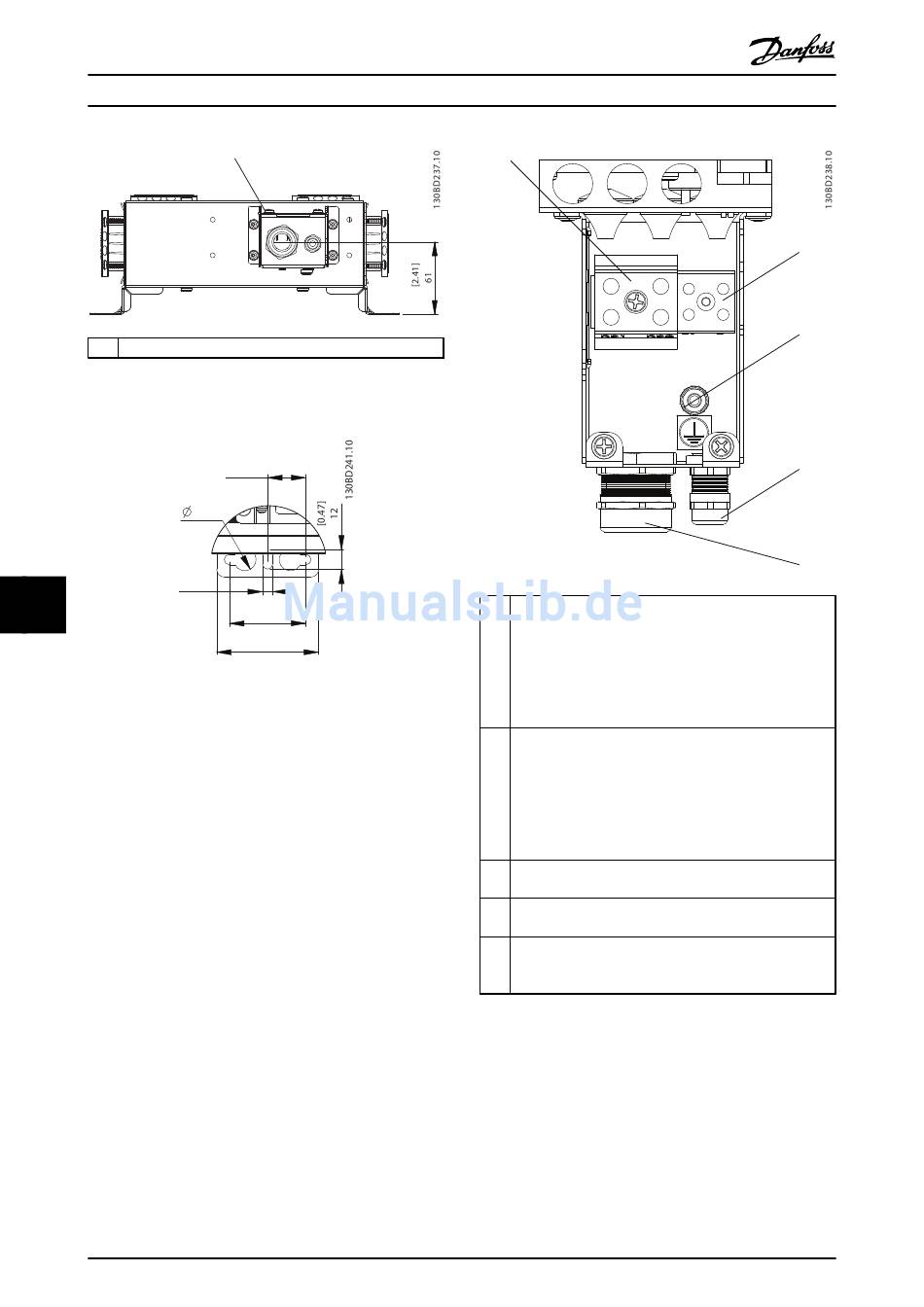

Abbildung 9.2 IP21, Ansicht von unten, Verteilerbox
9 9
Abbildung 9.3 Bohrung
92
Projektierungshandbuch
1
[0.94]
24
[0.55]
14
[0.26]
6.5
[1.89]
48
[2.52]
64
Danfoss A/S © Rev. 07/2014 Alle Rechte vorbehalten.
1
1 Widerstandsanschluss:
Mit RB1/RB2 gekennzeichnet
Typ: Phoenix G10/2
2
IEC: 0,5-10 mm /800 V
UL: AWG 20–6/600 V
Abisolierung: 12 mm (0,47 Zoll)
Drehmoment: 1,5-1,8 Nm (13,28-15,94 lb-in)
2 Anschluss des Temperaturschalters
Kennzeichnung: T1/T2
Typ: Phoenix G5/2 mit Schraubanschluss
2
IEC: 0,2–4 mm /500 V
UL: AWG 24-12 /300 V
Abisolierung: 8 mm (0,31 Zoll)
Drehmoment: 0,7 Nm (6,2 lb-in)
3 PE: M5
Drehmoment 2–2,7 Nm (17,71-23,91 lb-in)
4 Für Temperaturschalterkabel:
Spannbereich: 3,5-7,0 mm (0,14-0,28 lb-in)
5 Für Widerstandskabel:
Kabelverschraubung mit Kontaktfläche für Kabelschirm
Spannbereich: 9,0-16,5 mm (0,35-0,65 lb-in)
Abbildung 9.4 Verteilerbox
2
3
4
5
